18 | Installation des tuyauteries

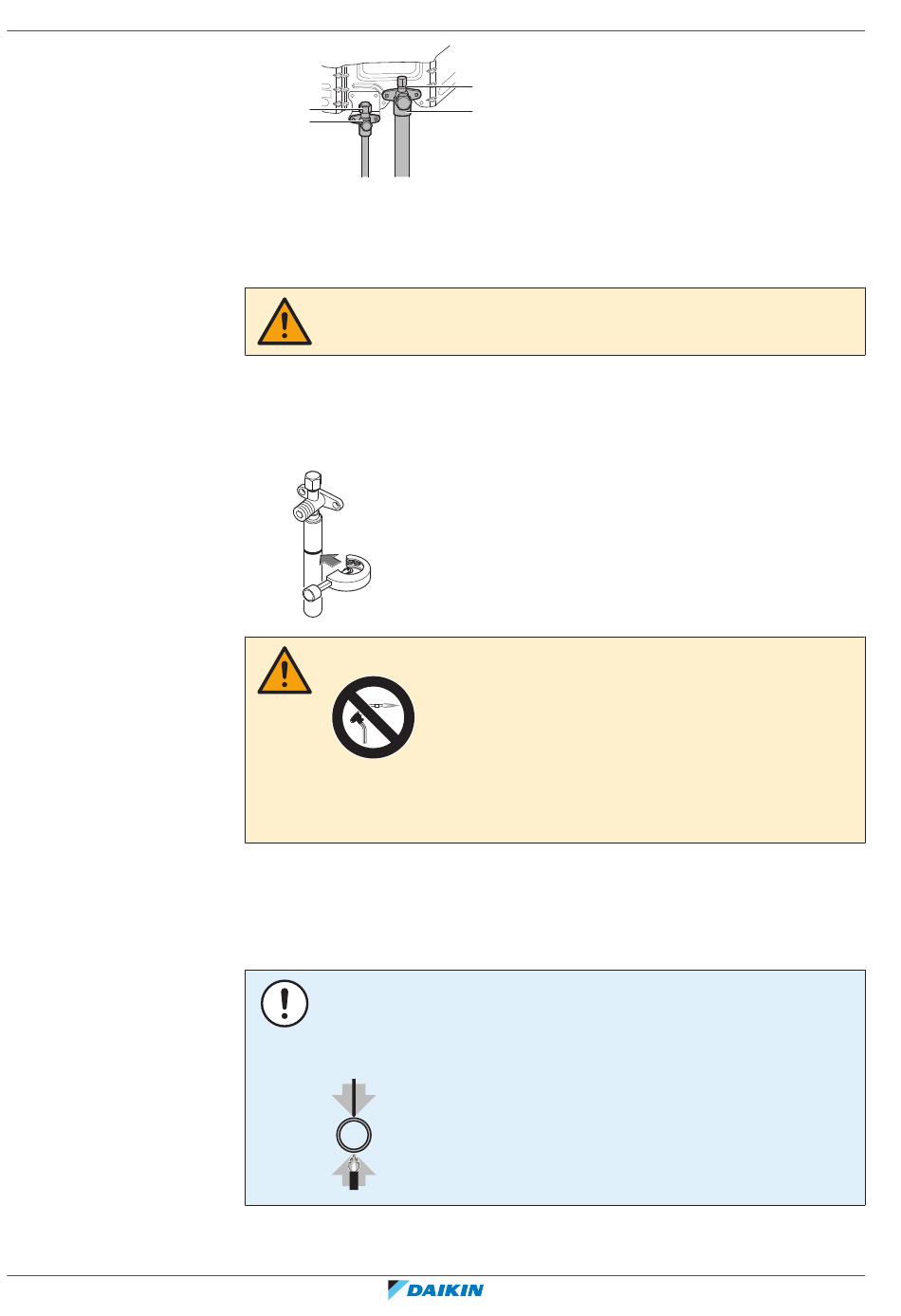

18.2.5 Brasage de l'extrémité du tuyau
Guide de référence de l'installateur et de l'utilisateur
92
a
b
a Orifice de service
b Vanne d'arrêt
3 Récupérer le gaz et l'huile de la tuyauterie filée à l'aide de l'unité de
récupération.
MISE EN GARDE
NE laissez PAS les gaz s'échapper dans l'atmosphère.
4 Lorsque le gaz et l'huile sont complètement collectés de la tuyauterie filée,
débranchez le flexible de charge et fermez les orifices de service.
5 Coupez la partie inférieure des tuyaux de la vanne d'arrêt de gaz et de liquide
le long de la ligne noire. Utilisez un outil approprié (par ex. un coupe-tube).
AVERTISSEMENT
N'enlevez JAMAIS la tuyauterie filée par brasage.
Tout gaz ou huile restant à l'intérieur de la vanne d'arrêt peut faire exploser la
tuyauterie filée.
6 Attendez que toute l'huile se soit écoulée avant de poursuivre la connexion de
la tuyauterie sur place au cas où la récupération n'était pas achevée.
REMARQUE
Précautions lors du raccordement des tuyaux fournis sur place. Ajouter le matériau
de brasage comme le montre l'illustration.
≤Ø25.4
1
1
a
b
RXYSA4~6A7V/Y1B
Climatiseur système VRV 5-S
4P600330-1D – 2023.02
