25 | Maintenance et entretien
25.1.1 Prévention des risques électriques
Guide de référence de l'installateur et de l'utilisateur
154
Lors de l'entretien de l'équipement inverseur:
1 N'ouvrez PAS le couvercle du boîtier de composants électriques pendant
10 minutes après avoir coupé l'alimentation.

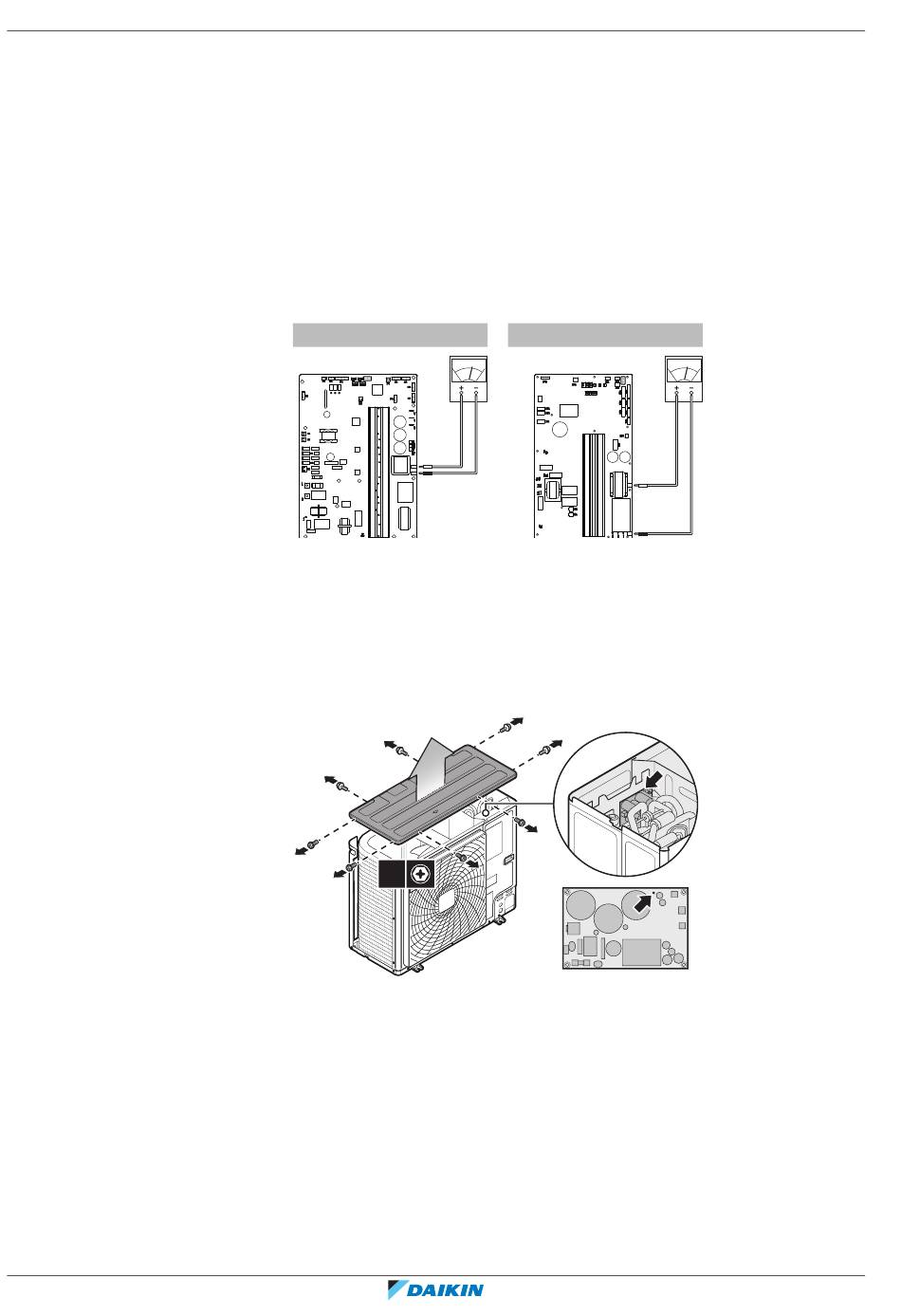

2 Mesurez la tension entre les bornes du bornier à l'aide d'un testeur et
confirmer que l'alimentation est coupée. Par ailleurs, mesurez les points
comme illustré dans la figure au moyen d'un testeur et vérifiez que la tension
du condensateur dans le circuit principal est inférieure à 50 V CC. Si la tension
mesurée est toujours supérieure à 50 V CC, déchargez les condensateurs de
manière sûre en utilisant un stylo de décharge de condensateur dédié pour
éviter tout risque d'étincelle.
V
A1P
3 Pour éviter d'endommager la carte PC, touchez une pièce métallique non
revêtue pour éliminer l'électricité statique avant de retirer ou de brancher les
connecteurs.
4 La CCI de secours (A3P) située à l'arrière de la plaque de montage du coffret
électrique peut contenir de la puissance résiduelle. Avant d'intervenir,
attendre au moins 20 minutes que le voyant vert sur la CCI s'éteigne (voir
l'illustration ci-dessous).
8×
5 Tirer le connecteur de jonction X106A (A1P) du moteur du ventilateur dans
l'unité extérieure avant de commencer l'entretien sur l'équipement inverter.
Veiller à ne PAS toucher les parties sous tension. (Si un ventilateur tourne en
raison d'un vent fort, il peut stocker de l'électricité dans le condensateur ou
dans le circuit principal et provoquer un choc électrique.)
6 Une fois que l'entretien est terminé, rebrancher le connecteur de jonction.
Sinon, le code d'erreur E7 s'affichera et le fonctionnement normal ne sera PAS
effectué.
Pour plus de détails, se reporter au schéma de câblage apposé à l'arrière du
couvercle d'entretien.
A1P
C+
C–
Y
C+
C–
Climatiseur système VRV 5-S
4P600330-1D – 2023.02
RXYSA4~6A7V/Y1B
