18.1.5 Longueur de tuyauterie de réfrigérant et différence de hauteur
RXYSA4~6A7V/Y1B
Climatiseur système VRV 5-S
4P600330-1D – 2023.02
Coefficient de débit de l'unité
intérieure
<182
Collecteurs Refnet
En ce qui concerne les collecteurs refnet, choisissez dans le tableau suivant en
fonction de la capacité totale de toutes les unités intérieures raccordées sous le
collecteur refnet.
Coefficient de débit de l'unité
intérieure
<182
INFORMATION
Un maximum de 8 embranchements peut être raccordé à un collecteur.
Les longueurs de tuyauterie et différences de hauteur doivent se conformer aux
exigences suivantes.
Longueur maximale de la tuyauterie actuelle
▪ Exemple 1, unité 8: a+b+c+d+e+f+g+p≤Limite
▪ Exemple 2, unité 6: a+b+h≤Limite
▪ Exemple 2, unité 8: a+i+k≤Limite
▪ Exemple 3, unité 8: a+i≤Limite
Longueur maximale de la tuyauterie actuelle
Longueur maximale totale de la tuyauterie
▪ Exemple 1: a+b+c+d+e+f+g+h+i+j+k+l+m+n+p≤Limite
Longueur maximale kit premier embranchement-unité intérieure
▪ Exemple 1, unité 8: b+c+d+e+f+g+p≤Limite
▪ Exemple 2, unité 6: b+h≤Limite
▪ Exemple 2, unité 8: i+k≤Limite
▪ Exemple 3, unité 8: i≤Limite
Différence maximale de hauteur
extérieur-intérieur
(a)
Imaginons une longueur de tuyau équivalente du raccord refnet=0,5 m et collecteur
refnet=1 m (à des fins de calcul de la longueur de tuyau équivalente, pas pour les calculs
de charge de réfrigérant).
a b c d
A B C
h i j
1 2 3

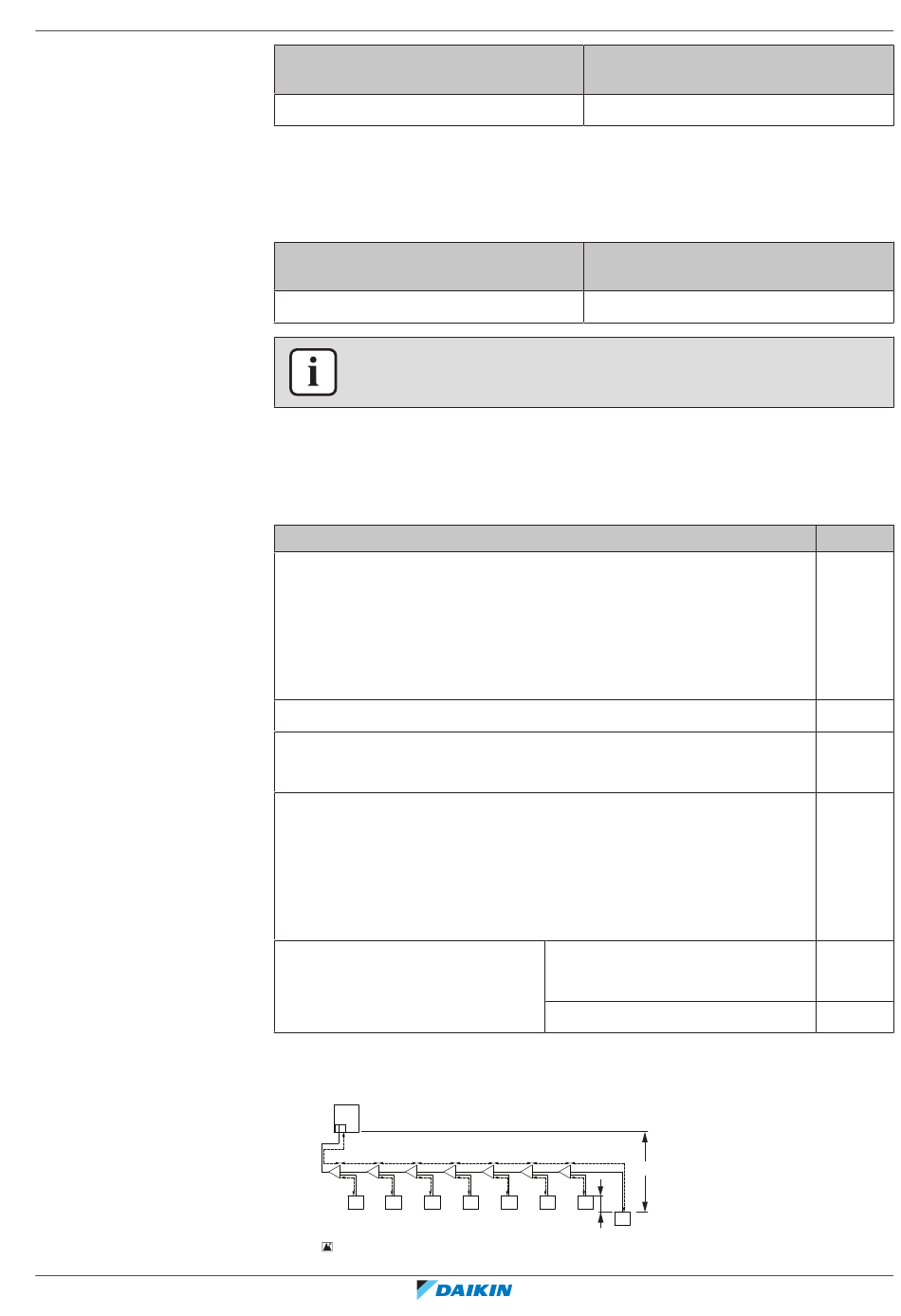

18‒1 Exemple 1: en cas de raccords refnet uniquement
18
Kit de branchement de réfrigérant
Kit de branchement de réfrigérant
Exigence
Extérieur plus haut que l'intérieur
▪ Exemples: H1≤Limite
Extérieur plus bas que l'intérieur
e f g p
D E F G
k l m n
4 5 6 7
8
H2
Installation des tuyauteries
|
KHRQ22M20TA
KHRQ22M29H
(a)
H1
Guide de référence de l'installateur et de l'utilisateur
Limite
120 m
150 m
300 m
40 m
50 m
40 m
