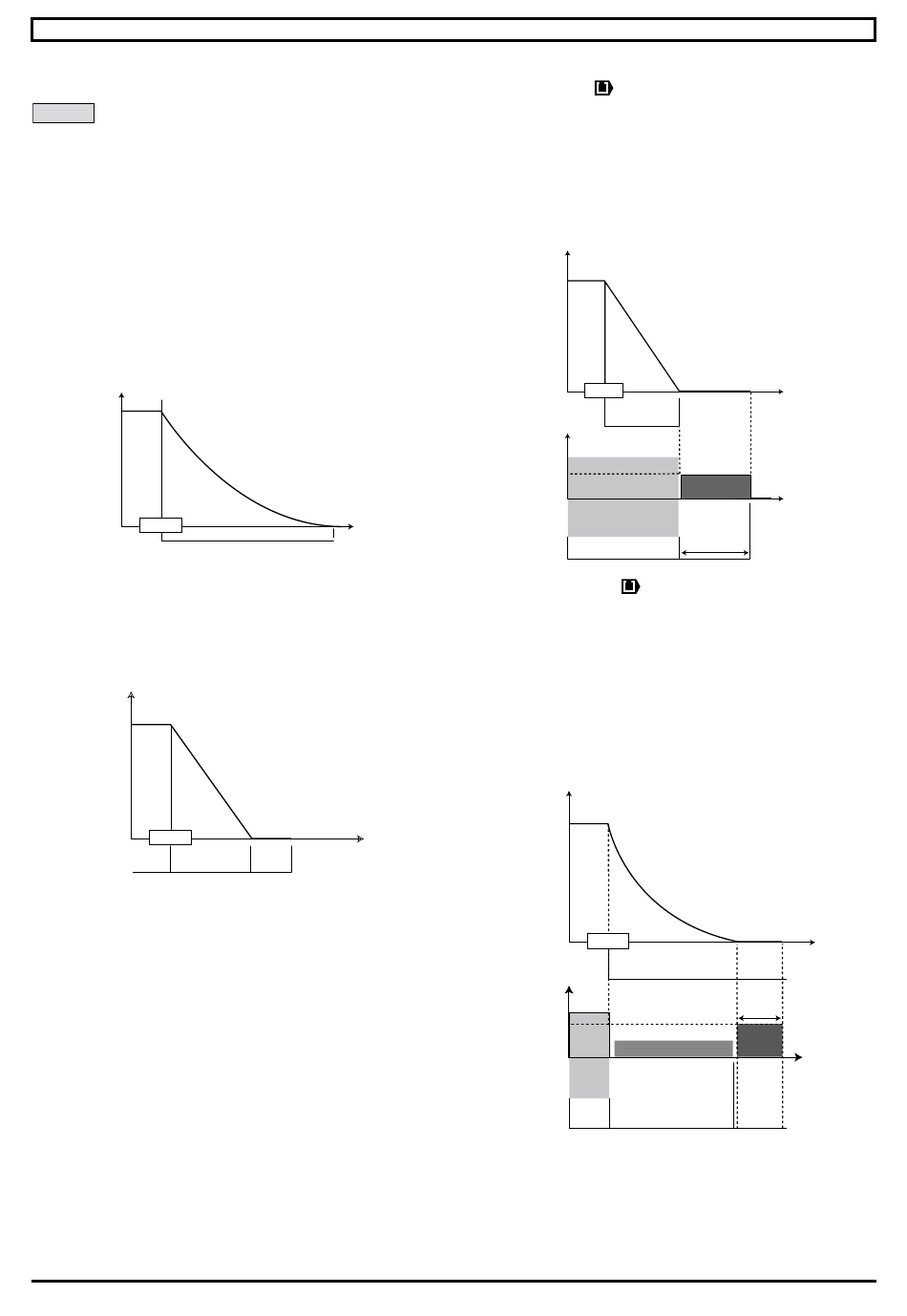

5.7.2 - Explication des paramètres du menu 6
06.01
: Mode d'arrêt
Plage de variation :Roue libre (0), Rampe (1),
Rampe + DC (2), DC vitesse nulle (3),
DC temporisé (4)
Réglage usine
: Rampe (1)
Format : 8 bits
Roue libre (0) :
Arrêt en roue libre.
Le pont de puissance est désactivé dès l'ordre d'arrêt.
Le variateur ne peut recevoir un nouvel ordre de marche
pendant le temps programmé en 06.63, temps de
démagnétisation du moteur.
Après ce temps d'arrêt, le variateur est «prêt». Le temps
d'arrêt de la machine dépend de son inertie.
Vitesse
moteur
Arrêt
Temps arrêt en roue libre
Rampe (1) :
Arrêt sur rampe de décélération.
Le variateur décélère le moteur suivant le mode de
décélération choisi dans le paramètre 02.04.
Une seconde après l'arrêt, le variateur est «prêt».
Vitesse
moteur
Arrêt
Rampe de
décélération
80
MODE PARAMETRAGE AVANCÉ
t
Temps
t
Temps
1sec
Rampe + DC (2) (
) :
Arrêt sur rampe
de décélération avec injection de
courant continu pendant un temps imposé.
Le variateur décélère le moteur suivant le mode de
décélération choisi dans le paramètre 02.04.
Lorsque la fréquence nulle est atteinte, le variateur injecte du
courant continu d'une amplitude réglable par le paramètre
06.06 pendant un temps défini par le paramètre 06.07.
Le variateur est «prêt».
Vitesse
moteur
Arrêt
Rampe de
décélération
Courant
moteur
06.06
Courant moteur
DC vitesse nulle (3) (
) :
Arrêt
par
freinage
par injection de courant basse
fréquence, puis à vitesse nulle, injection de courant continu.
Le variateur décélère le moteur en imposant un courant
basse fréquence jusqu'à une vitesse presque nulle que le
variateur détecte automatiquement.
Le variateur injecte alors du courant continu d'une amplitude
réglable par le paramètre 06.06 pendant un temps défini par
le paramètre 06.07. Aucun ordre de marche ne peut être pris
en compte tant que le variateur n'est pas «prêt».
Vitesse
moteur
Arrêt
Courant
moteur
06.06
Courant
Injection de courant
basse fréquence
moteur
Guide de mise en service Powerdrive MD2/FX
t
Temps
Injection de
courant
continu
06.07
t
Temps
Arrêt freiné
06.07
Injection
DC
4617 fr - 2017.11 / f
