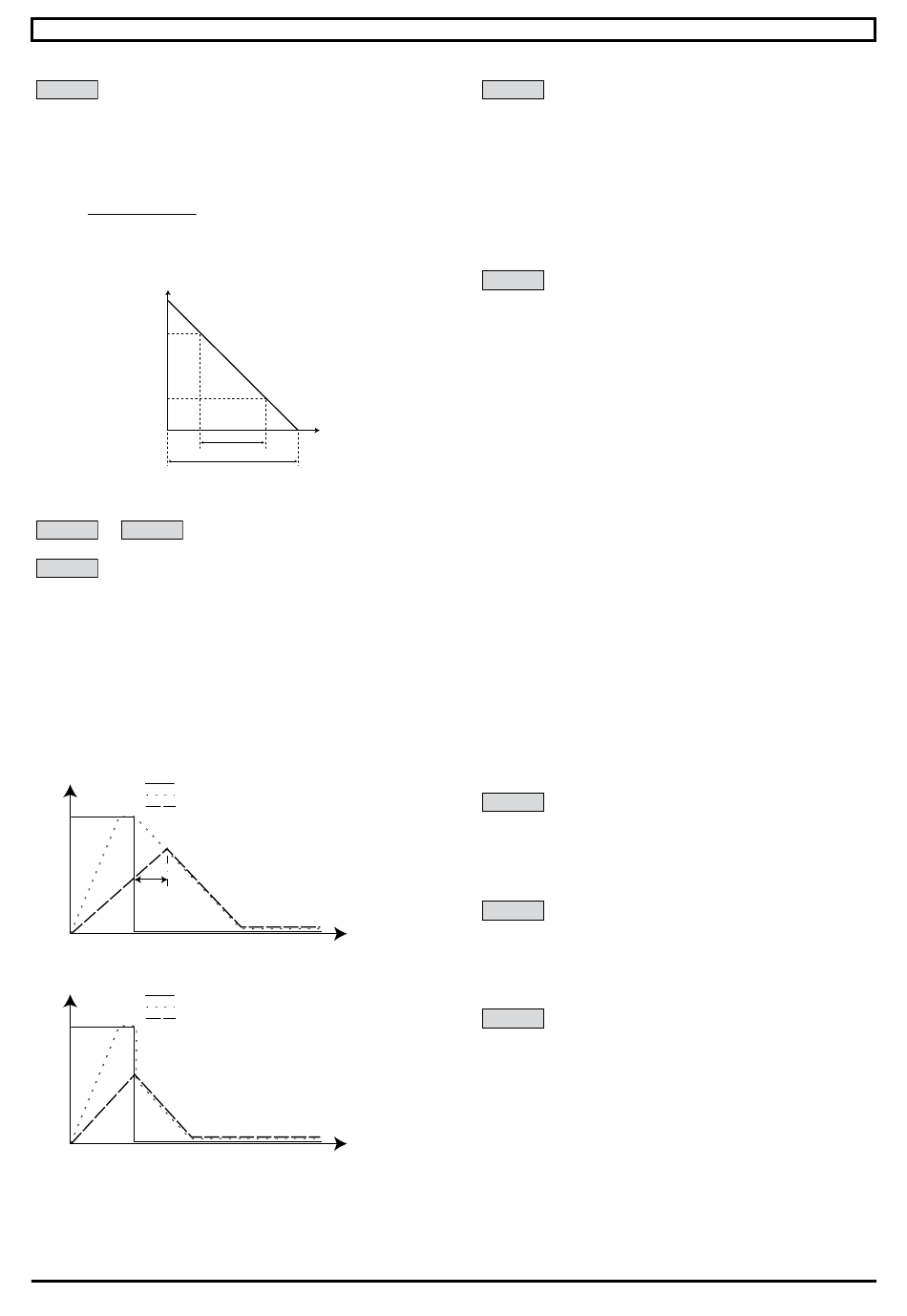

02.29
Décélération marche par impulsions
Plage de variation : 0,1 à 3200,0 s *
Réglage usine
: 0,2 s
Format : 16 bits
Réglage du temps pour décélérer de 1000 min
t(s) x 1000 min
02.29 =
(N2 - N1) min
N (min
-1
)
1000
N2
N1
0
02.30
à
02.49
02.50
: Verrouillage vitesse et rampe
Plage de variation : Non (0) ou Oui (1)
Réglage usine
: Oui (1)
Format : 8 bits
Dans les applications à forte inertie, la vitesse réelle n'arrive
pas forcément à suivre la consigne de la rampe. Dans ce cas,
lors d'un ordre d'arrêt ou de changement de consigne, un
temps mort, lié à l'écart entre la consigne et la vitesse réelle,
peut se produire. En validant 02.50, on verrouille la vitesse et
la rampe, de telle sorte que le temps mort disparaît.
02.50 = Non
Vitesse
Temps
mort
02.50 = Oui
Vitesse
t(s) x 1000 min
-1
54
(N2 - N1) min
-1
MODE PARAMETRAGE AVANCÉ
* à 0.
-1
-1
*
-1
t (s)
t
Valeur 02.29
: Non utilisés
Consigne (01.03 : référence avant rampe)
Consigne rampée (02.01 : référence après rampe)
Vitesse réelle (05.04 : vitesse moteur)
Temps
Consigne (01.03 : référence avant rampe)
Consigne rampée (02.01 : référence après rampe)
Vitesse réelle (05.04 : vitesse moteur)
Temps
02.51
: Condition verrouillage rampe
Plage de variation : Toujours (0) ou Vitesse > 01.07 (1)
Réglage usine
: Toujours (0)
Format : 8 bits
Toujours (0) :
Quand 02.03 = Oui (1), la rampe est toujours bloquée.
Vitesse > 01.07 (1) :
Quand 02.03 = Oui (1), la rampe est déverrouillée entre 0 et V
min (01.07), au delà de cette vitesse la rampe est verrouillée.
: Validation rampes spéciales
02.52
Plage de variation : Dévalidées (0),
Double rampe accélération (1),
Double rampe décélération (2),
Double rampe accélération décélération (3)
Réglage usine
: Dévalidées (0)
Format : 8 bits
Dévalidées (0) :
Double rampes non validée.
Double rampe accélération (1) :
Double rampes à l'accélération. De 0 à la vitesse définie en
02.53, la rampe d'accélération utilisée est celle définie par
02.11 à 02.19. Au delà de 02.53, la rampe d'accélération
utilisée est définie en 02.54.
Double rampe décélération (2) :
Double rampes à la décélération. Le variateur décélère
jusqu'à la vitesse définie en 02.53 avec la rampe de
décélération définie par 02.55, puis décélère jusqu'à 0 avec
la rampe définie par 02.21 à 02.28.
Double rampe accélération décélération (3) :
Double rampes à l'accélération et à la décélération. Le
variateur accélère ou décélère jusqu'à la vitesse définie en
02.53, les rampes d'accélération et de décélération utilisées
sont celles respectivement définies par 02.11 à 02.19 et
02.21 à 02.29. Au delà de 02.53, les rampes d'accélération
et de décélération utilisées sont respectivement définies par
02.54 et 02.55.
02.53
: Seuil de vitesse d'accél./décél.
Plage de variation : ± 01.06
Réglage usine
: 400,00 min
Format : 32 bits
Voir explication dans 02.52.
02.54
: Accélération à haute vitesse
Plage de variation : 0,1 à 3200,0 s *
Réglage usine
: 20,0 s
Format : 16 bits
Voir explication dans 02.52 et 02.56.
: Décélération à haute vitesse
02.55
Plage de variation : 0,1 à 3200,0 s *
Réglage usine
: 20,0 s
Format : 16 bits
Voir explication dans 02.52 et 02.56.
* Nota : La vitesse de référence peut être modifiée de 1000 à
100 min
par le paramètre 02.56. Ce qui permet de multiplier
-1
par 10 les temps d'accélération et de décélération.
Guide de mise en service Powerdrive MD2/FX
-1
4617 fr - 2017.11 / f
