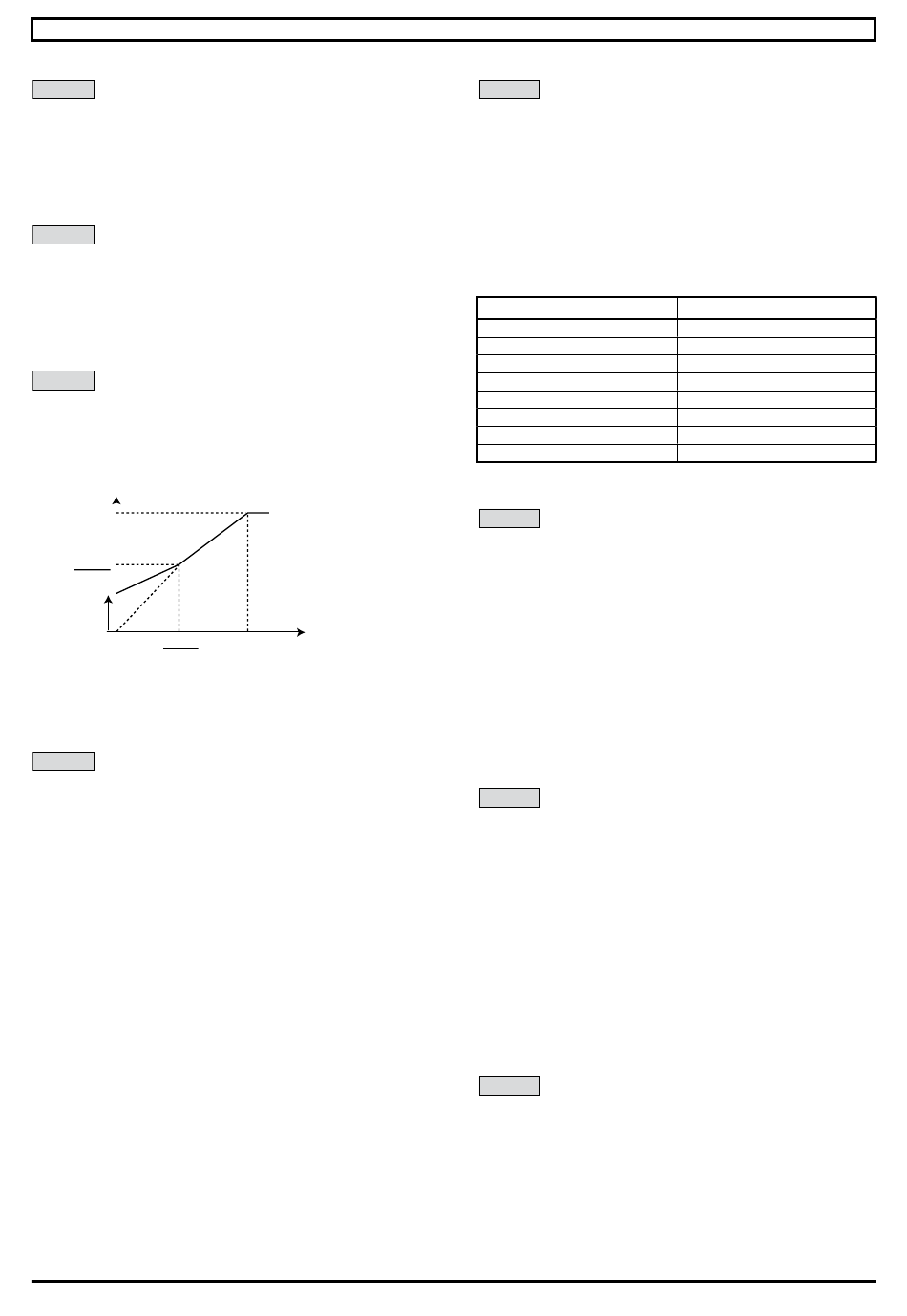

21.07
: Courant nominal moteur 2
Plage de variation : 0,00 à 2,2 x 11.32
Réglage usine
: 0,00 A
Format : 32 bits
C'est la valeur du courant nominal moteur relevé sur la plaque
signalétique. La surcharge est prise à partir de cette valeur.
Ce paramètre est équivalent au 05.07 du moteur 1.
21.08
: Vitesse nominale moteur 2
Plage de variation : 0,00 à 60000,00 min
Réglage usine
: 1500,00 min
Format : 32 bits
C'est la vitesse en charge du moteur relevée sur la plaque
signalétique.
Ce paramètre est équivalent au 05.08 du moteur 1.
: Tension nominale moteur 2
21.09
Plage de variation : 0 à 999 V
Réglage usine
: 400 V
Format : 16 bits
Permet de définir la caractéristique tension/fréquence comme
suit :
Tension de sortie
21.09
21.09
2
Boost
*
21.06
2
* Si le boost fixe est sélectionné 05.14 = U/F LINEAIRE (2),
valeur du boost fixé par 05.15.
Ce paramètre est équivalent au 05.09 du moteur 1.
21.10
: Cos PHi moteur 2
Plage de variation : 0,00 à 1,00
Réglage usine
: 0,85
Format : 8 bits
Le Cos j est mesuré automatiquement pendant une phase
d'autocalibrage de niveau 2 (voir 05.12) et réglé dans ce
paramètre. Dans le cas où la procédure d'autocalibrage n'a
pu être effectuée, entrer la valeur du Cos j relevée sur la
plaque signalétique du moteur.
Ce paramètre est équivalent au 05.10 du moteur 1.
162
MODE PARAMETRAGE AVANCÉ
-1
-1
Caractéristique de
la tension de sortie
pour un boost inférieur
à 6,25 %
Fréquence
21.06
de sortie
21.11
: Nombre de pôles moteur 2
Plage de variation : Calcul automatique (0), 2 pôles (1),
4 pôles (2), 6 pôles (3), 8 pôles (4),
10 pôles (5), 12 pôles (6), 14 pôles (7),
16 pôles (8)
Réglage usine
: Calcul automatique (0)
Format : 8 bits
Lorsque ce paramètre est à 0 (Calcul automatique), le
variateur calcule automatiquement le nombre de pôles en
fonction de la vitesse nominale (21.08) et de la fréquence
nominale (21.06). Toutefois, on peut renseigner la valeur
directement en nombre de paire de pôles.
Nombre de pôles
2
4
6
8
10
12
14
16
Ce paramètre est équivalent au 05.11 du moteur 1.
: Résistance statorique moteur 2
21.12
Plage de variation : 0,000 à 90000,00 mW
Réglage usine
: 0.000 mW
Format : 32 bits
Ce paramètre mémorise la résistance statorique du moteur
pour le contrôle en mode vectoriel (voir paramètre 05.14).
Si la résistance statorique ne peut pas être mesurée (moteur
non connecté, valeur supérieure à la valeur max du calibre)
une mise en sécurité «résistance statorique « apparaît.
Lors d'un autocalibrage (05.12 = Sans rotation: paramètres
moteur renseignés (1) ou Avec rotation: paramètres moteur
incomplets (2)), la valeur de la résistance statorique est
automatiquement mémorisée dans 21.12.
Ce paramètre est équivalent au 05.17 du moteur 1.
21.13
: Offset de tension moteur 2
Plage de variation : 0,0 à 25,5 V
Réglage usine
: 0,0 V
Format : 16 bits
Cet offset de tension est mesuré par le variateur (voir
paramètre 05.14). Il permet de corriger les imperfections du
variateur notamment les chutes de tension dans les IGBT et
les temps morts. Ce paramètre joue un rôle important dans
les fonctionnements à basse vitesse, c'est-à-dire lorsque la
tension de sortie du variateur est faible.
Lors d'un autocalibrage (05.12 = Sans rotation: paramètres
moteur renseignés (1) ou Avec rotation: paramètres
moteur incomplets (2)), la valeur de l'offset de tension est
automatiquement mémorisé.
Ce paramètre est équivalent au 05.23 du moteur 1.
: Inductance transitoire / Ld 2
21.14
Plage de variation : 0,000 à 9000,000 mH
Réglage usine
: 0,000 mH
Format : 32 bits
Lors d'un autocalibrage avec rotation (05.12 = Avec rotation:
paramètres moteur incomplets (2)), l'inductance de fuite du
moteur est mémorisée dans ce paramètre.
Ce paramètre est équivalent au 05.24 du moteur 1.
Guide de mise en service Powerdrive MD2/FX
21.11
2 pôles (1)
4 pôles (2)
6 pôles (3)
8 pôles (4)
10 pôles (5)
12 pôles (6)
14 pôles (7)
16 pôles (8)
4617 fr - 2017.11 / f
