ctrlX DRIVE
156 / 250
Installation électrique

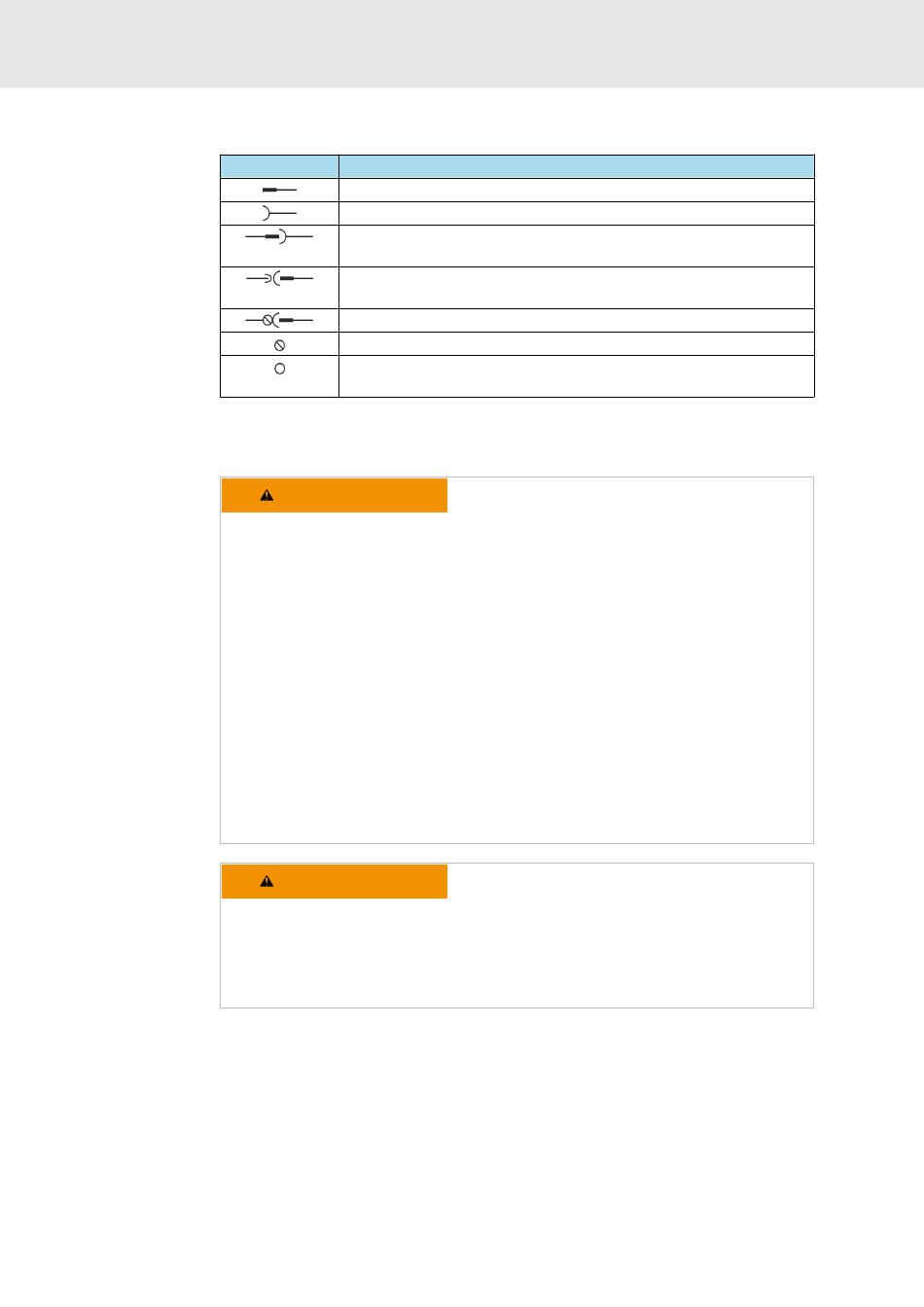

Symboles (schéma de raccordement)
Tab. 56 : Symboles (schéma de raccordement)
10.6.5
Points de raccordement embarqués
Conducteur de protection
Bosch Rexroth AG
Symbole
Description
Broche
Douille
Connecteur mâle (broche sur le connecteur ; douille sur l'ap-
pareil)
Crampon élastique (douille sur le connecteur, broche sur l'ap-
pareil)
Borne à vis (douille sur le connecteur, broche sur l'appareil)
Raccordement à vis sur l'appareil
Connexion électrique sur le boîtier de l'appareil (p. ex., pour
raccordement du blindage d'un câble)
AVERTISSEMENT
AVERTISSEMENT
Tension du boîtier et courant de fuite élevés !
Danger de mort, risque de blessures par choc
électrique !
−
Avant activation et mise en service, rac-
corder les composants du système d'entraî-
nement et de commande électrique à la
terre ou les connecter avec le conducteur
de protection aux points de mise à la terre.
−
Raccorder toujours de manière fixe le con-
ducteur de protection des composants du
système d'entraînement et de commande
électrique au réseau d'alimentation. Le cou-
rant de fuite est supérieur à 3,5 mA.
−
Établir une connexion du conducteur de
protection avec au moins 10 mm
tion de cuivre ou poser en supplément un
second conducteur de protection de même
section que le conducteur de protection ori-
ginal.
Danger de mort par électrocution au contact de
pièces sous tension supérieure à 50 V !
Utiliser l'appareil exclusivement
−
avec des connecteurs enfichés (même si
aucune conduite n'est raccordée aux con-
necteurs) et
−
avec le connecteur de protection raccordé !
de sec-
2
R911392533, Édition 02
