ctrlX DRIVE
140 / 250
Installation électrique
avec conduite pour câbles
5 Distance d'au moins 100 mm ou séparé par une
tôle intermédiaire mise à la terre

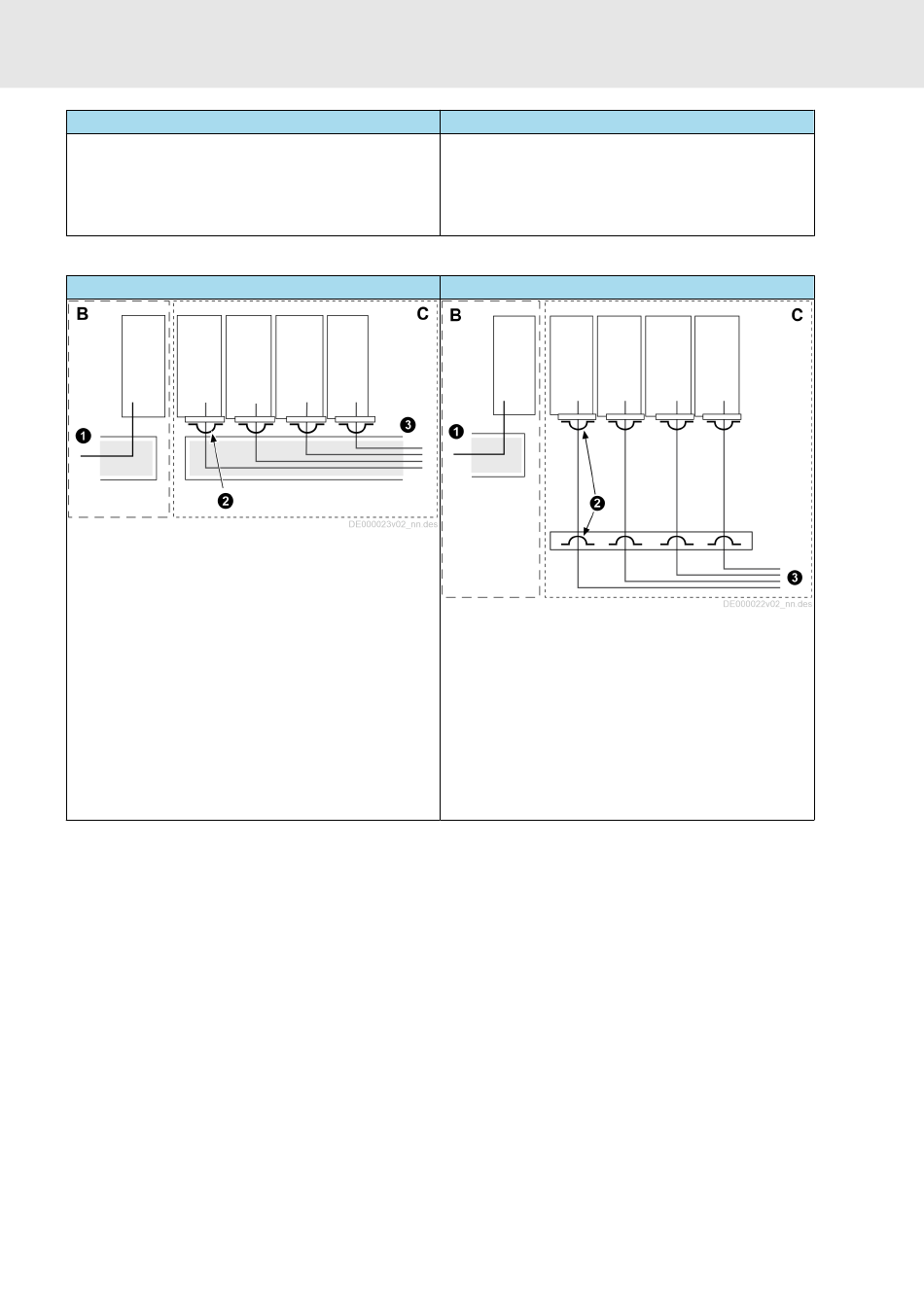

Tab. 55 : Onduleur – Pose des câbles d'alimentation moteur
avec conduite pour câbles
B Plage B
C Plage C
1 Conduite pour câbles – câbles d'alimentation
électrique
2 Blindage du câble d'alimentation moteur via
des colliers en un point au moins ; alternative-
ment, sur l'appareil ou sur la plaque de montage
sur l'armoire de distribution
3 Conduite pour câbles – câble d'alimentation
moteur
Connexions à la masse
Boîtier et plaque de montage
Des connexions à la masse adaptées permettent d'empêcher la diffusion de
parasites, étant donné que les parasites peuvent ainsi être déviés à la terre par
le plus court chemin.
Contacter le raccordement à la terre et les connexions à la masse des boîtiers
métalliques de composants critiques d'un point de vue de CEM (filtres, appa-
reils du système d'entraînement, points d'appui des écrans de blindage du
câble, appareils avec microprocesseur et alimentations à découpage, par ex.)
sur une grande surface et bien reliés. Cela vaut aussi pour tous les vissages
de la plaque de montage vers la paroi de l'armoire de distribution et pour le
montage d'une barre de terre sur la plaque de montage.
Utiliser idéalement une plaque de montage zinguée. Par rapport à une plaque
vernie, les connexions offrent ici une bonne longévité.
Bosch Rexroth AG
sans conduite pour câbles
4 Pose parallèle sur au moins 300 mm de câbles
d'alimentation réseau et câbles d'alimentation
moteur
5 Distance d'au moins 100 mm ou séparé par une
tôle intermédiaire mise à la terre
sans conduite pour câbles
B Plage B
C Plage C
1 Conduite pour câbles – câbles d'alimentation
électrique
2 Blindage du câble d'alimentation moteur via
des colliers en un point au moins ; alternative-
ment, sur l'appareil ou sur la plaque de montage
sur l'armoire de distribution
3 Sortie d'armoire de distribution des câbles
d'alimentation moteur
R911392533, Édition 02
