9.4.4
XMS*-W0150, -W0180

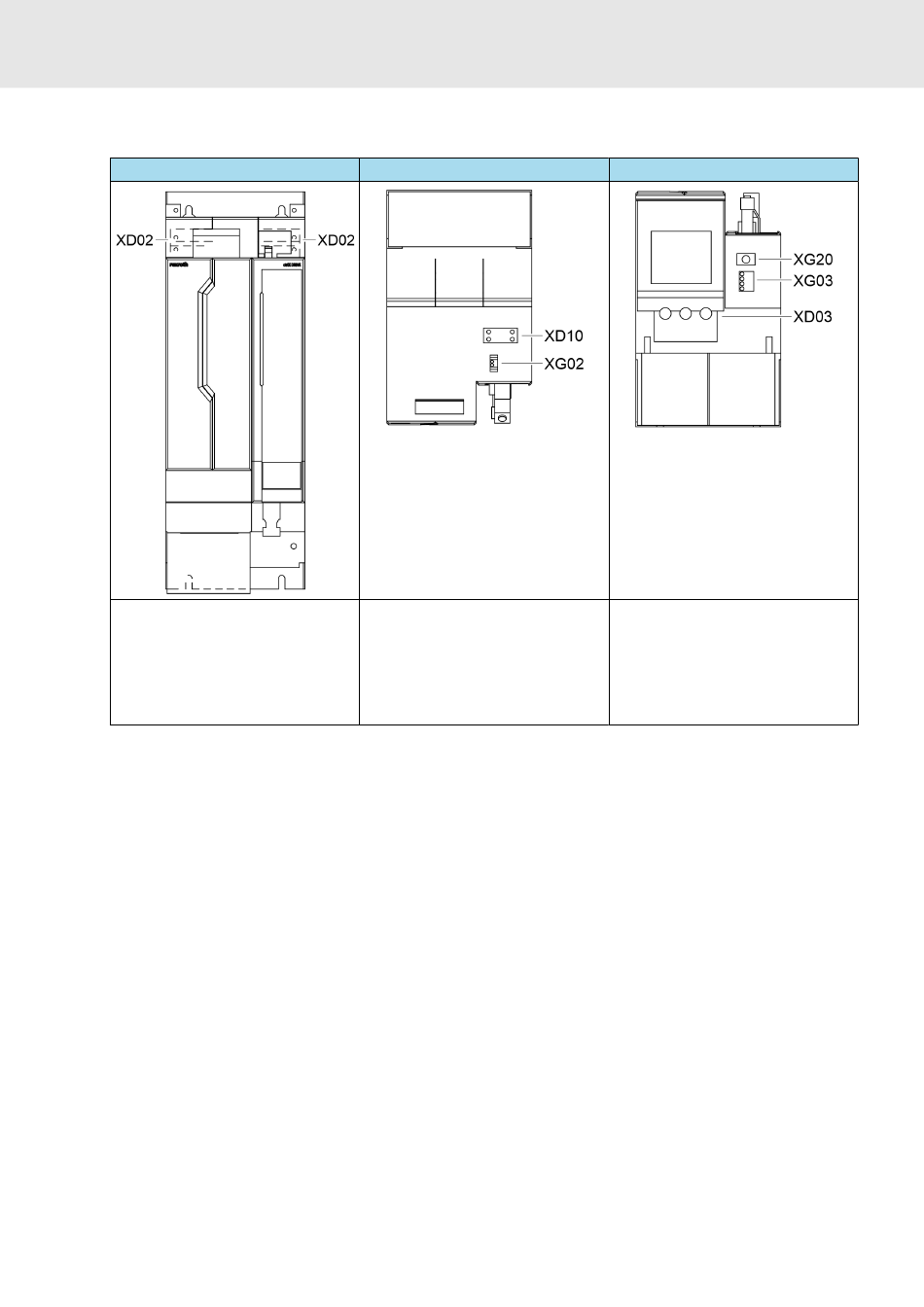

Tab. 38 : Points de raccordement XMS*-W0150, -W0180
Face avant
XD02 : circuit intermédiaire
R911392533, Édition 02
Face supérieure
XD10 : tension de commande
XG02 : contact relais Prêt à
fonctionner
ctrlX DRIVE
XMS, points de raccordement
Face inférieure
XG20 : raccordement du codeur
numérique
XG03 : surveillance de la tempé-
rature du moteur et du frein de
parking du moteur
XD03 : raccordement moteur
Bosch Rexroth AG
101 / 250
