ctrlX DRIVE
216 / 250
Installation électrique
ctrlX DRIVEplus avec ctrlX CORE
Les entraînements configurables ctrlX DRIVEplus peuvent être équipés d'une
commande interne ctrlX CORE.
Points de raccordement ctrlX CORE

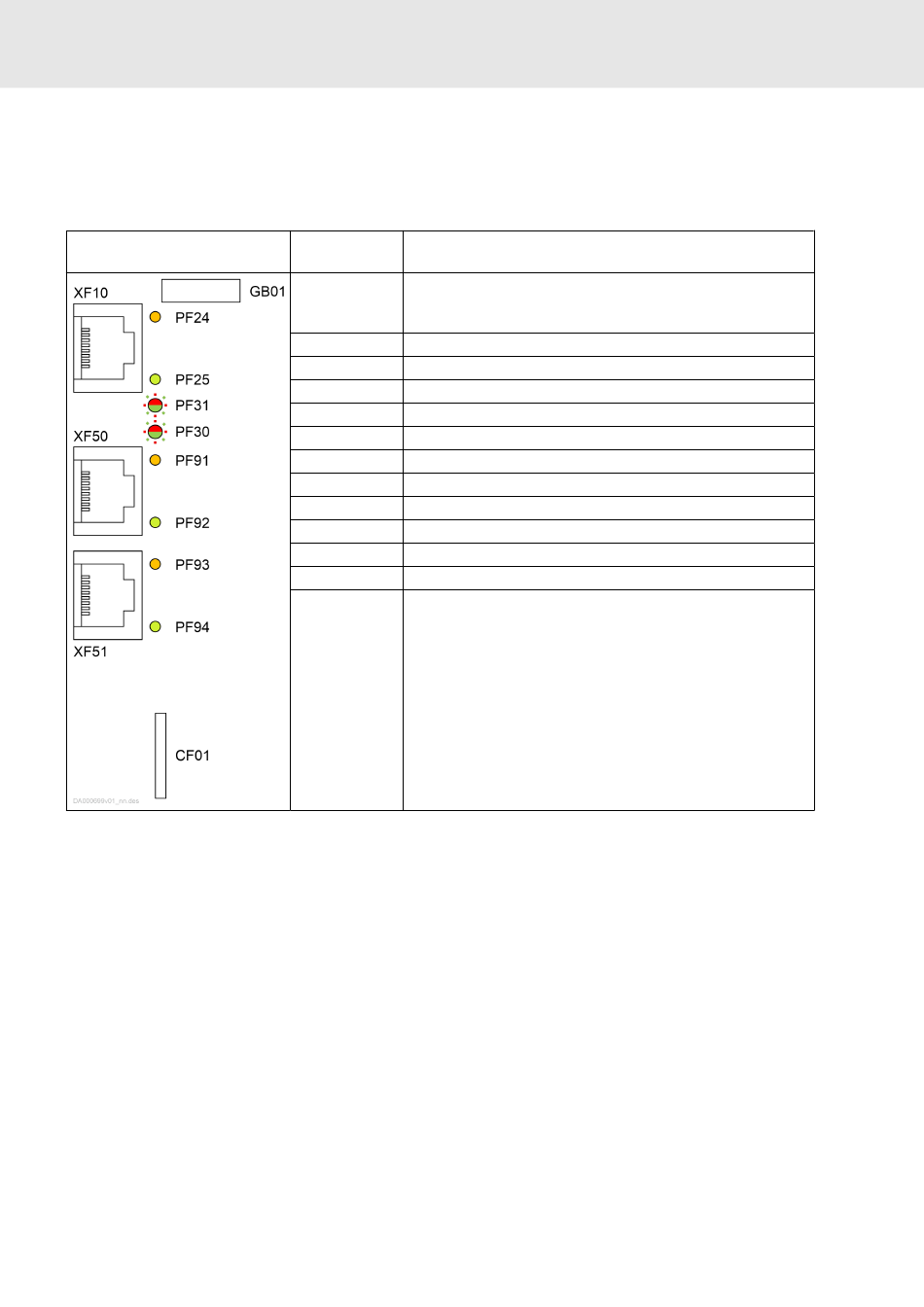

Tab. 95 : Fonction, affectation des raccordements, caractéristiques
Vue
Bosch Rexroth AG
Raccorde-
Fonction
ment
GB01
Compartiment de la batterie pour la batterie tampon
pour la mise en mémoire tampon de l'heure système ;
RTC (Real Time Clock)
XF10
Ethernet Engineering Port
PF24
Activity-LED (jaune)
PF25
Link-LED (verte)
PF31
LED d'état ; Ethernet axe 2 (bicolore)
PF30
LED d'état ; Ethernet axe 1 (bicolore)
XF50
Bus de terrain à base d'Ethernet port 1
PF91
Activity-LED (jaune)
PF92
Link-LED (verte)
XF51
Bus de terrain à base d'Ethernet port 2
PF93
Activity-LED (jaune)
PF94
Link-LED (verte)
CF01
Emplacement carte mémoire microSD
R911392533, Édition 02
