7) respecter la tension d'alimentation du frein de parking du moteur ; dans
le champ d'application de CSA/UL, le bloc d'alimentation suivant doit être
utilisé : ● Certifié UL508 ● Tension de sortie : CC 24 V ● Courant de sortie :
≤ 31 A ; pour les blocs d'alimentation avec courant de sortie > 31 A : installer
les fusibles selon UL248
8) voir avis « Puissance absorbée Tension de commande avec U
9) entrée tension secteur L1, L2, L3 ; autorisée uniquement pour l'utilisation
sur une source mise à la terre de façon fixe, commutée en étoile
10) câble cuivre PVC (température du conducteur 75 °C ; Ta ≤ 40 °C) selon
NFPA 79, chapitre 12 et UL 508A, chapitre 28
11) dépend de la fréquence de commutation réglée dans le paramètre P-0-0001
Puissance absorbée Tension de commande avec U
Hors frein de parking du moteur et section commande, hors option de sécurité

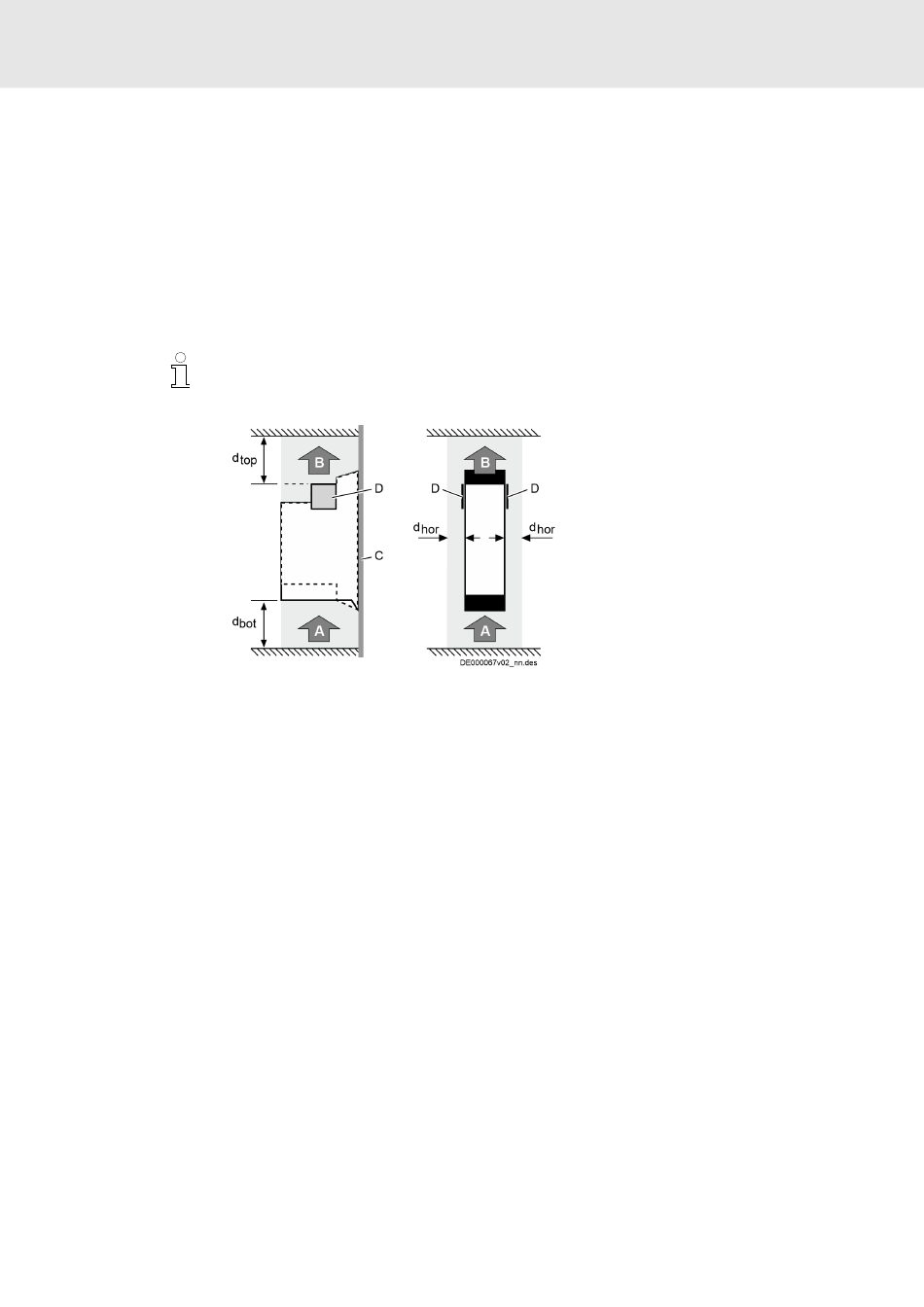

Fig. 16 : Entrée et sortie d'air sur l'appareil
A
B
C
D
d
top
d
bot
d
hor
Bosch Rexroth AG
Entrée d'air
Sortie d'air
Surface de montage dans l'armoire de distribution
Plaque de protection contre les contacts sur l'appareil (épaisseur : 1,5 mm
= d
en cas d'alimentation individuelle) ; deux appareils alimentés indi-
hor
viduellement et montés côte à côte, n'ont alors aucun écart (0 mm)
entre les plaques de protection contre les contacts et un écart de 3 mm
(2 × 1,5 mm) au-dessous des plaques de protection contre les contacts
Distance en haut
Distance en bas
Distance à l'horizontale
»
N3
N3
