9.6

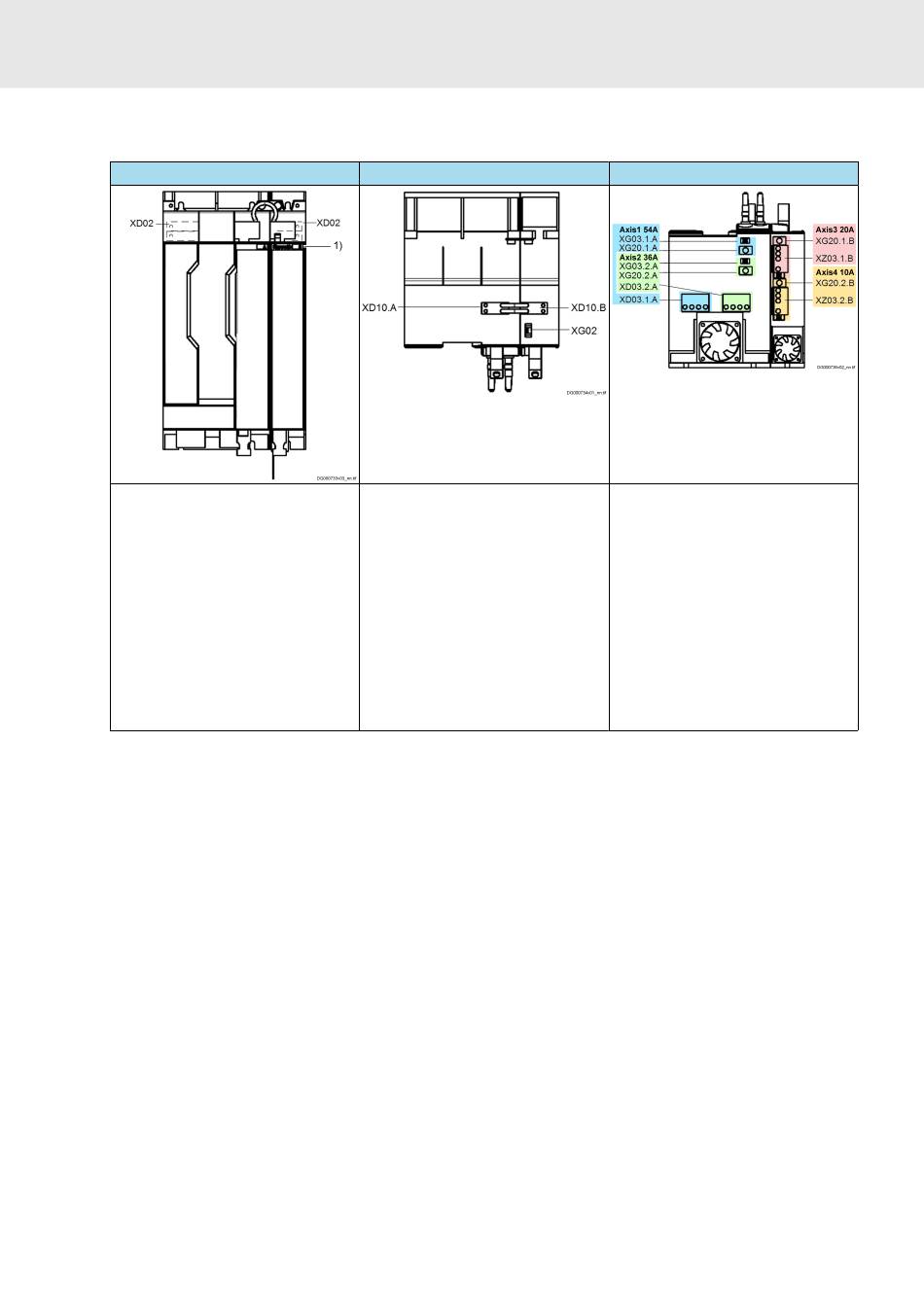

XMQ*-WQ001, points de raccordement
Tab. 42 : Points de raccordement
Face avant
1) lettre pour le marquage du
module d'axe
XD02 : circuit intermédiaire
R911392533, Édition 02
XMQ*-WQ001, points de raccordement
Face supérieure
X...A, X...B : points de raccorde-
ment du module d'axe A ou B
XD10 : tension de commande
XG02 : contact relais Prêt à
fonctionner
ctrlX DRIVE
Face inférieure
X...A, X...B : points de raccorde-
ment du module d'axe A ou B
XD03 : raccordement moteur
XG03 : surveillance de la tempé-
rature du moteur et du frein de
parking du moteur
XG20 : raccordement du codeur
numérique
XZ03 : raccordement hybride
(moteur, surveillance de la tem-
pérature du moteur, frein de
parking du moteur)
Bosch Rexroth AG
105 / 250
