Raccordement du blindage en cas de sorties analogiques

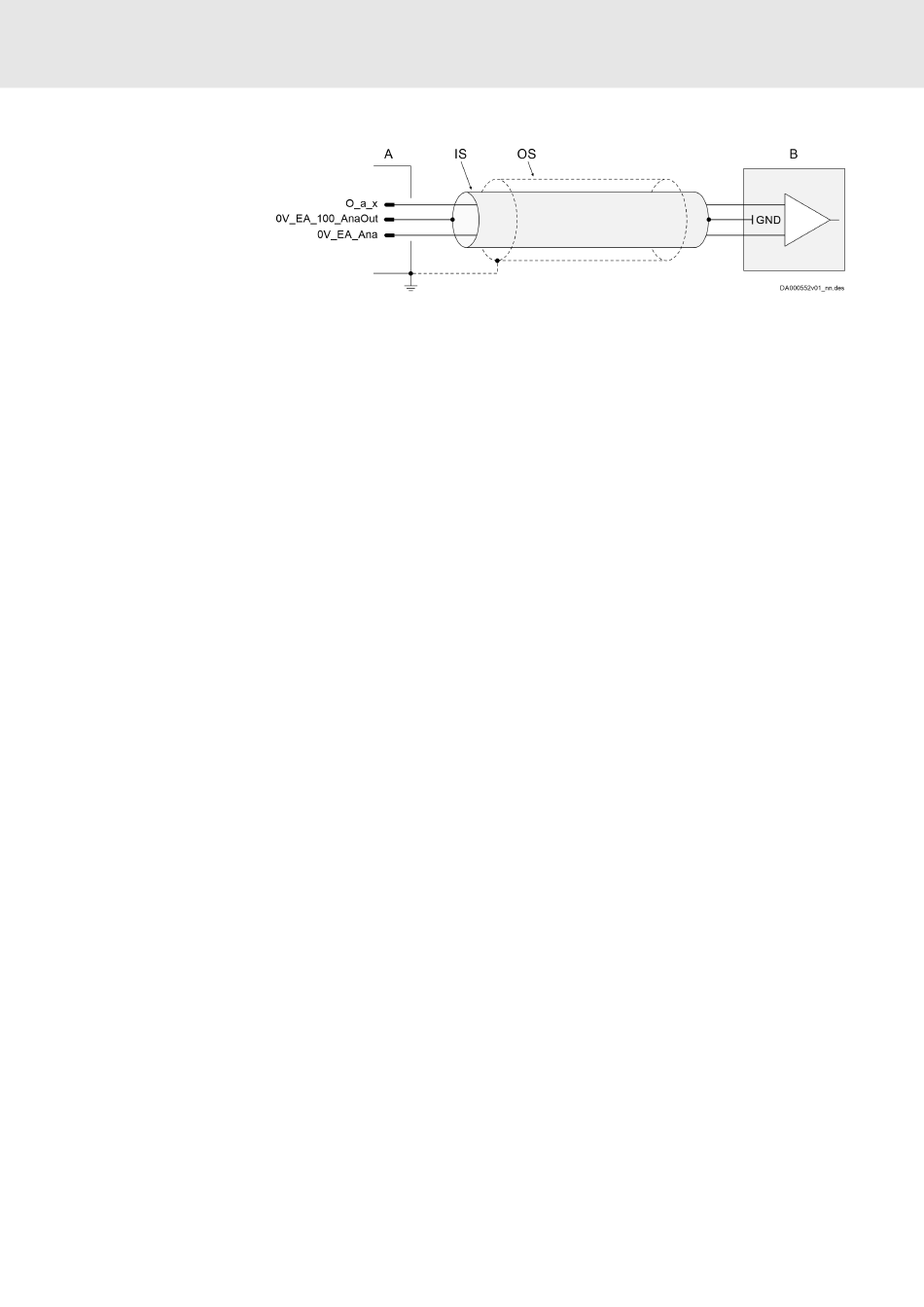

Fig. 47 : Raccordement du blindage en cas de sorties analogiques
A
B
IS
OS Blindage extérieur du câble de raccordement
R911392533, Édition 02
Sortie analogique du variateur d'entraînement
Appareil externe ; le blindage interne du câble de raccordement ne doit
être raccordé à l'appareil externe que si GND n'est pas relié à la terre dans
l'appareil externe.
Blindage interne du câble de raccordement
ctrlX DRIVE
Installation électrique
Bosch Rexroth AG
215 / 250
