ctrlX DRIVE
150 / 250
Installation électrique

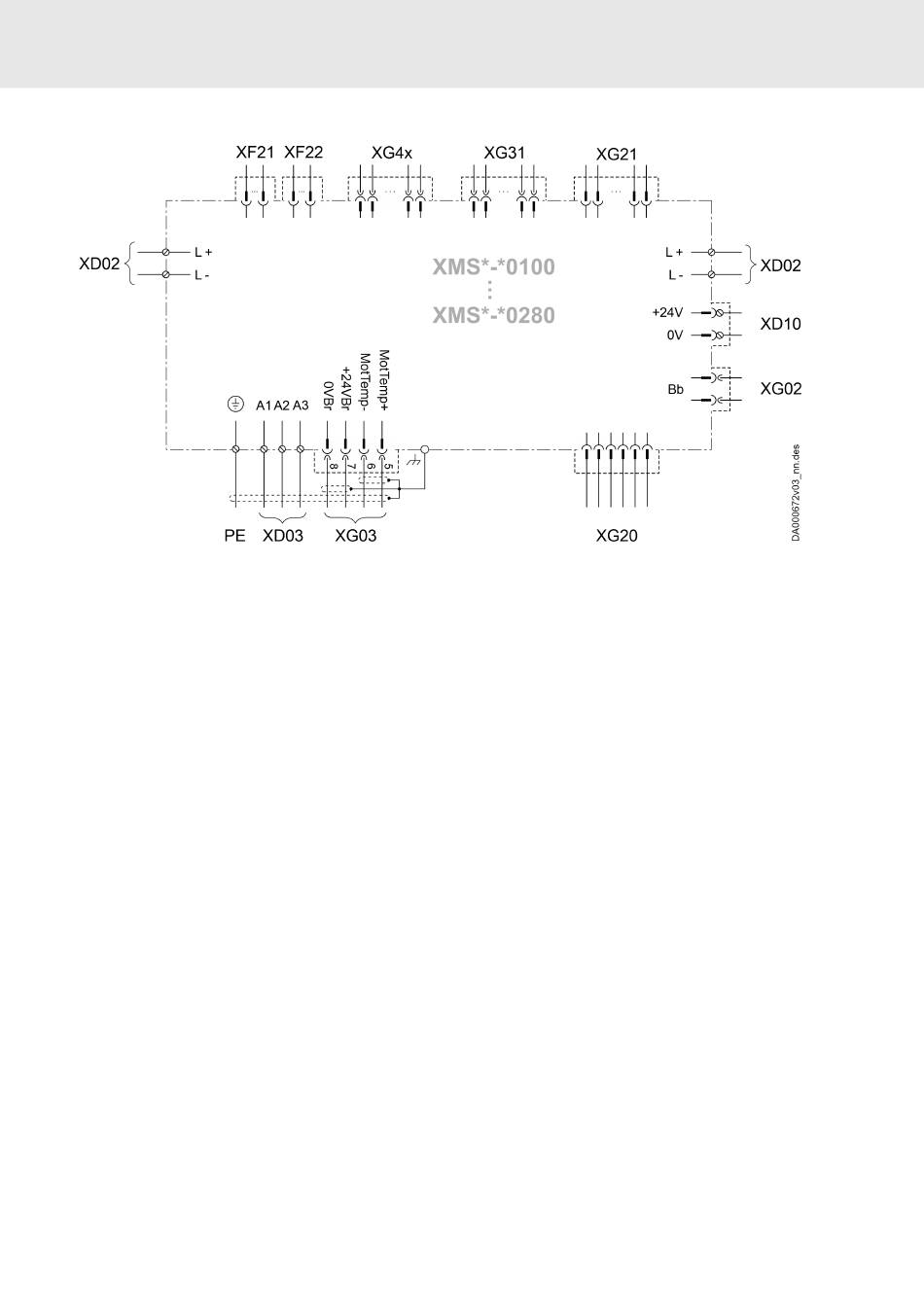

Schéma de raccordement global XMS*-*0100...*0280
Fig. 30 : Schéma de raccordement global XMS*-*0100...W0280
XD02
Circuit intermédiaire
XD03
Moteur
XD10
Tension de commande
XF21, XF22 Communication
XG02
Contact relais Prêt à fonctionner
XG03
Surveillance de la température du
moteur et frein de parking du
moteur
Bosch Rexroth AG
XG20
Capteur numérique
XG21
Multi-codeur (en option)
XG31
Entrées/sorties numériques ; entrée
analogique
XG4x
Technique de sécurité
R911392533, Édition 02
