ctrlX DRIVE
56 / 250
XAS2, raccordement du blindage
Distance entre le câble et le variateur d'entraînement
Les valeurs figurant au tableau suivant permettent de déterminer la distance
entre le câble et le variateur d'entraînement et de planifier les réalisations
d'armoire de distribution.
Les valeurs sont valables pour les câbles de Rexroth et le diamètre maximal du
câble.

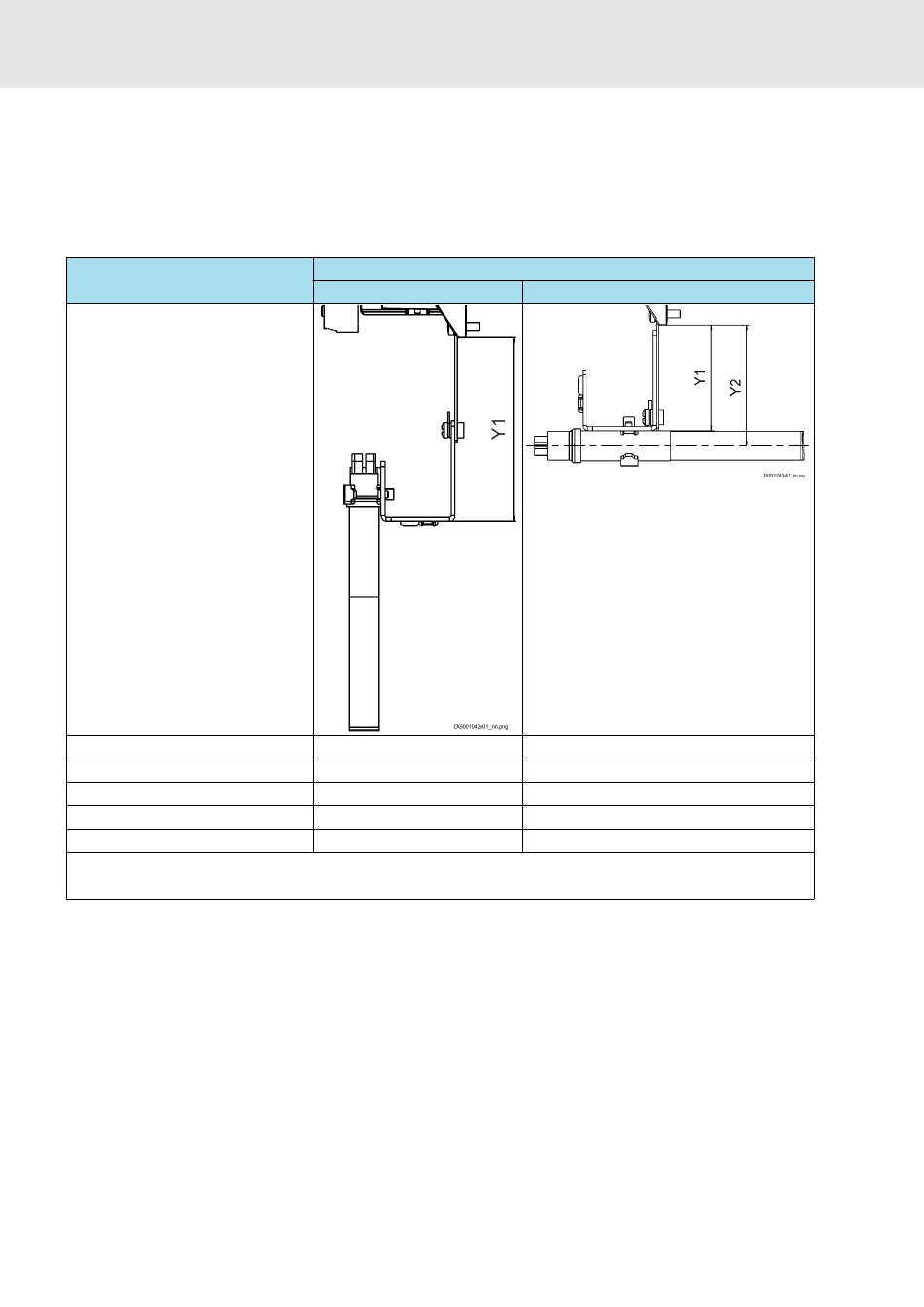

Tab. 13 : Distance entre le câble et le variateur d'entraînement
Appareil
XMD*-W5454/7070
XCS*-W0100/120
XMS*-W0100/120
XMS*-W0054/70/90
XCS*-W0054/70
Bosch Rexroth AG
Sortie de câble vers le bas
141
141
136
144
144
Y1 : Distance entre le tôle de serrage et le variateur d'entraînement
XAS2-xxx-003-NN
Sortie de câble vers l'arrière
81
81
75,5
79
79
Y2 : Y2 = Y1 + (0,5 × diamètre du câble)
R911392533, Édition 02
