9
Interfaces
9.1
Points de raccordement section puissance/section com-
mande

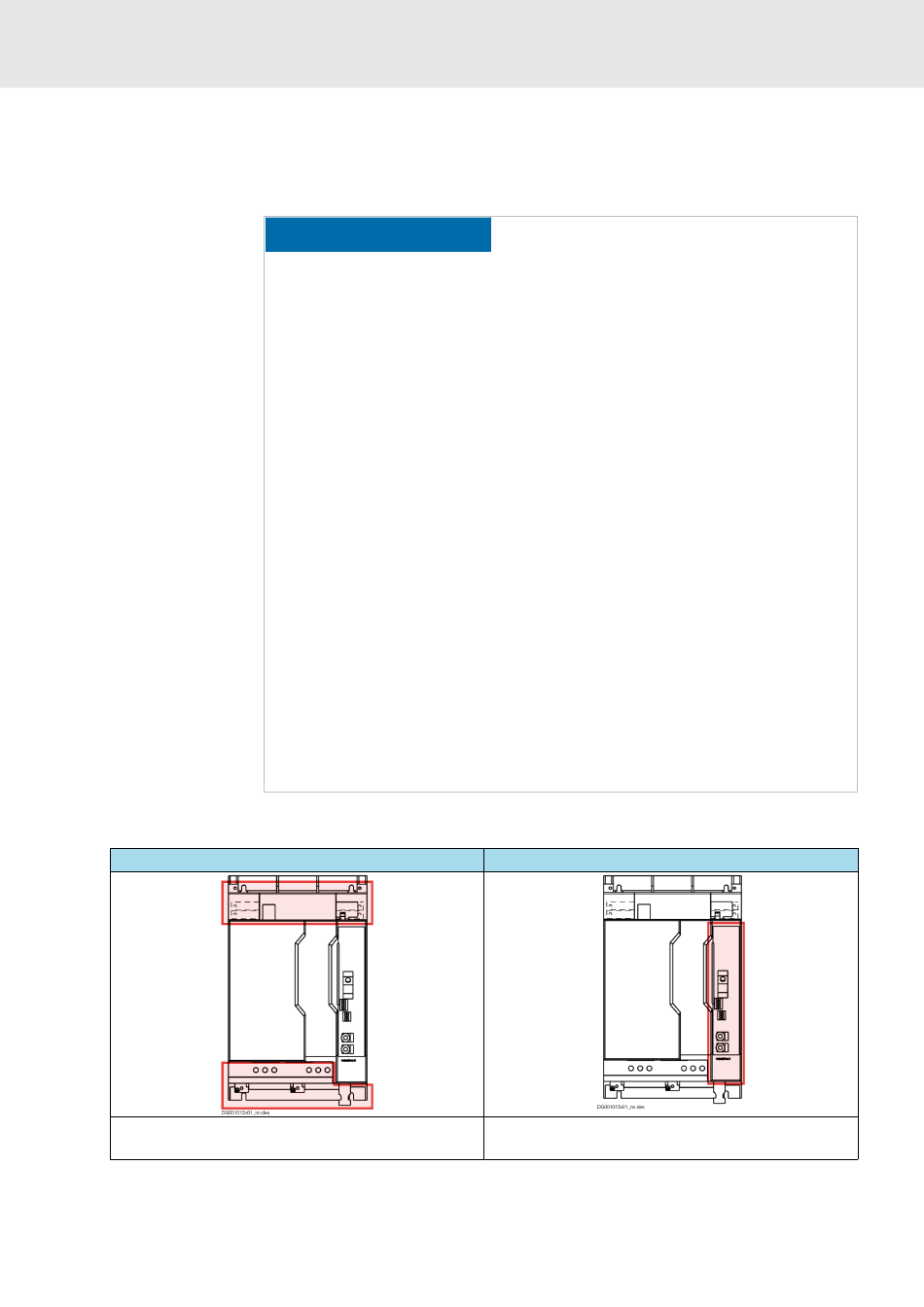

Section puissance (exemple XCS)
⮫ Chapitre 9.2 XCS, points de raccordement
à la page 94
R911392533, Édition 02
Points de raccordement section puissance/section commande
Installation :
REMARQUE
−
−
⮫ Chapitre 9.9 Points de raccordement section
Installer des détentes de la tension pour
tous les câbles.
Cela empêche que des forces non autori-
sées puissent agir sur les connecteurs et les
points de raccordement sur la section puis-
sance/section commande.
Détentes de la tension (exemples) :
−
Barre de détente de la tension pour pro-
filé chapeau/rail en C/montage par vis-
sage
−
Colliers de serrage pour le rail en C
Les raccordements du blindage des appa-
reils (p. ex. accessoires XAS2) ne servent
pas à la détente !
Pour réduire les problèmes CEM :
−
Diriger vers le haut le câble de com-
mande (câble pour signaux numéri-
ques/analogiques)
−
Diriger vers le bas le câble de puissance
(câble secteur, câble moteur)
−
Monter les câbles pour les codeurs ana-
logiques (D-Sub) avec sortie de câble
vers le haut
−
Il est également possible de diriger les
câbles pour les codeurs numériques
vers le bas (avec une distance > 10 cm
par rapport aux câbles de puissance)
Section commande (exemple XCS)
commande à la page 108
ctrlX DRIVE
93 / 250
