5.3.2
Synoptique

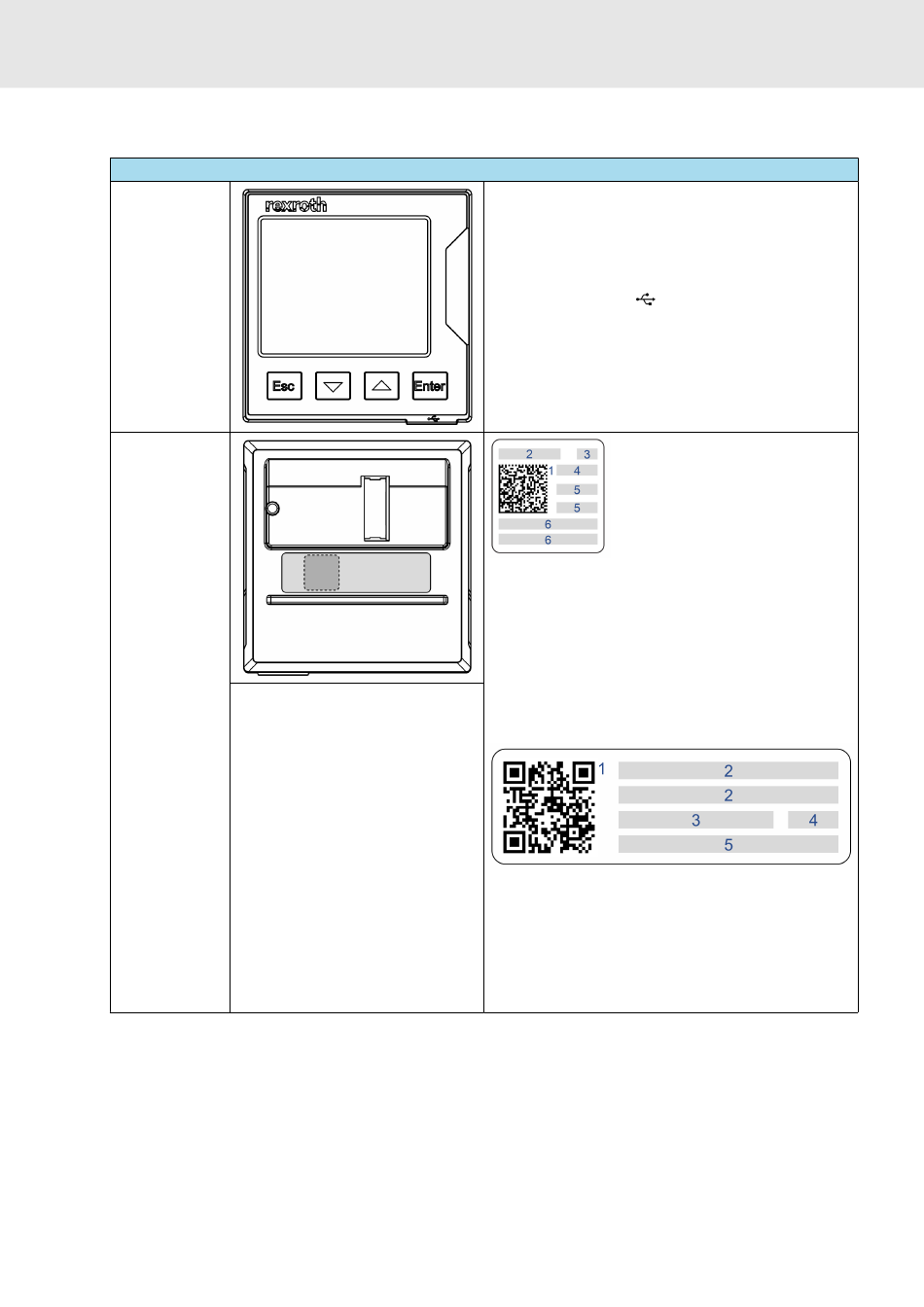

Tab. 15 : Panneau
Face avant
Face arrière
Plaques signalétiques :
● 10 × 10 mm :
Panneau commandé comme
composant de l'appareil (CP-
XDP1)
ou
● 32 × 12 mm :
Panneau commandé comme
composant individuel
(XDP1-N-128-NN-VRSN-NN ;
R911403470)
R911392533, Édition 02
Outil d'ingénierie pour les appareils ctrlX DRIVE
Panneau ctrlX DRIVE
● Écran d'affichage TFT
● 4 touches : [Esc], [▼], [▲],
● Compatible hot plug
● Codes QR dynamiques pour l'affichage d'in-
formations sur les périphériques mobiles
● Interface USB-C
● Mémoire Flash (128 Mo, FAT)
Plaque signalétique (10 × 10 mm) :
1 : code 2D
2 : type
3 : indice matériel
4 : semaine de production (exemple : 20W38
signifie : année 2020, semaine 38)
5 : référence de matériel
6 : numéro de série
Plaque signalétique (32 × 12 mm) :
1 : code QR
2 : type
3 : référence de matériel
4 : indice matériel
5 : numéro de série
ctrlX DRIVE
59 / 250
[Enter]
