ctrlX DRIVE
204 / 250
Installation électrique
Appareils affectés :
● ctrlX DRIVE double axe (XCD2, XMD2)

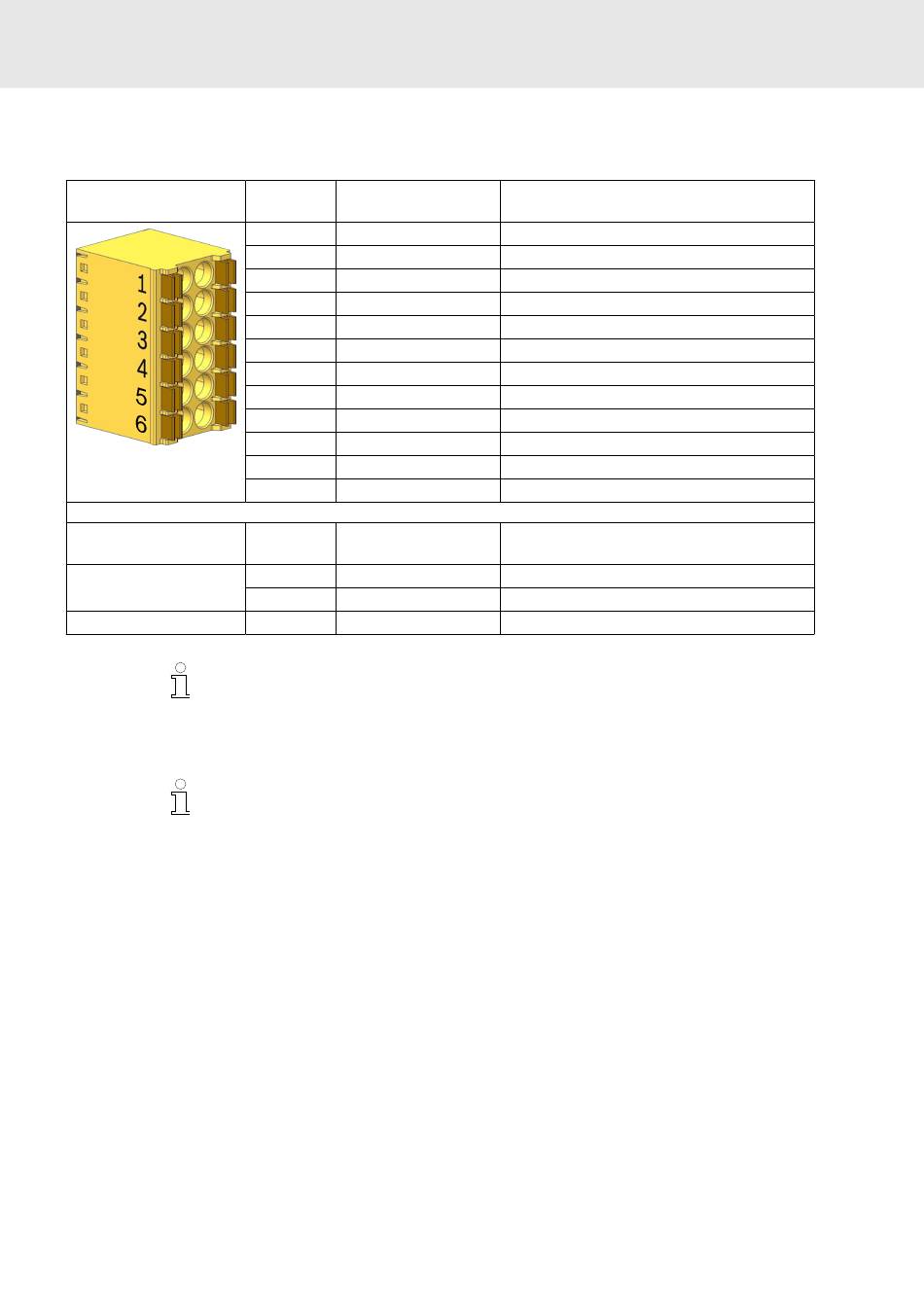

Vue
Crampon élastique
(connecteur)
Câble de raccordement
multifilaire
Longueur d'isolation
Les raccordements XG41.3 et XG41.4 ainsi que XG41.5 et XG41.6 ou XG41.9 et
XG41.10 ainsi que XG41.11 et XG41.12 ne sont pas connectés électriquement
dans le connecteur.
Lorsque le connecteur est retiré de l'appareil, la fonction STO est sélectionnée
dans les appareils en aval.
Le connecteur fait partie du contenu de livraison.
Bosch Rexroth AG
Raccorde-
Nom de signal
ment
1
STO_DynOut_CH1
2
-
3
STO_Ax1_CH1
4
STO_Ax1_CH1
5
STO_Ax2_CH1
6
STO_Ax2_CH1
7
STO_DynOut_CH2
8
-
9
STO_Ax1_CH2
10
STO_Ax1_CH2
11
STO_Ax2_CH2
12
STO_Ax2_CH2
Unité
min.
mm
0,2
2
AWG
24
mm
-
Fonction
Sortie de dynamisation canal 1
n. c.
Entrée sélection axe 1, canal 1
Entrée sélection axe 1, canal 1
Entrée sélection axe 2, canal 1
Entrée sélection axe 2, canal 1
Sortie de dynamisation canal 2
n. c.
Entrée sélection axe 1, canal 2
Entrée sélection axe 1, canal 2
Entrée sélection axe 2, canal 2
Entrée sélection axe 2, canal 2
max.
1,5
16
10
R911392533, Édition 02
