MONTAŻ I PRZYGOTOWANIE
Wkładanie/wyjmowanie akumulatorka
Aby włożyć akumulatorek, należy wcisnąć go do narzędzia tak,
aby usłyszeć kliknięcie, co będzie znaczyło, że jest prawidłowo
osadzony i zatrzasnął się we właściwym położeniu.
Aby wyjąć akumulatorek, należy nacisnąć przycisk zwalniający
i wyciągnąć akumulatorek z narzędzia.
OSTRZEŻENIE: Przed każdą regulacją należy zawsze wyjąć
akumulatorek z urządzenia.

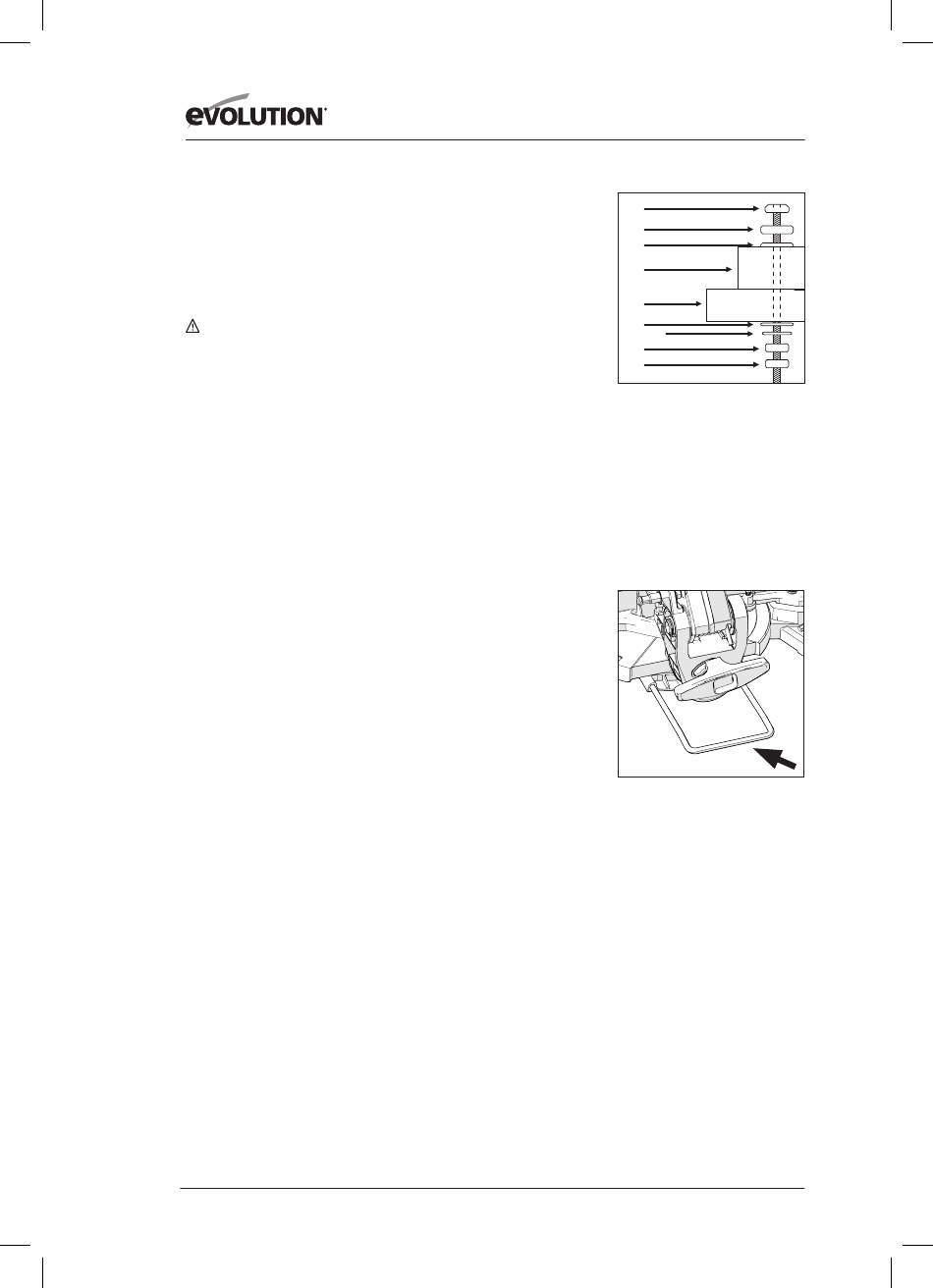

MONTAŻ UKOŚNICY NA STAŁE
Aby zredukować ryzyko poniesienia obrażeń w związku z
nieprzewidzianym ruchem urządzenia, należy umieścić je w
odpowiedniej pozycji na stole warsztatowym lub stosownym
stanowisku dla ukośnicy. Podstawa urządzenia posiada cztery
otwory montażowe, w których można umocować odpowiednie
śruby (niezałączone) w celu zabezpieczenia ukośnicy. Jeśli
urządzenie ma być używane tylko w jednym miejscu, należy
przymocować je na stałe do stołu warsztatowego, wykorzystując
odpowiednie elementy mocujące (nie załączone). Należy użyć
podkładek mocujących i nakrętek od spodu stołu warsztatowego.
(Rys. 1).
• Aby uniknąć obrażeń wywoływanych przez wyrzucane odłamki,
należy ustawić ukośnicę w taki sposób, aby osoby postronne nie
mogły stanąć zbyt blisko urządzenia (lub bezpośrednio za nim).
• Ukośnicę należy umieścić na sztywnej, równej powierzchni
w miejscu, w którym jest wystarczająco przestrzeni do obsługi
i odpowiedniego podparcia przedmiotu obróbki.
• Podeprzeć ukośnicę w taki sposób, aby stół obrotowy był
wyrównany, a samo urządzenie się nie kołysało.
• Ukośnicę należy bezpiecznie przykręcić lub przymocować
zaciskami do stanowiska lub stołu roboczego.
Uwaga: Te urządzenia są wyposażone w tylną listwę stabilizującą,
która znajduje się zaraz poniżej trzpienia skosu.
Listwa powinna zostać całkowicie wysunięta z podstawy, zwłaszcza
jeśli ukośnica jest używana jako urządzenie wolno stojące na stole
warsztatowym (Rys. 2).
Listwazapewni dodatkową stabilność i pomoże zapobiec
przewróceniu się urządzenia w przypadku nagłego uwolnienia
głowicy tnącej.
www.evolutionpowertools.com
(1)
(2)
(3)
(4)
(5)
(6)
(8)
(9)
Rys.
(1) Śruba imbusowa
(2) Podkładka sprężysta
(3) Podkładka płaska
(4) Podstawa ukośnicy
(5) Stół warsztatowy
(6) Podkładka płaska
(7) Podkładka sprężysta
(8) Nakładka imbusowa
(9) Nakładka blokująca
Rys.
132
(7)
1
2
