Dell Precision R5400 Guide Technique page 9

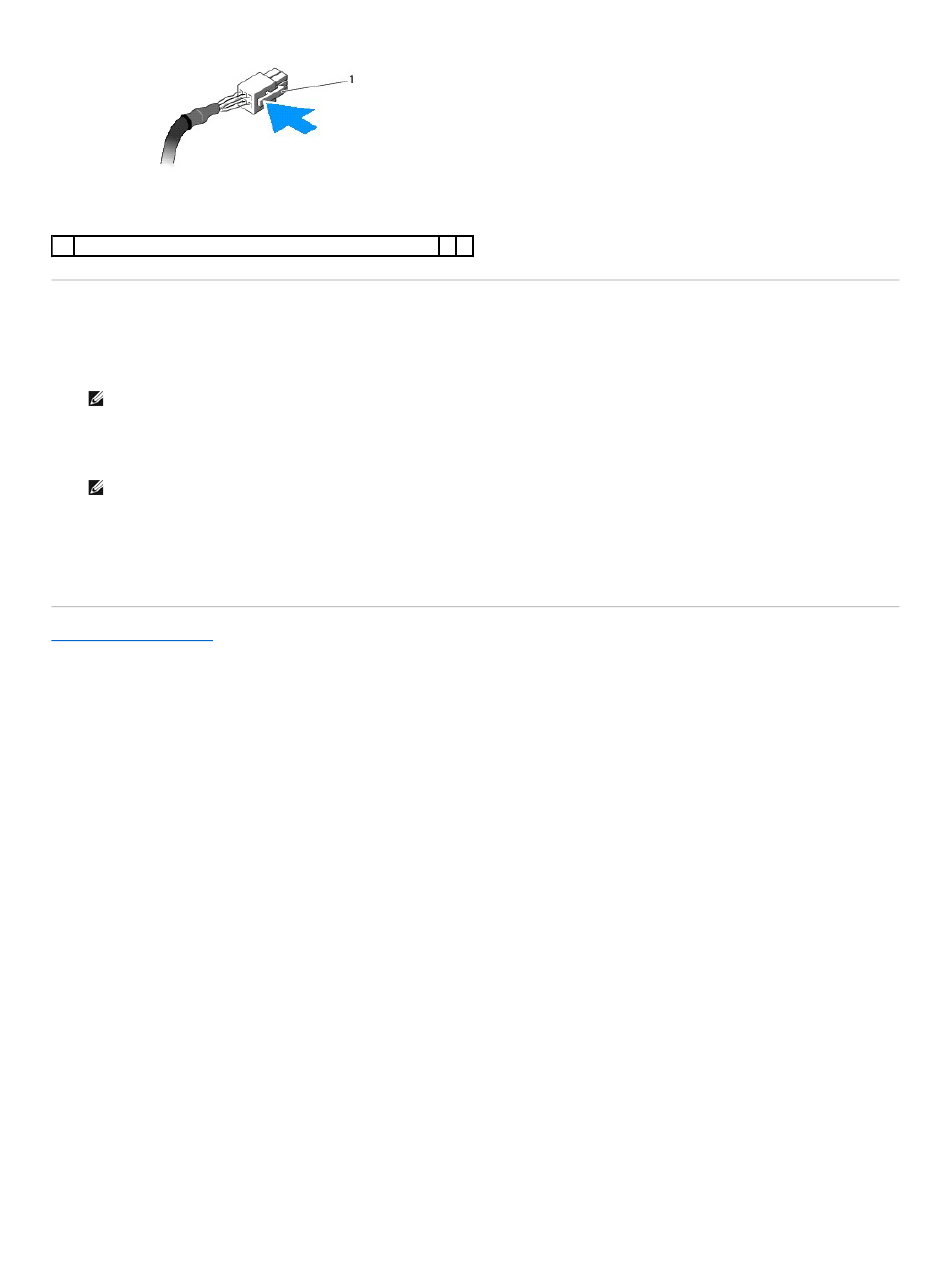

1 Patte de dégagement du connecteur de câble
Réinstallation d'un bâti de cartes d'extension
1. Reconnectez les câbles aux éventuelles cartes d'extension installées dans le bâti.
REMARQUE : le bâti externe des cartes d'extension dispose, sur un côté, de deux ouvertures permettant le passage des câbles d'alimentation P5
et/ou P6 des cartes d'extension.
2. Alignez les guides situés de part et d'autre du bâti des cartes d'extension sur les plots de guidage de la carte système, puis mettez le bâti en place.
REMARQUE : le bâti central des cartes d'extension dispose de trois guides correspondant à trois plots de la carte système, alors que le bâti
externe des cartes d'extension ne dispose que de deux guides correspondant à deux guides de la carte système.
3. Exercez une pression verticale sur le bâti afin d'insérer la carte de montage dans le connecteur de carte de montage de la carte système.
4. Appuyez sur les loquets bleus de dégagement.
