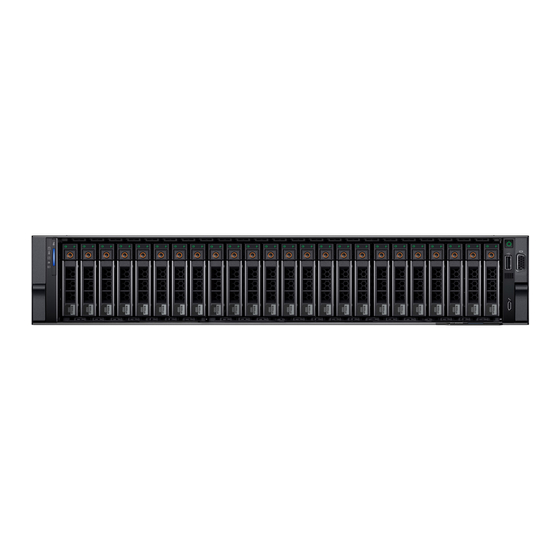

Dell EMC PowerEdge R750xs

Guide technique

Numéro de pièce détachée: E75S Series

Type réglementaire: E75S001

Juillet 2021

Rév. A00

Sommaire des Matières pour Dell EMC PowerEdge R750xs

Page 1 Dell EMC PowerEdge R750xs Guide technique Numéro de pièce détachée: E75S Series Type réglementaire: E75S001 Juillet 2021 Rév. A00...
Page 2 © 2021 Dell Inc. ou ses filiales. Tous droits réservés. Dell, EMC et les autres marques commerciales mentionnées sont des marques de Dell Inc. ou de ses filiales. Les autres marques peuvent être des marques commerciales de leurs propriétaires respectifs.
Page 3 Table des matières Chapitre 1: Présentation du système....................5 Charges applicatives clés..............................5 Nouvelles Technologies................................ 5 Chapitre 2: Caractéristiques du système et comparaison des générations..........7 Chapitre 3: Vues et fonctionnalités du boîtier...................10 Vues du boîtier..................................10 Vue avant du système..............................10 Vue arrière du système..............................11 À...
Page 4 Dell EMC ProDeploy..............................47 Déploiement de base..............................47 Services de configuration des serveurs Dell EMC.....................47 Service de Délégation de compétences sur site client Dell EMC................47 Services de conseil à distance Dell EMC.......................... 47 Service de migration des données Dell EMC........................47 Dell EMC ProSupport Enterprise Suite..........................47...
Page 5 Présentation du système Le système Dell EMC™ PowerEdge™ R750xs est le dernier serveur rack 1U à 2 sockets Dell conçu pour exécuter des charges applicatives complexes avec des options de mémoire, d’E/S et de réseau hautement évolutives. Le système dispose d’un ®...
Page 6 Tableau 1. Nouvelles Technologies (suite) Technologie Description détaillée ● 1 400 W CC/240 V ● Titanium 1 100 W CA/100-240 V ● 1 100 W CC/240 V ● 1 100 W CC/-48–(-60) V ● Platinum 800 W CA/100-240 V ● 800 W CC/240 V ●...
Page 7 Caractéristiques du système et comparaison des générations Le tableau suivant compare les serveurs PowerEdge R750xs et PowerEdge R740 : Tableau 2. Comparaison des fonctionnalités Fonctionnalité PowerEdge R750xs PowerEdge R740 ® ® ® ® Processeur Jusqu’à deux processeurs Intel Xeon Scalable de Deux processeurs Intel Xeon Scalable de 2e génération...
Page 8 Tableau 2. Comparaison des fonctionnalités (suite) Fonctionnalité PowerEdge R750xs PowerEdge R740 SSD PCIe 16 disques (NVMe) de 2,5 pouces maximum 12 disques SSD PCIe (NVMe) maximum 24 disques SSD PCIe (NVMe) maximum Logements PCIe 8 logements Gen 3 (4 x 16) maximum 5 logements PCIe de 4e génération maximum 1 logement PCIe Gen 3 maximum Carte NIC intégrée...
Page 9 Tableau 2. Comparaison des fonctionnalités (suite) Fonctionnalité PowerEdge R750xs PowerEdge R740 Blocs d’alimentation redondants et enfichables à Blocs d’alimentation redondants et enfichables à chaud chaud IDSDM IDSDM BOSS BOSS S2 Caractéristiques du système et comparaison des générations...
Page 10 Vues et fonctionnalités du boîtier Sujets : • Vues du boîtier Vues du boîtier Vue avant du système Figure 1. Vue avant d’un système de 24 disques de 2,5 pouces Figure 2. Vue avant d’un système à 16 disques de 2,5 pouces Figure 3.
Page 11 Figure 4. Vue avant d’un système de 12 disques de 3,5 pouces Figure 5. Vue avant d’un système de 8 disques de 3,5 pouces Figure 6. Vue avant d’un système à 0 disque Vue arrière du système Figure 7. Vue arrière du système Vues et fonctionnalités du boîtier...
Page 12 Figure 8. Vue arrière du système avec numérotation des logements de la carte de montage Figure 9. Vue arrière du système à 2 disques de 2,5 pouces avec disque dur + BOSS arrière Figure 10. Vue arrière du système Figure 11. Vue arrière du système Vues et fonctionnalités du boîtier...
Page 13 Figure 12. Vue arrière du système À l’intérieur du système Figure 13. À l’intérieur du système de 8 disques de 2,5 pouces Vues et fonctionnalités du boîtier...
Page 14 Figure 14. À l’intérieur du système de 8 disques de 3,5 pouces Vues et fonctionnalités du boîtier...
Page 15 Figure 15. À l’intérieur du système de 12 disques de 3,5 pouces Vues et fonctionnalités du boîtier...
Page 16 Figure 16. À l’intérieur du système de 16 disques SAS/SATA 2,5 pouces + 8 NVMe Vues et fonctionnalités du boîtier...
Page 17 Quick Resource Locator Figure 17. Quick Resource Locator pour le système R750xs Vues et fonctionnalités du boîtier...
Page 18 Processeur Sujets : • Caractéristiques du processeur • Processeurs pris en charge Caractéristiques du processeur La pile de processeurs Xeon Scalable de 3 génération est une solution de processeurs de datacenter de nouvelle génération qui intègre les dernières fonctionnalités, des performances accrues et des options de mémoire incrémentielle. Ce processeur Intel Xeon Scalable de dernière génération prend en charge les utilisations des conceptions d’entrée de gamme basées sur les processeurs Intel Xeon Silver aux fonctionnalités avancées proposées dans le nouveau processeur Intel Xeon Platinum.
Page 19 Tableau 3. Processeurs pris en charge par le modèle R750xs (suite) Processe Vitess Cache Cœurs Threa Turbo Vitesse de la Capacité de R750xs (GT/s) mémoire mémoire d’horlo (MT/s) (GHz) 6326 Turbo 3 200 6 To 185 W Pris en charge 6314U 11,2 Turbo...
Page 20 Le tableau suivant répertorie les modules DIMM pris en charge par le serveur R750xs au lancement. Pour en savoir plus sur la configuration de la mémoire, , reportez-vous au document Dell EMC PowerEdge R750xs Installation and Service Manual (Manuel d’installation et de maintenance du serveur Dell EMC PowerEdge R550) sur www.dell.com/poweredgemanuals.
Page 21 Tableau 6. Informations détaillées sur les performances des barrettes DIMM Type de Rang Capacité Tension nominale et vitesse de Vitesse de module DI la mémoire DIMM fonctionnement des modules DIMM par canal (DPC) Barrette 8 Go DDR4 (1,2 V), 3 200 MT/s RDIMM 3 200 MT/s 16 Go, 32 Go, 64 Go...
Page 22 Contrôleurs de stockage Les options du contrôleur RAID Dell offrent des performances améliorées, notamment la solution fPERC. Le module fPERC fournit un contrôleur RAID matériel de base sans nécessiter de logement PCIe en utilisant un connecteur compact haute densité sur le planaire de base.
Page 23 Gestion de réseau Sujets : • Présentation • Prise en charge des cartes OCP 3.0 Présentation PowerEdge propose un large éventail d’options pour déplacer des informations vers et depuis nos serveurs. Nos partenaires sélectionnent les meilleures technologies du secteur et ajoutent des fonctionnalités de gestion des systèmes au firmware afin d’assurer l’intégration avec l’iDRAC.
Page 24 SFP28 25 GbE Comparaison de la carte OCP NIC 3.0 des cartes fille réseau en rack Tableau 9. Comparaison des cartes NIC OCP 3.0, 2.0 et rNDC Format Dell rNDC OCP 2.0 (LOM OCP 3.0 Remarques mezzanine) Génération de PCIe...
Page 25 Tableau 10. Liste des fonctionnalités OCP 3.0 OCP 3.0 Format SFF et LFF Génération de PCIe Gen 4 Largeur maximale PCIe Nombre max. de ports Type de port BLUETOOTH/SFP/SFP +/SFP28/SFP56 Vitesse de port maximale 100 GbE NC-SI SNAPI Consommation électrique 15 W - 150 W Gestion de réseau...
Page 26 Cela n’empêche pas votre système d’être mis sous tension. Toutefois, si une pause F1/F2 se produit avec affichage d’un message d’erreur, consultez la section Dépannage des cartes d’extension du document Dell EMC PowerEdge Servers Troubleshooting Guide (Guide de dépannage des serveurs Dell EMC PowerEdge) à l’adresse www.dell.com/poweredgemanuals.
Page 27 Le tableau suivant décrit les configurations des cartes de montage pour carte d’extension : Tableau 11. Configurations de cartes de montage pour carte d’extension Configuratio Cartes de Logements Processeur Hauteur Longueur Largeur du Alimentation montage PCIe de contrôle logement pour carte d’extension Configuration Processeur 1...
Page 28 être installées selon leur ordre de priorité en suivant celui des logements. Tableau 12. Configuration 0: R1A Type de carte Priorité du logement Nombre maximum de cartes Module de port série Dell (LP) fPERC Logement intégré Adaptateur PERC interne Adaptateur externe Dell...
Page 29 4, 3, 5, 6, 1, 2 Tableau 13. Configuration 1 : R1B Type de carte Priorité du logement Nombre maximum de cartes Module de port série Dell (LP) fPERC Logement intégré Adaptateur PERC interne Mellanox (NIC : 100 Gbit) 5, 6, 1...
Page 30 5, 6, 1, 4, 3, 2 Tableau 14. Configuration 2 : R1B Type de carte Priorité du logement Nombre maximum de cartes Module de port série Dell (LP) Adaptateur PERC interne HBA SAS 12 Gbit/s Intel (NIC : 100 Gbit) 4, 3, 5, 6, 1...
Page 31 Tableau 15. Configuration 3 : R1A Type de carte Priorité du logement Nombre maximum de cartes Module de port série Dell (LP) Intel (NIC : 100 Gbit) 4, 3, 5, 6, 1 Mellanox (NIC : 100 Gbit) 4, 3, 5, 6, 1...
Page 32 4, 3, 5, 6, 1, 2 Tableau 16. Configuration 4 : sans carte de montage Type de carte Priorité du logement Nombre maximum de cartes Module de port série Dell (LP) fPERC Logement intégré Adaptateur PERC interne HBA SAS 12 Gbit/s...
Page 33 Non pris en charge Tableau 17. Configuration 5 : sans carte de montage Type de carte Priorité du logement Nombre maximum de cartes Module de port série Dell (LP) fPERC Logement intégré Adaptateur PERC interne HBA SAS 12 Gbit/s Intel (NIC : 100 Gbit)
Page 34 Intel (OCP : 10 Gbit) Logement intégré Broadcom (OCP : 1 Gbit) Logement intégré Intel (OCP : 1 Gbit) Logement intégré Adaptateur PERC Dell externe 1, 2 Module Dell BOSS S1 Logement intégré Samsung (SSD PCIe avec AIC) 1, 2...
Page 35 Les serveurs PowerEdge disposent d’un ensemble complet de capteurs qui surveillent automatiquement l’activité thermique, ce qui permet de réguler la température, tout en réduisant le bruit des serveurs et leur consommation électrique. Le tableau ci-dessous répertorie les outils et les technologies proposés par Dell pour réduire la consommation électrique et améliorer l’efficacité énergétique. Sujets : •...
Page 36 Acoustique Performances acoustiques Le Dell EMC PowerEdge R750xs est un serveur de montage au format rack dont la sortie acoustique convient aussi bien à un bureau qu’à des datacenters. Les performances acoustiques sont fournies en fonction des configurations suivantes : ●...
Page 37 Performances acoustiques : inactif à 28 °C (température ambiante) wA,m (dB) pA,m Performances acoustiques : chargement max. à 35 °C (température ambiante) wA,m (dB) pA,m Chaque configuration a été testée conformément aux normes acoustiques Dell EMC pour les serveurs montés en rack. Alimentation, température et acoustique...
Page 38 ● Prise en charge de l’installation sans outil en rack 19 pouces à 4 montants conforme EIA-310-E avec trous carrés ou ronds non filetés, toutes les générations de racks Dell comprises ● Prise en charge de l’installation avec outils en rack 19 pouces 4 montants conforme EIA-310-E avec trous carrés ou ronds non filetés, toutes les générations de racks Dell comprises...
Page 39 ● Prise en charge de l’installation sans outils en rack 19 pouces conformes à la norme EIA-310-E avec trous carrés ou ronds non filetés, y compris toutes les générations de racks Dell Prise en charge de l’installation sans outils en rack à 4 montants avec trous ronds filetés ●...
Page 40 ● Prise en charge de l’installation avec outils dans les racks 19 pouces à quatre montants ou deux montants conformes EIA-310-E avec trous filetés ● Prise en charge de l’installation sans outils en racks Dell EMC Titan ou Titan-D. REMARQUE : ●...
Page 41 Barre anti-traction La barre anti-traction (SRB) en option du système organise et fixe les câbles sortant à l’arrière du serveur. Rails coulissants avec barre anti-traction (en option) : ● Prise en charge d’une fixation sans outils aux rails ● Prise en charge de deux positions de profondeur pour accueillir différentes charges de câble et profondeurs de rack ●...
Page 42 Les liens vers les versions et éditions de système d’exploitation spécifiques, les matrices de certification, le portail avec liste de compatibilité matérielle (HCL) et la prise en charge des hyperviseurs sont disponibles sur Systèmes d’exploitation Dell EMC Enterprise. Systèmes d’exploitation pris en charge...
Page 43 OpenManage Enterprise, le plug-in OpenManage Power Manager, ainsi que des outils comme Repository Manager. Dell EMC a mis au point des solutions complètes de gestion des systèmes basées sur des normes ouvertes et les a intégrées aux consoles de gestion qui peuvent effectuer la gestion avancée du matériel Dell. Dell EMC a connecté ou intégré les fonctionnalités de gestion avancées du matériel Dell aux offres des meilleurs cadres et fournisseurs de solutions de gestion des systèmes du secteur tels qu’Ansible,...
Page 44 ● iDRAC Service Module (iSM) Consoles Dell EMC ● Dell EMC OpenManage Enterprise ● Dell EMC Repository Manager (DRM) ● Plug-in Dell EMC OpenManage Enterprise Power Manager pour Dell EMC OpenManage Enterprise ● Dell EMC OpenManage Mobile (OMM) Activateurs d’automatisation ● OpenManage Ansible Modules ●...
Page 45 (OMIMSSC) Dell EMC Repository Manager (DRM) https://www.dell.com/support/kbdoc/000177083 Dell EMC System Update (DSU) https://www.dell.com/support/kbdoc/000130590 ISO amorçable spécifique à la plate-forme Dell EMC (PSBI) dell.com/support/article/sln296511 Dell EMC Chassis Management Controller (CMC) www.dell.com/support/article/sln311283 OpenManage Connections pour consoles partenaires https://www.dell.com/support/kbdoc/000146912 OpenManage Enterprise Power Manager https://www.dell.com/support/kbdoc/000176254...
Page 46 Dell Technologies Services Dell Technologies Services inclut une large gamme personnalisable de services pour simplifier l’évaluation, la conception, la mise en œuvre, la gestion ainsi que la maintenance des environnements IT, et vous aider à passer d’une plate-forme à une autre. Selon vos besoins métiers actuels et le niveau de service adapté...
Page 47 Les services de Délégation de compétences aident les clients à basculer rapidement vers de nouvelles fonctionnalités avec l’aide des experts Dell EMC sur site ou à distance dont vous gérez les priorités et le calendrier. Les experts de délégation de compétences peuvent fournir une gestion et un transfert de connaissances post-implémentation dans le cadre d’une nouvelle acquisition technologique ou d’une...
Page 48 ● Le dépannage avancé immédiat effectué par un ingénieur qui connaît votre serveur PowerEdge ● Des recommandations préventives personnalisées en fonction de l’analyse des tendances de support et des pratiques d’excellence de l’ensemble des clients de solutions d’infrastructure Dell Technologies afin de réduire les problèmes de support et d’améliorer les performances ●...
Page 49 Même si elle ne s’adresse pas à tous, cette option de service offre une solution véritablement unique aux clients Dell Technologies les plus importants qui utilisent les environnements les plus complexes. ● Équipe de responsables de compte Services dédiés avec des options sur site et à distance ●...
Page 50 ● Accélérer les délais de résolution : recevez des alertes en cas de problème, créez automatiquement des tickets de support et bénéficiez d’échanges proactifs avec les experts Dell EMC ● Obtenir informations et contrôle : optimisez les appareils de l’entreprise avec la création de rapports à la demande ProSupport Plus de TechDirect et bénéficiez d’une détection prédictive des problèmes avant qu’ils ne surviennent...
Page 51 à optimiser votre investissement matériel. Le programme de formation fournit les informations et les compétences pratiques utiles dont votre équipe a besoin pour installer, configurer, gérer et dépanner vos serveurs Dell EMC. Pour plus d’informations ou pour s’inscrire à un module, voir LearnDell.com/Server.
Page 52 Annexe A : caractéristiques supplémentaires Sujets : • Dimensions du boîtier • Poids du boîtier • Caractéristiques vidéo • Ports USB • Puissance nominale des blocs d’alimentation • Spécifications environnementales Dimensions du boîtier Figure 31. Dimensions du boîtier PowerEdge R750xs Tableau 22.
Page 53 Tableau 22. Dimensions du boîtier (suite) Disques 12 disques 35,84 mm (1,41 pouce) 650,24 mm (25,6 pouces) De la patte à la poignée du bloc d’alimentation Avec panneau De la patte à la surface du 8 disques sans la bande velcro bloc d’alimentation Aucune configuration...
Page 54 Ports USB Tous les ports USB suivent la spécification USB. Les ports USB 2.0 et USB 3.0 prennent respectivement en charge le courant de sortie maximal de 0,5 A et 0,9 A. Les ports ne peuvent pas prendre en charge des appareils à consommation électrique élevée, tels que des CD-ROM sur le port USB arrière de la carte d’E/S arrière, et sur port USB 2.0 du panneau de configuration droit.
Page 55 être égale à celle du deuxième bloc d’alimentation. Sinon, le bloc d’alimentation sera signalé comme non correspondant dans l’iDRAC et le deuxième bloc d’alimentation ne sera pas activé. Les blocs d’alimentation Dell ont atteint les niveaux d’efficacité Platinum, comme indiqué dans le tableau ci-dessous. Tableau 26. Niveaux d’efficacité des blocs d’alimentation Objectifs d’efficacité...
Page 56 Annexe B. Conformité aux normes Le système est conforme aux normes sectorielles suivantes. Tableau 27. Documents relatifs aux normes sectorielles Standard URL pour obtenir des informations et des spécifications ACPI Spécification ACPI (Advance Configuration and Power https://uefi.org/specsandtesttools Interface), v2.0c Ethernet IEEE 802.3-2005 https://standards.ieee.org/ HDG Guide de conception du matériel (HDG) version 3.0 pour microsoft.com/whdc/system/platform/pcdesign/desguide/...
Page 57 Dell EMC. ESSA (Energy Smart Solution La solution ESSA en ligne Dell EMC permet de réaliser plus Dell.com/calc Advisor) facilement des estimations plus pertinentes pour vous aider à...
