Dell Precision R5400 Guide Technique page 35

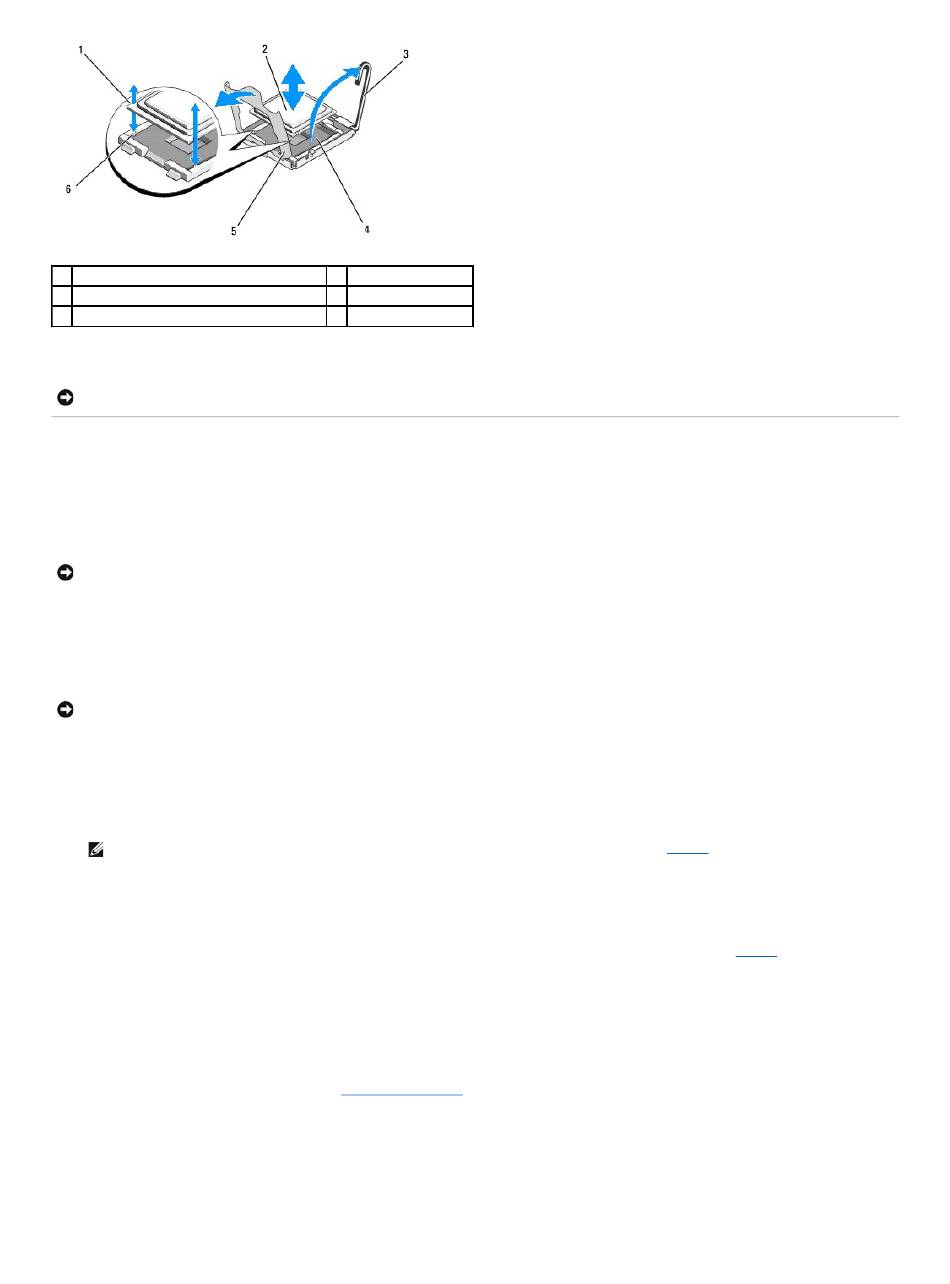

1 Encoches du processeur (2)
3 Levier d'éjection du support
5 Cadre de protection du processeur
8. Sortez le processeur, puis laissez le levier relevé afin de pouvoir installer le nouveau processeur.
AVIS : veillez à ne pas tordre les broches du support ZIF lors du retrait du processeur. Vous risqueriez d'endommager définitivement la carte système.
Installation d'un processeur
1. Déballez le nouveau processeur.
2. Installez le processeur dans le support.
AVIS : la mise sous tension de l'ordinateur alors que le processeur est mal positionné peut endommager définitivement le processeur et la carte
système. Lorsque vous insérez le processeur dans le support, prenez garde à ne pas tordre les broches de ce dernier.
a. Si vous installez un second processeur sur un support qui n'a jamais servi, retirez la protection en plastique noir du cadre de protection du
processeur.
b. Si ce n'est pas déjà fait, relevez complètement le levier d'éjection du support.
c. Une fois que vous avez aligné le processeur sur les détrompeurs du support ZIF, insérez-le délicatement dans le support.
AVIS : ne forcez pas lorsque vous mettez le processeur en place. S'il est positionné correctement, il s'insère dans le support très facilement.
d. Rabattez le cadre de protection du processeur.
e. Lorsque le processeur est entièrement inséré dans le connecteur, abaissez le levier d'éjection jusqu'à ce qu'il s'enclenche afin de verrouiller le
processeur dans le connecteur.
3. Installez le dissipateur de chaleur.
REMARQUE : si aucun nouveau dissipateur de chaleur n'est fourni, utilisez celui que vous avez retiré à l'étape 5.
a. Si un nouveau dissipateur de chaleur vous a été fourni avec le kit du processeur, retirez le feuillet de protection de la couche de pâte thermique
déjà appliquée sur le dessous du dissipateur.
Si le kit a été livré sans dissipateur de chaleur, procédez comme suit :
À l'aide d'un chiffon propre et non pelucheux, enlevez la pâte qui recouvre le dissipateur de chaleur retiré à l'étape 5.
¡
Ouvrez le paquet de pâte thermique fourni avec le kit du processeur, puis appliquez-en une couche uniforme sur le dessus du processeur.
¡
b. Placez le dissipateur de chaleur sur le processeur.
c. Serrez les vis de fixation sur le dissipateur de chaleur.
4. Remettez le capot de l'ordinateur en place (voir Réinstallation du capot), puis redémarrez l'ordinateur.
Lorsque l'ordinateur démarre, il détecte la présence du nouveau processeur et modifie automatiquement les informations du programme de
configuration du système.
5. Appuyez sur la touche <F2> pour accéder au programme de configuration du système, puis vérifiez que les informations relatives au processeur
correspondent à la configuration de l'ordinateur (voir le Guide technologique Dell pour des renseignements sur l'accès et l'utilisation du programme de
configuration du système).
6. Exécutez les diagnostics du système pour vérifier que le nouveau processeur fonctionne correctement.
2 Processeur
4 Support ZIF
6 Détrompeurs (2)
