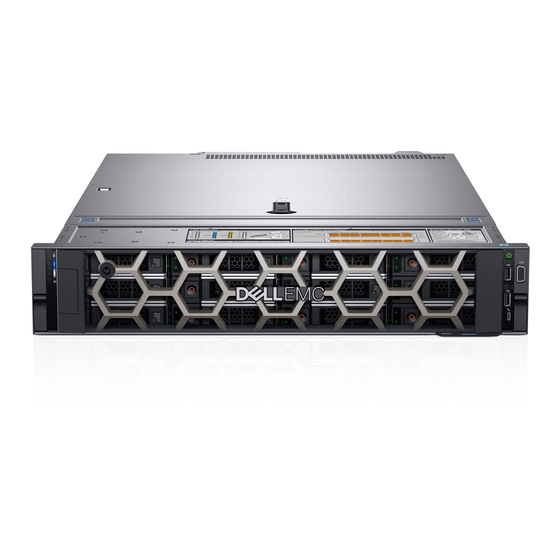

Page 1 Dell EMC PowerEdge R540 Manuel d’installation et de maintenance Modèle réglementaire: E46S Series Type réglementaire: E46S001...
Page 2: Remarques, Précautions Et Avertissements
© 2018 Dell Inc. ou ses filiales. Tous droits réservés. Dell, EMC et les autres marques commerciales mentionnées sont des marques de Dell Inc. ou de ses filiales. Les autres marques peuvent être des marques commerciales de leurs propriétaires respectifs.
Page 3: Table Des Matières
Table des matières 1 Présentation générale du serveur Dell EMC PowerEdge R540............... 8 Configurations prises en charge pour le système PowerEdge R540................8 Vue avant du système............................... 9 Vue du panneau de commande gauche........................12 Vue du panneau de commande droit........................15 Codes des voyants des disques..........................16 Caractéristiques du panneau arrière..........................
Page 4 Détails de la configuration système......................... 50 BIOS du système............................... 50 Utilitaire de configuration iDRAC..........................72 Device Settings (Paramètres du périphérique)...................... 72 Dell Lifecycle Controller..............................72 Gestion intégrée du système............................ 72 Boot Manager (Gestionnaire d’amorçage)........................72 Affichage du Gestionnaire d'amorçage........................73 Menu principal du Gestionnaire d’amorçage......................73 Menu d’amorçage unique du UEFI...........................
Page 5 Installation du carénage d’aération.......................... 85 Ventilateurs de refroidissement............................87 Retrait du ventilateur de refroidissement........................ 87 Installation du ventilateur de refroidissement......................89 Carte de montage PERC interne............................ 91 Retrait de la carte de montage PERC interne......................91 Installation de la carte de montage PERC interne....................93 Retrait de la carte PERC sur la carte de montage PERC interne................
Page 6 Module IDSDM ou vFlash en option..........................143 Retrait de la carte MicroSD.............................143 Installation de la carte MicroSD..........................143 Retrait de la carte IDSDM ou vFlash (en option)....................143 Installation de la carte IDSDM ou vFlash (en option)................... 144 Carte de montage LOM..............................145 Retrait de la carte de montage LOM........................
Page 7 Diagnostics du système intégré Dell..........................185 Exécution des diagnostics intégrés du système à partir du Gestionnaire d’amorçage........185 Exécution des diagnostics intégrés du système à partir du Dell Lifecycle Controller........185 Commandes du diagnostic du système......................... 186 8 Cavaliers et connecteurs..........................187 Connecteurs et cavaliers de la carte système......................
Page 8: Présentation Générale Du Serveur Dell Emc Poweredge R540
Présentation générale du serveur Dell EMC PowerEdge R540 Le système Dell EMC PowerEdge R540 est un système rack 2U à deux sockets qui prend en charge jusqu’à : • Deux processeurs Intel Xeon Scalable • 16 logements DIMM • Deux blocs d’alimentation en CA et CC redondants ou un seul bloc d’alimentation câblé...
Page 9: Vue Avant Du Système
Figure 1. Configurations prises en charge pour un système PowerEdge R540 avec disques arrière Vue avant du système La vue avant affiche les fonctionnalités disponibles sur l’avant du système. Présentation générale du serveur Dell EMC PowerEdge R540...
Page 10 NIC, l’adresse MAC, etc. Si vous avez opté pour l’accès par défaut sécurité à l’iDRAC, l’étiquette d’informations contient également le mot de passe par défaut sécurisé iDRAC. Présentation générale du serveur Dell EMC PowerEdge R540...
Page 11 NIC, l’adresse MAC, etc. Si vous avez opté pour l’accès par défaut sécurité à l’iDRAC, l’étiquette d’informations contient également le mot de passe par défaut sécurisé iDRAC. Présentation générale du serveur Dell EMC PowerEdge R540...
Page 12: Vue Du Panneau De Commande Gauche
Vous pouvez accéder à l’inventaire du système, Dell Lifecycle Controller les journaux ou des journaux système, état d’intégrité du système, et également configurer l’iDRAC, le BIOS et paramètres de mise en réseau.
Page 13: Codes Des Voyants D'intégrité Du Système Et D'id Du Système
Consignes d’installation des cartes d’extension. Codes des voyants d’intégrité du système et d’ID du système Le voyant d’intégrité du système et d’ID du système se trouve sur le panneau de commande de gauche du système. Présentation générale du serveur Dell EMC PowerEdge R540...
Page 14 événements système ou le panneau LCD, si disponible sur le cadre, des messages d’erreur spécifiques. Pour plus d’informations sur les messages d’erreur, consultez le Guide de référence des messages d’erreur pour les serveurs Dell EMC Poweredge, disponible sur Dell.com/qrl Codes des voyants de iDRAC Quick Sync 2 Le module iDRAC Quick Sync 2 (en option) est situé...
Page 15: Vue Du Panneau De Commande Droit
Appuyez sur le bouton d'alimentation pour mettre hors tension normalement un système d'exploitation compatible ACPI. Les ports USB sont 4 broches, 2.0 . Vous Port USB permet de connecter des périphériques USB au système. Présentation générale du serveur Dell EMC PowerEdge R540...
Page 16: Codes Du Voyant D'idrac Direct
Chaque support de disque est doté d’un voyant d’activité et d’un voyant d’état. Les voyants fournissent des informations concernant l’état actuel du disque. Le voyant d’activité indique si le disque est en cours d’utilisation ou non. Le voyant d’état indique la condition de l’alimentation du disque. Présentation générale du serveur Dell EMC PowerEdge R540...
Page 17: Caractéristiques Du Panneau Arrière
Il clignote en vert pendant trois secondes, en orange pendant Reconstruction interrompue. trois secondes, puis s'éteint au bout de six secondes Caractéristiques du panneau arrière La vue arrière affiche les fonctions disponibles à l’arrière du système. Présentation générale du serveur Dell EMC PowerEdge R540...
Page 18 Utilisez les ports Ethernet ou montage LOM (2) SFP+ pour connecter des réseaux LAN au système. Pour plus d’informations sur les ports Ethernet ou SFP+ pris en charge, voir la section Spécifications techniques. Présentation générale du serveur Dell EMC PowerEdge R540...
Page 19 • Pour localiser un système particulier dans un rack. • Pour activer ou désactiver l'ID du système. Pour réinitialiser l'iDRAC, appuyez sur le bouton et maintenez-le enfoncé pendant plus de 15 secondes. Présentation générale du serveur Dell EMC PowerEdge R540...
Page 20 à 12 disques de 3,5 pouces. Logement de carte de montage S.O. Utilisez les logements de carte pleine hauteur pour connecter des cartes d’extension PCIe pleine hauteur Présentation générale du serveur Dell EMC PowerEdge R540...
Page 21 CMA est installé. Bouton d’identification du Appuyez sur le bouton de l'ID du système système : • Pour localiser un système particulier dans un rack. Présentation générale du serveur Dell EMC PowerEdge R540...
Page 22 Pour plus d’informations sur le port série pris en charge, voir la section Spécifications techniques. Emplacement pour carte de S.O. Utilisez les emplacements de carte pour connecter des cartes montage papillon d’extension PCIe pleine hauteur sur la carte de montage papillon. Présentation générale du serveur Dell EMC PowerEdge R540...
Page 23: Codes Des Voyants De Carte Réseau
Chaque carte réseau à l’arrière du système est dotée de voyants qui fournissent des informations sur l’activité et l’état du lien. Le voyant d’activité indique si des données passent par la carte réseau, tandis que le voyant LED de liaison indique la vitesse du réseau connecté. Présentation générale du serveur Dell EMC PowerEdge R540...
Page 24: Codes Du Voyant Du Bloc D'alimentation
Les blocs d’alimentation en CC sont dotés d’une LED qui joue le rôle de voyant. Le voyant indique si l’alimentation fonctionne ou si une erreur s’est produite. Figure 13. Voyant d’état du bloc d’alimentation CA Voyant/poignée d’état du bloc d’alimentation CA Présentation générale du serveur Dell EMC PowerEdge R540...
Page 25 Si deux blocs sont installés, ils doivent être du même type et disposer de la même alimentation maximale de sortie. PRÉCAUTION : la combinaison de blocs d’alimentation en CA et en CC n’est pas prise en charge et provoque une non-correspondance. Présentation générale du serveur Dell EMC PowerEdge R540...
Page 26 Si deux blocs sont installés, ils doivent être du même type et disposer de la même alimentation maximale de sortie. PRÉCAUTION : la combinaison de blocs d’alimentation en CA et en CC n’est pas prise en charge et provoque une non-correspondance. Présentation générale du serveur Dell EMC PowerEdge R540...
Page 27: Écran Lcd
Pour plus d’informations relatives aux messages d’événements et d’erreurs générés par le micrologiciel du système et les agents qui surveillent les composants du système, consultez la page Recherche du code d’erreur sur Dqrl.dell.com. L’écran LCD est disponible uniquement sur le cadre avant en option. Le cadre avant en option peut être installé à chaud.
Page 28: Menu Setup (Configuration)
Set (Configurer) du menu Setup (Configurer). Température Affiche la température du système en Celsius et Fahrenheit. Le format d'affichage peut être configuré dans le sous- menu d'accueil Set (Configurer) du menu Setup (Configurer). Présentation générale du serveur Dell EMC PowerEdge R540...
Page 29: Localisation Du Numéro De Série De Votre Système
Les informations peuvent également se trouver sur une étiquette située sur le châssis du système. Le numéro de série EST (Enterprise Service Tag) se trouve à l’arrière du système. Dell utilise ces informations pour acheminer les appels de support vers le technicien pertinent.
Page 30: Étiquette Des Informations Système
Étiquette des informations système Figure 17. PowerEdge R540 – Informations de service Présentation générale du serveur Dell EMC PowerEdge R540...
Page 31 Figure 18. Informations sur la mémoire Figure 19. Installation de l’adaptateur OCP et de la carte de montage PERC interne Figure 20. Installation de la carte de montage Présentation générale du serveur Dell EMC PowerEdge R540...
Page 32 Figure 21. Installation du disque arrière Présentation générale du serveur Dell EMC PowerEdge R540...
Page 33: Ressources De Documentation
Pour afficher le document qui est répertoriée dans le tableau des ressources de documentation : • Sur le site de support Dell EMC : Dans le tableau, cliquez sur le lien de documentation qui est fourni dans la colonne Location (Emplacement).
Page 34 Gestion de votre système Pour plus d’informations sur le logiciel de gestion Dell.com/poweredgemanuals des systèmes fourni par Dell, voir le manuel « Dell OpenManage Systems Management Overview » (Guide de présentation de la gestion des systèmes Dell OpenManage).
Page 35 Tâche Document Emplacement Dépannage du système Pour plus d’informations sur l’identification et la Dell.com/poweredgemanuals résolution des problèmes du serveur PowerEdge, reportez-vous au Guide de dépannage du serveur. Ressources de documentation...
Page 36: Caractéristiques Techniques
Caractéristiques techniques Dimensions du système Figure 22. Dimensions du système Dell EMC PowerEdge R540 Tableau 18. Dimensions du système Dell EMC R540 Za (avec le Za (sans le cadre) cadre) 482,0 mm 434,0 mm 86,8 mm 35,84 mm 22 mm...
Page 37: Poids Du Châssis
29,68 kg (65,43 lb) Spécifications du processeur Le Système Dell EMC PowerEdge R540 prend en charge jusqu’à deux processeurs Intel Xeon Scalable et jusqu’à 20 cœurs par processeur. Systèmes d'exploitation pris en charge Le modèle Dell EMC PowerEdge R540 prend en charge les systèmes d’exploitation suivants : •...
Page 38: Spécifications Des Blocs D'alimentation (Psu)
Caractéristiques du bus d’extension Le système Dell EMC PowerEdge R540 prend en charge les cartes d’extension PCI express (PCIe) de troisième génération, qui doivent être installées sur la carte système à l’aide de cartes de montage pour carte d’extension. Le système R540 prend en charge trois types de carte de montage pour carte d’extension.
Page 39: Caractéristiques Du Contrôleur De Stockage
Jusqu’à 8 lecteurs SATA SSD internes, remplaçables à chaud de 3,5 pouces ou de 2,5 pouces avec adaptateur de lecteur Lecteurs optiques Le système Dell EMC PowerEdge R540 prend en charge un lecteur DVD-ROM SATA ou un lecteur DVD+/-RW en option. Lecteurs de bande Le Dell EMC PowerEdge R540 système prend en charge les périphériques de sauvegarde sur bande externes.
Page 40: Spécifications Des Ports Et Connecteurs
Vous pouvez installer jusqu’à six cartes réseau PCIe supplémentaires. Ports VGA Le port Video Graphics Array (VGA) vous permet de connecter le système à un écran VGA. Le Dell EMC PowerEdge R540 système prend en charge deux ports VGA de 15 broches.
Page 41: Spécifications Environnementales
Spécifications environnementales REMARQUE : Pour plus d’informations relatives aux certifications environnementales, veuillez vous reporter à la fiche technique environnementale du produit qui se trouve dans la section Manuels et documents sur Dell.com/poweredgemanuals Tableau 25. Spécifications de température Température Spécifications Stockage De -40 °C à...
Page 42: Température De Fonctionnement Standard
Tableau 28. Caractéristiques de choc maximal Choc maximal Spécifications En fonctionnement Six chocs consécutifs en positif et en négatif sur les axes x, y et z de 6 G pendant un maximum de 11 ms. Stockage Six chocs consécutifs de 71 G pendant un maximum de 2 ms en positif et négatif sur les axes x, y et z (une impulsion de chaque côté...
Page 43: Restrictions De La Température Étendue De Fonctionnement
• Barrette LRDIMM non prise en charge. • Les cartes de périphériques non homologuées par Dell et/ou les cartes de périphériques supérieures à 25 W ne sont pas prises en charge. • L’unité de sauvegarde sur bande (TBU) n’est pas prise en charge.
Page 44: Caractéristiques De Contamination De Particules Et Gazeuse
Configuration du stockage Avant 8 lecteurs 12 lecteurs 12 lecteurs Numéro de TDP (W) Nombre de Température Température Température Température processeur noyaux ambiante = ambiante = ambiante = ambiante = 35 °C 35 °C 30 °C 30 °C Modèle Intel Xéno n Gold 6 138 Modèle Intel Xéno n Gold 6 130...
Page 45 Contamination particulaire Spécifications REMARQUE : Cette condition s’applique uniquement aux environnements de datacenter. Les exigences de filtration d'air ne s'appliquent pas aux équipements IT conçus pour être utilisés en dehors d'un data center, dans des environnements tels qu'un bureau ou en usine. REMARQUE : L'air qui entre dans le data center doit avoir une filtration MERV11 ou MERV13.
Page 46: Installation Et Configuration Initiales Du Système
L’iDRAC (Integrated Dell Remote Access Controller) est conçu pour améliorer la productivité des administrateurs système et la disponibilité générale des systèmes Dell. iDRAC avertit les administrateurs des problèmes système et leur permet d'effectuer la gestion à distance du système. Cela réduit le besoin d'accéder physiquement au système.
Page 47: Connexion À L'idrac
Pour plus d'informations sur les pilotes, la documentation et les livres blancs sur le QAT Intel, consultez https://01.org/intel-quickassist- technology. Pour plus d’informations sur la connexion à iDRAC et les licences iDRAC, consultez le Guide d’utilisation d’iDRAC (Integrated Dell Remote Access Controller) le plus récent à l’adresse Dell.com/poweredgemanuals.
Page 48: Méthodes De Téléchargement Du Micrologiciel Et Des Pilotes
Utilisation du support virtuel iDRAC Dell.com/idracmanuals Téléchargement des pilotes et du micrologiciel Dell EMC vous recommande de télécharger et d’installer la dernière version du BIOS, des pilotes et du micrologiciel de gestion des systèmes sur votre système. Prérequis Assurez-vous d'effacer la mémoire cache du navigateur Web avant de télécharger les pilotes et le micrologiciel.
Page 49: Applications De Gestion Pré-Système D'exploitation
Sujets : • Options permettant de gérer les applications pré-système d'exploitation • System Setup (Configuration du système) • Dell Lifecycle Controller • Boot Manager (Gestionnaire d’amorçage) • Amorçage PXE Options permettant de gérer les applications pré- système d'exploitation Votre système comporte les options suivantes pour gérer le système de pré-exploitation :...
Page 50: Détails De La Configuration Système
UEFI (Unified Extensible Firmware Interface) Vous pouvez activer ou désactiver de nombreux paramètres iDRAC à l’aide de l’utilitaire iDRAC Settings (Paramètres iDRAC). Pour plus d’informations sur cet utilitaire, consultez le Integrated Dell Remote Access Controller User’s Guide (Guide d’utilisation d’iDRAC) sur Dell.com/poweredgemanuals.
Page 51: Affichage Des Informations Système
TPM (Trusted Platform Module) et l’amorçage sécurisé UEFI. Permet également de gérer les boutons d’alimentation et NMI du système. Commande Dell OS Définit les informations du système d’exploitation redondant pour le contrôle du système d’exploitation redondant. Paramètres divers Fournit les options permettant de modifier la date et l’heure du système.
Page 52: Memory Settings (Paramètres De Mémoire)
Option Description Nom de modèle du Spécifie le nom du modèle du système. système Version du BIOS du Spécifie la version du BIOS installée sur le système. système. Version du moteur Spécifie la révision actuelle du micrologiciel du moteur de gestion. de gestion du système Le numéro de...
Page 53: Processor Settings (Paramètres Du Processeur)
Option Description System Memory Indique la tension de la mémoire système. Voltage Video Memory Indique la quantité de mémoire vidéo disponible. System Memory Indique si les tests de la mémoire système sont exécutés pendant l'amorçage du système. Les options sont Testing Enabled (Activé) et Disabled (Désactivé).
Page 54 Option Description Logical Processor Permet d'activer ou de désactiver les processeurs logiques et d'afficher le nombre de processeurs logiques. Si l'option Logical Processor (Processeur logique) est définie sur Enabled (Activé), le BIOS affiche tous les processeurs logiques. Si cette option est définie sur Disabled (Désactivé), le BIOS n'affiche qu'un processeur logique par cœur.
Page 55: Paramètres Sata
Option Description Processor Core Spécifie la fréquence maximale du cœur du processeur. Speed Process Bus Speed Affiche la vitesse de bus du processeur. Processor n REMARQUE : Selon le nombre de processeurs, il peut y avoir jusqu’à n listes de processeurs. Les paramètres suivants sont indiqués pour chaque processeur installé...
Page 56: Détails Des Paramètres Sata
Dans l'écran BIOS du système, cliquez sur SATA Settings (Paramètres SATA). Détails des paramètres SATA Les informations détaillées affichées à l’écran Sata Settings(Paramètres SATA) sont les suivantes : Option Description SATA intégré Vous permet de définir l'option SATA intégré sur les modes hors tension, AHCIou RAID. Par défaut, l’option est définie sur le mode AHCI.
Page 57: Détails Des Paramètres D'amorçage
Dans l’écran System Setup Main Menu , (Menu principal de configuration du système) cliquez sur System BIOS (BIOS du système). Dans l'écran System BIOS (BIOS du système), cliquez sur Boot Settings (Paramètres d'amorçage). Détails des paramètres d'amorçage Le détail de l’écran Boot Settings (Paramètres d’amorçage) est le suivant : Option Description Boot Mode...
Page 58: Modification De La Séquence D'amorçage
BIOS. REMARQUE : Pour obtenir les dernières informations sur les systèmes d’exploitation pris en charge, rendez-vous sur le site Dell.com/ossupport Modification de la séquence d’amorçage À propos de cette tâche Vous devrez peut-être modifier l’ordre d’amorçage si vous souhaitez amorcer à partir d’une clé USB ou d’un lecteur optique. La procédure ci-dessous peut différer si vous avez sélectionné...
Page 59: Integrated Devices (Périphériques Intégrés)
Option Description Paramètres iSCSI Permet de contrôler la configuration du périphérique iSCSI. UEFI Tableau 38. Détail de l’écran UEFI iSCSI Settings Option Description Nom de l'initiateur iSCSI Spécifie le nom de l’initiateur iSCSI au format IQN. Périphérique1 iSCSI Active ou désactive le périphérique iSCSI. Lorsque cette option est désactivée, une option d’amorçage UEFI est créée automatiquement pour le périphérique iSCSI.
Page 60 Option Description iDRAC Direct USB Le port USB direct de l'iDRAC est géré par l'iDRAC exclusivement avec une visibilité aucun hôte. Cette option est Port définie sur Activé ou Désactivé. Lorsqu'elle est définie sur Désactivé, iDRAC ne détecte pas tous les périphériques USB installé...
Page 61 Option Description Memory Mapped Active ou désactive la prise en charge des périphériques PCIe qui requièrent des capacités de mémoire I/O above 4 GB importantes. Activez cette option uniquement pour les systèmes d'exploitation 64 bits. Par défaut, l’option est réglée sur Activé. Memory Mapped Lorsqu'il est réglé...
Page 62: Serial Communication (Communications Série)
Option Description Option Description (Fractionnement automatique) et Manual bifurcation (Fractionnement manuel) Slot 1 Bifurcation Fractionnement x4 ou x8 Slot 2 Bifurcation Fractionnement x4 ou x8 Fractionnement x4 ou x8 Slot 3 Bifurcation Fractionnement x16 ou x4 ou x8 ou x4x4x8 ou x8x4x4 Slot 4 Bifurcation Fractionnement x4 Slot 5 Bifurcation...
Page 63: Affichage Des System Profile Settings (Paramètres Du Profil Du Système)
Option Description REMARQUE : Chaque fois que le système démarre, le BIOS synchronise le paramètre MUX série enregistré dans l'iDRAC. Le paramètre MUX série peut être modifié séparément dans l'iDRAC. Le chargement des paramètres par défaut du BIOS dans l'utilitaire de configuration du BIOS ne peut pas toujours faire revenir ce paramètre à...
Page 64 Option Description par défaut. DAPC correspond à Dell Active Power Controller..Autres options : Performance Per Watt (OS) (Performances par watt [SE]), Performance et Workstation Performance (Performances de la station de travail). REMARQUE : Tous les paramètres dans l’écran du profil système sont uniquement disponibles lorsque le profil du système est défini sur Custom (Personnalisé).
Page 65: Affichage De La Sécurité Du Système
Option Description Gestion d'alimentation de liaison Gestion Active ou désactive le PCI ASPM L1 Gestion d'alimentation de liaison. Par défaut, l’option est réglée sur Activé. d'alimentation de liaison PCI ASPM L1 System Security (Sécurité du système) L’écran System Security (Sécurité du système) permet d’exécuter des fonctions spécifiques telles que la définition du mot de passe de l'système et du mot de passe de configuration et la désactivation du bouton d’alimentation.
Page 66 Option Description Tableau 41. Informations de sécurité TPM 1.2 Option Description TPM Information Vous permet de modifier l'état opérationnel du module TPM. Cette option a la valeur Enable (Activer) par défaut. Micrologiciel du module TPM Indique la version du micrologiciel du TPM. TPM Status Spécifie l'état du module TPM.
Page 67 Option Description AC Power Recovery Vous permet de régler la façon dont le système prend en charge le décalage de mise sous tension une fois le Delay courant alternatif restauré dans le système. Par défaut, l’option est réglée sur 1x. User Defined Delay Vous permet de régler le paramètre User Defined Delay (Délai défini par l'utilisateur) lorsque l'option User Defined (60 s to 240 s)
Page 68: Création D'un Mot De Passe Système Et De Configuration
Option Description Options Description Mode déployé limite les transitions de mode programmé. Secure Boot Policy Spécifie la liste des certificats et des hachages qu’utilise l’amorçage sécurisé pour authentifier des images. Summary Secure Boot Configure la stratégie personnalisée d'amorçage sécurisé. Pour activer cette option, définissez la stratégie de Custom Policy démarrage sécurisé...
Page 69: Suppression Ou Modification Du Mot De Passe D'système Et De Configuration
Étapes Mettez sous tension ou redémarrez le système. Saisissez le mot de passe du système, puis appuyez sur la touche Entrée. Étape suivante Si État du mot de passe est défini sur Verrouillé, saisissez le mot de passe du système, puis appuyez sur Entrée lorsque vous y êtes invité au redémarrage.
Page 70: Affichage Du Contrôle Du Système D'exploitation Redondant
Il est possible de combiner l’utilisation des options Password Status (État du mot de passe) et Setup Password (Mot de passe de configuration) pour empêcher toute modification non autorisée du mot de passe système. Commande Dell OS Dans l'écran Contrôle du système d'exploitation redondant, vous pouvez définir les informations du système d’exploitation redondant.
Page 71: Miscellaneous Settings (Paramètres Divers)
Option Description REMARQUE : Le BIOS va désactiver le périphérique au niveau du matériel, de sorte qu’il ne soit pas accessible par le système d’exploitation. Redundant OS Boot REMARQUE : Cette option est désactivée si Redundant OS Location (Emplacement SE redondant) est défini sur None (Aucun) ou si Redundant OS State (État du SE redondant) est défini sur Hidden (Masqué).
Page 72: Utilitaire De Configuration Idrac
Certaines configurations de plateforme peuvent ne pas prendre en charge l'ensemble des fonctionnalités du Lifecycle Controller. Pour plus d’informations sur la configuration du Dell Lifecycle Controller, la configuration du matériel et du micrologiciel et le déploiement du système d’exploitation, voir la documentation relative au Lifecycle Controller sur Dell.com/poweredgemanuals.
Page 73: Affichage Du Gestionnaire D'amorçage
Affichage du Gestionnaire d'amorçage À propos de cette tâche Pour accéder au Gestionnaire d'amorçage : Étapes Allumez ou redémarrez le système. Appuyez sur F11 dès l'apparition du message suivant : F11 = Boot Manager Si le système d'exploitation commence à se charger alors que vous n'avez pas encore appuyé sur F11, attendez que le système finisse de démarrer, puis redémarrez-le et réessayez.
Page 74: Amorçage Pxe
Amorçage PXE Vous pouvez utiliser l'option PXE (Preboot Execution Environment, environnement d'exécution préamorçage) pour amorcer et configurer les systèmes en réseau, à distance. Pour accéder à l' amorçage PXE option, démarrez le système, puis appuyez sur F12 pendant le POST au lieu d'utiliser standard Séquence d'amorçage dans la configuration du BIOS.
Page 75: Installation Et Retrait Des Composants Du Système
Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 76: Cadre Avant En Option
• Tournevis cruciforme Phillips n° 2 • Un tournevis Torx #T30 • Tournevis Torx T8 • bracelet antistatique Vous devez être muni des outils suivants pour assembler les câbles pour un module d'alimentation en CC : • Pince AMP 90871-1 ou équivalent •...
Page 77: Installation Du Cadre Avant
Installation du cadre avant Prérequis Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. Étapes Identifiez et retirez la clé du cadre. REMARQUE : La clé du cadre est incluse dans le module de cadre LCD. Alignez l’extrémité droite du cadre avec le système et insérez-la. Appuyez sur le cadre jusqu’à...
Page 78: Installation Du Capot Du Système
Étapes À l’aide d’un tournevis à tête plate de 1/4 pouce ou d’un tournevis cruciforme n° 2, tournez le verrou de dégagement du loquet dans le sens inverse des aiguilles d’une montre pour le mettre en position déverrouillée. Soulevez le loquet pour faire glisser le capot du système en arrière et désengager les pattes du capot du système des logements du guidage du système.
Page 79: Cache De Fond De Panier
Figure 26. Installation du capot du système Étapes suivantes Rebranchez les périphériques et branchez le système sur la prise secteur. Mettez le système sous tension, y compris les périphériques connectés. Cache de fond de panier Retrait du cache de fond de panier Prérequis Suivez les consignes de sécurité...
Page 80: Installation Du Cache De Fond De Panier
Figure 27. Retrait du cache de fond de panier Installation du cache de fond de panier Prérequis Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. Suivez la procédure décrite dans la section Avant une intervention à l’intérieur de l’ordinateur.
Page 81: À L'intérieur Du Système
Figure 28. Installation du cache de fond de panier Étape suivante Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre système. À l’intérieur du système REMARQUE : Les composants remplaçables à chaud sont indiqués en orange et les ergots sur les composants sont indiqués en bleu.
Page 82 Figure 29. Intérieur du système sans bâti de disques arrière Installation et retrait des composants du système...
Page 83: Carénage À Air
Figure 30. Intérieur du système avec bâti de disques arrière Plaquette d’information Fond de panier de disques Ventilateurs de refroidissement Module de mémoire CPU 1 UC 2 Carte système Carte de montage LOM Carte de montage PERC interne Carénage à air Carte de montage papillon Carénage d’aération (système à...
Page 84 Étape Tenez le carénage d’aération par les deux extrémités et soulevez-le pour le retirer du système. Figure 31. Retrait du carénage d’aération REMARQUE : Le carénage d’aération du système à 2 disques de 3,5 pouces arrière est différent. Cependant, la procédure de retrait du carénage d’aération est identique.
Page 85: Installation Du Carénage D'aération
Étapes suivantes Le cas échéant, Installation du carénage d’aération Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre système. Installation du carénage d’aération Prérequis Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.
Page 86 Figure 32. Installation du carénage d’aération REMARQUE : La procédure pour installer le carénage d’aération pour le système à 2 disques de 3,5 pouces arrière est identique. Installation et retrait des composants du système...
Page 87: Ventilateurs De Refroidissement
Étapes suivantes Si elle a été retirée, installez la carte de montage papillon. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre système. Ventilateurs de refroidissement Retrait du ventilateur de refroidissement Les procédures de retrait des ventilateurs standard et hautes performances sont identiques. Prérequis Suivez les consignes de sécurité...
Page 88 Figure 33. Déconnexion du câble du ventilateur du connecteur PIB Appuyez sur la patte de dégagement et sortez le ventilateur de refroidissement de son bâti. Installation et retrait des composants du système...
Page 89: Installation Du Ventilateur De Refroidissement
Figure 34. Retrait du ventilateur de refroidissement Étapes suivantes Installation du ventilateur de refroidissement. Installation de la carte de montage PERC interne Installation du carénage d’aération Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre système.
Page 90 Figure 35. Installation du ventilateur de refroidissement REMARQUE : Dans le système à 12 disques de 3,5 pouces, branchez le câble du ventilateur 1 au connecteur de la carte intercalaire d’alimentation. Installation et retrait des composants du système...
Page 91: Carte De Montage Perc Interne
Figure 36. Connexion du câble du ventilateur au connecteur PIB Étapes suivantes Installation de la carte de montage PERC interne Vérifiez que tous les câbles sont correctement acheminés. Installation du carénage d’aération Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre système.
Page 92 Figure 37. Retrait de la carte de montage PERC interne Retournez la carte de montage interne afin que la carte PERC se trouve face vers le haut. Appuyez sur le connecteur du câble et débranchez le câble relié à la carte PERC interne. Figure 38.
Page 93: Installation De La Carte De Montage Perc Interne
Installation de la carte de montage PERC interne Installation de la carte de montage PERC interne Prérequis Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. Étapes Connectez le câble à la carte PERC interne. Figure 39. Connexion du câble à la carte de montage PERC interne Tout en maintenant les points de contact bleus, alignez le logement de la carte de montage PERC interne sur le guide de la carte système.
Page 94: Retrait De La Carte Perc Sur La Carte De Montage Perc Interne
Figure 40. Installation de la carte de montage PERC interne Branchez les câbles au backplane, puis acheminez les câbles vers le loquet de guidage des câbles pour fermer le loquet. Étapes suivantes Installation du carénage d’aération Suivez la procédure décrite dans la section Après une intervention à...
Page 95: Installation D'une Carte Perc Sur La Carte De Montage Perc Interne
Figure 41. Retrait de la carte PERC sur la carte de montage PERC interne Étapes suivantes Installation de la carte de montage PERC interne Installation du carénage d’aération Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre système.
Page 96: Commutateur D'intrusion
Figure 42. Installation d’une carte PERC sur une carte de montage PERC interne Étapes suivantes Installation de la carte de montage PERC interne Installation du carénage d’aération Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre système.
Page 97: Installation Du Commutateur D'intrusion
Figure 43. Retrait d’un commutateur d’intrusion Étape suivante Installation du commutateur d’intrusion. Installation du commutateur d’intrusion Prérequis Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. Suivez la procédure décrite dans la section Avant une intervention à l’intérieur de l’ordinateur.
Page 98: Disques
Figure 44. Installation d’un commutateur d’intrusion Faites glisser le commutateur d’intrusion jusqu’à ce qu’il soit correctement installé dans le logement du commutateur d’intrusion. Branchez le câble du commutateur d’intrusion sur le connecteur de la carte système. Étapes suivantes Installation de la carte de montage PERC interne Suivez la procédure décrite dans la section Après une intervention à...
Page 99: Installation D'un Cache De Disque
Figure 45. Retrait d’un cache de disque Étape suivante Installation d’un cache de disque Installation d’un cache de disque La procédure d’installation des caches de disques de 2,5 pouces et 3,5 pouces est identique. Prérequis Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.
Page 100: Retrait D'un Disque De 2,5 Pouces Sur Un Adaptateur De Disque De 3,5 Pouces
Retrait d’un disque de 2,5 pouces sur un adaptateur de disque de 3,5 pouces Prérequis Suivez les consignes de sécurité répertoriées dans Consignes de sécurité. Retrait d’un adaptateur de disque de 3,5 pouces sur un support de disque de 3,5 pouces REMARQUE : Un disque de 2,5 pouces est installé...
Page 101: Retrait D'un Adaptateur De Disque De 3,5 Pouces Sur Un Support De Disque De 3,5 Pouces
Étapes Alignez les trous de vis du disque de 2,5 pouces sur les trous de vis de l’adaptateur de disque de 3,5 pouces. À l’aide d’un tournevis cruciforme n° 2, fixez le disque de 2,5 pouces sur l’adaptateur de disque de 3,5 pouces. Figure 48.
Page 102: Installation D'un Adaptateur De Disque De 3,5 Pouces Sur Un Support De 3,5 Pouces
Figure 49. Retrait d’un adaptateur de disque de 3,5 pouces sur un support de disque de 3,5 pouces Étape suivante Installation d’un adaptateur de disque de 3,5 pouces sur un support de 3,5 pouces Installation d’un adaptateur de disque de 3,5 pouces sur un support de 3,5 pouces Prérequis Suivez les consignes de sécurité...
Page 103: Retrait D'un Support De Disque
Figure 50. Installation d’un adaptateur de disque de 3,5 pouces sur un support de 3,5 pouces Étapes suivantes Installez le support de disque de 3,5 pouces dans le système. Le cas échéant, installez le cadre avant. Retrait d’un support de disque Prérequis Suivez les consignes de sécurité...
Page 104: Installation D'un Support De Disque
Figure 51. Retrait d’un support de disque Étapes suivantes Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre système. Installez un support de disque. Si vous ne remettez pas le disque en place immédiatement, insérez un cache de disque dans l’emplacement vide pour un bon refroidissement du système.
Page 105: Retrait Du Disque De Son Support
Étapes Appuyez sur le bouton d’éjection situé à l’avant du support de disque pour ouvrir la poignée de dégagement. Insérez le support de disque dans le logement de disque et faites-le glisser jusqu’à ce que le disque se connecte au backplane. Refermez la poignée de dégagement du support de disque afin de verrouiller le disque.
Page 106: Installation D'un Disque Dans Son Support
Figure 53. Retrait du disque de son support Étape suivante Le cas échéant, Installation d’un disque dans son support Installation d’un disque dans son support Prérequis PRÉCAUTION : La combinaison de supports de disque de générations différentes de serveurs PowerEdge n’est pas prise en charge.
Page 107: Mémoire Système
Figure 54. Installation d’un disque dans son support Mémoire système Recommandations de mémoire système Les systèmes PowerEdge prennent en charge les barrettes DIMM DDR4 avec registre (RDIMM) et les barrettes DIMM à charge réduite (LRDIMM). La mémoire système contient les instructions qui sont exécutées par le processeur. Le système comporte 16 logements de mémoire.
Page 108: Consignes Générales Pour L'installation Des Barrettes De Mémoire
Figure 55. Emplacement des supports de mémoire Les canaux de mémoire sont répartis comme suit : Tableau 43. Canaux de mémoire Processeur Canal 0 Canal 1 Canal 2 Canal 3 Canal 4 Canal 5 Processeur 1 Logements A1, Logements A2, Logements A3 Logements A4 et Logements A5 et A10...
Page 109: Consignes Spécifiques À Chaque Mode
• Profil système sélectionné (par exemple, performances optimisées, ou Personnalisé [peuvent être exécutées à grande vitesse ou inférieur]) • Vitesse maximale de la barrette DIMM prise en charge des processeurs • Vitesse maximale prise en charge des barrettes DIMM REMARQUE : MT/s indique la vitesse de la barrette DIMM en méga-transferts par seconde.
Page 110 Mode de résistance aux pannes Dell Le Dell Fault Resilient Mode (Mode de résistance aux pannes Dell) établit une zone de mémoire résistante aux pannes. Ce mode peut être utilisé par un système d’exploitation qui prend en charge la Installation et retrait des composants du système...
Page 111: Mode Optimiseur
Memory Operating Mode Description fonction de chargement d’applications critiques ou permet au noyau du système d’exploitation d’optimiser la disponibilité du système. Mode Optimiseur Ce mode prend en charge la correction des données d'un seul appareil (SDDC) uniquement pour les modules de mémoire qui utilisent une largeur d'appareil x 4.
Page 112: Retrait D'une Barrette De Mémoire
Processeur Configuration Population de la mémoire Informations sur l’installation de mémoire Double processeur Ordre d’installation optimisé (canal A{1}, B{1}, A{2}, B{2}, A{3}, • Une quantité impaire de logements (remplissez dans l'ordre indépendant) B{3} ... de barrettes DIMM par processeur est autorisée. de round robin en commençant par le •...
Page 113: Installation D'une Barrette De Mémoire
PRÉCAUTION : Ne tenez les barrettes de mémoire que par les bords de la carte, en veillant à ne pas toucher le milieu de la barrette de mémoire ou les contacts métalliques. Appuyez sur les dispositifs d'éjection vers l'extérieur sur les deux extrémités du support de barrette de mémoire pour dégager le module de mémoire de son support.
Page 114: Processeurs Et Dissipateurs De Chaleur
Figure 57. Installation d’une barrette de mémoire Étapes suivantes Installation du carénage d’aération Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre système. Pour vérifier si le module de mémoire a été correctement installé, appuyez sur la touche F2 et accédez au menu principal de la configuration système >...
Page 115: Retrait Du Processeur Sans Structure Du Module De Processeur Et Dissipateur De Chaleur
Figure 58. Retrait du module du processeur et du dissipateur de chaleur Étape suivante Installation du module processeur et dissipateur de chaleur Retrait du processeur sans structure du module de processeur et dissipateur de chaleur Prérequis REMARQUE : Ne retirez le processeur du module processeur et dissipateur de chaleur que si vous remplacez le processeur ou le dissipateur de chaleur.
Page 116 Figure 59. Pliage du support de processeur Soulevez le support et le processeur pour les retirer du dissipateur de chaleur, puis placez le connecteur du processeur orienté vers le bas sur le plateau du processeur. Pliez les bords extérieurs du support pour dégager le processeur du support. REMARQUE : Vérifiez que le processeur et le support sont placés dans le plateau après le retrait du dissipateur de chaleur.
Page 117: Installation Du Processeur Sans Structure Dans Un Module De Processeur Et De Dissipateur De Chaleur
Installation du processeur sans structure dans un module de processeur et de dissipateur de chaleur Prérequis Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. Étapes Placez le processeur à l'intérieur du plateau. REMARQUE : Assurez-vous que l'indicateur de broche 1 sur le plateau du CPU est aligné avec l'indicateur de broche 1 sur le processeur.
Page 118 Figure 62. Application de graisse thermique sur la partie supérieure du processeur Placez le dissipateur de chaleur sur le processeur et poussez vers le bas de façon à fixer le support sur le dissipateur de chaleur. REMARQUE : • Assurez-vous que les deux trous des broches de guidage sur le support correspondent aux trous de guidage sur le dissipateur de chaleur.
Page 119: Installation Du Module Processeur Et Dissipateur De Chaleur
Figure 63. Installation du dissipateur de chaleur sur le processeur Étapes suivantes Installation du module processeur et dissipateur de chaleur Installation du carénage d’aération Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre système. Installation du module processeur et dissipateur de chaleur Prérequis PRÉCAUTION : Ne retirez jamais le dissipateur de chaleur d’un processeur, sauf si vous souhaitez remplacer le processeur.
Page 120: Cartes D'extension Et Cartes De Montage Pour Cartes D'extension
REMARQUE : Assurez-vous que le module de processeur et dissipateur de chaleur est parallèle à la carte système pour éviter d’endommager les composants. Appuyez sur les clips de fixation bleus pour bien mettre en place le dissipateur de chaleur. À l’aide du tournevis Torx T30, serrez les vis situées sur le dissipateur de chaleur dans l’ordre ci-dessous : Serrez partiellement la première vis (environ 3 tours).
Page 121 BOSS M.2 (SATA) (Dell) Carte réseau (Broadcom/INTEL) 6, 5 PERC9.14G/PERC10 (FXN) Logement intégré RAID : PERC9.14G/PERC10 (interne) (Dell) Logement intégré Tableau 48. Configurations de la carte de montage : Pas de RSR - 2 CPU Type de carte Priorité du logement Nombre maximum de cartes Carte de montage LOM ;...
Page 122 4, 5 Carte réseau (Broadcom/INTEL) 6, 5, 4 PERC9.14G/PERC10 (FXN) Logement intégré RAID : PERC9.14G/PERC10 (interne) (Dell) Logement intégré Tableau 49. Configurations de la carte de montage : FH - 1 CPU et 2 CPU Type de carte Priorité du logement Nombre maximum de cartes Carte de montage LOM ;...
Page 123 Priorité du logement Nombre maximum de cartes PERC9.14G/PERC10 (FXN) Logement intégré RAID : PERC9.14G/PERC10 (interne) (Dell) Logement intégré Tableau 51. Configurations de la carte de montage : BTF + 3 XLP - 1 CPU Type de carte Priorité du logement Nombre maximum de cartes Carte de montage LOM ;...
Page 124: Retrait De La Carte D'extension Hors De La Carte De Montage Pour Cartes D'extension
Priorité du logement Nombre maximum de cartes NIC (Intel/Emulex/Mellanox/Solarflare) Carte contrôleur (EMULEX/QLOGIC) Carte réseau (Mellanox/QLOGIC/INTEL/ Solarflare) BOSS M.2 (SATA) (Dell) Carte PCIe SSD (Samsung) 3, 4, 2, 5 Carte contrôleur (QLOGIC) 3, 4, 2, 5 Carte réseau (Broadcom/INTEL/Mellanox/ 4, 3, 5 QLOGIC) Carte contrôleur (EMULEX/QLOGIC)
Page 125 Figure 65. Retrait d’une carte d’extension de la carte de montage mi-hauteur Figure 66. Retrait d’une carte d’extension de la carte de montage pleine hauteur X1 Installation et retrait des composants du système...
Page 126 Figure 67. Retrait d’une carte d’extension de la carte de montage papillon Si la carte d’extension ne va pas être remplacée, installez une plaque de recouvrement. Figure 68. Installation d’une plaque de recouvrement pour la carte de montage mi-hauteur Installation et retrait des composants du système...
Page 127 Figure 69. Installation d’une plaque de recouvrement pour la carte de montage pleine hauteur X1 Figure 70. Installation d’une plaque de recouvrement pour la carte de montage papillon Étapes suivantes Installez une carte d’extension dans la carte de montage pour cartes d’extension.
Page 128: Installation D'une Carte D'extension Dans La Carte De Montage Pour Carte D'extension
Si vous retirez définitivement la carte, installez une plaque de recouvrement métallique sur le logement d’extension vide, puis poussez le loquet de la carte d’extension. REMARQUE : Vous devez installer une plaque de recouvrement sur un logement de carte d’extension vide pour conserver la certification FCC (Federal Communications Commission) du système.
Page 129 Figure 72. Retrait d’une plaque de recouvrement pour la carte de montage pleine hauteur X1 Figure 73. Retrait d’une plaque de recouvrement pour la carte de montage papillon Tenez la carte d’extension par ses bords et alignez le connecteur latéral de la carte sur le connecteur de carte d’extension de la carte de montage.
Page 130 Insérez fermement le connecteur latéral de la carte dans le connecteur de carte d’extension, jusqu’à ce que la carte soit complètement en place. Fermez le loquet de fixation de la carte d’extension. Figure 74. Installation d’une carte d’extension dans la carte de montage mi-hauteur Figure 75.
Page 131: Retrait D'une Carte D'extension De La Carte Système
Figure 76. Installation d’une carte d’extension dans la carte de montage papillon Étapes suivantes Le cas échéant, connectez les câbles à la carte d’extension. Le cas échéant, installez le carénage d’aération. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre système.
Page 132 Figure 77. Retrait d’une carte d’extension de la carte système Si la carte d’extension ne va pas être remplacée, installez une plaque de recouvrement en suivant les opérations suivantes : Alignez la plaque de recouvrement avec le logement sur le système. b Poussez la plaque de recouvrement vers le bas jusqu’à...
Page 133: Installation D'une Carte D'extension Sur La Carte Système
Figure 78. Installation de la plaque de recouvrement REMARQUE : Les plaques de recouvrement doivent être installées sur les logements de carte d’extension vides pour maintenir l’homologation FCC du système. Les plaques retiennent également la poussière et les saletés du système et aident au refroidissement et à...
Page 134 Figure 79. Retrait de la plaque de recouvrement REMARQUE : Gardez de côté la plaque de recouvrement pour une utilisation ultérieure. Les plaques de recouvrement doivent être installées dans des logements de carte d’extension vides pour maintenir l’homologation FCC du système. Les plaques retiennent également la poussière et les saletés du système et aident au refroidissement et à...
Page 135: Retrait D'une Carte De Montage Pour Carte D'extension
Figure 80. Installation d’une carte d’extension sur la carte système Étapes suivantes Connectez les câbles requis à la carte d’extension. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre système. Retrait d’une carte de montage pour carte d’extension Prérequis Suivez les consignes de sécurité...
Page 136 Figure 81. Retrait de la carte de montage mi-hauteur droite Figure 82. Retrait de la carte de montage mi-hauteur gauche Installation et retrait des composants du système...
Page 137 Figure 83. Retrait de la carte de montage pleine hauteur X1 REMARQUE : Pour la carte de montage papillon, desserrez la vis imperdable et, en tenant les points de contact, soulevez la carte de montage pour la retirer du système. Installation et retrait des composants du système...
Page 138: Installation D'une Carte De Montage Pour Carte D'extension
Figure 84. Retrait de la carte de montage papillon Étape suivante Installez la carte de montage pour carte d’extension. Installation d’une carte de montage pour carte d’extension Prérequis Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. Étapes Réinstallez la carte d'extension dans la carte de montage pour carte d'extension, le cas échéant.
Page 139 Figure 85. Installation de la carte de montage mi-hauteur droite Figure 86. Installation de la carte de montage mi-hauteur gauche Installation et retrait des composants du système...
Page 140 Figure 87. Installation de la carte de montage pleine hauteur X1 REMARQUE : Pour la carte de montage papillon, serrez la vis imperdable pour fixer fermement la carte de montage sur la carte système. Figure 88. Installation de la carte de montage papillon Installation et retrait des composants du système...
Page 141: Module Ssd M.2
Étapes suivantes Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre système. Installez tous les pilotes de périphérique requis pour la carte, comme indiqué dans la documentation de celle-ci. Module SSD M.2 Retrait du module SSD M.2 Prérequis Suivez les consignes de sécurité...
Page 142: Installation Du Module Ssd M.2
Installation du module SSD M.2 Prérequis Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. Suivez la procédure décrite dans la section Avant une intervention à l’intérieur de l’ordinateur. Retirez le carénage à air. Retirez la carte BOSS. REMARQUE : La procédure de retrait de la carte BOSS est similaire à...
Page 143: Module Idsdm Ou Vflash En Option
Module IDSDM ou vFlash en option Retrait de la carte MicroSD Prérequis Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. Suivez la procédure décrite dans la section Avant une intervention à l’intérieur de l’ordinateur. Étapes Repérez le logement de la carte MicroSD sur le module vFlash/IDSDM et exercez une pression sur la carte afin de la libérer partiellement de son logement.
Page 144: Installation De La Carte Idsdm Ou Vflash (En Option)
Pour localiser le connecteur IDSDM/vFlash, reportez-vous à la section Connecteurs et cavaliers de la carte système. Tout en maintenant la languette de retrait, soulevez le module IDSDM/vFlash hors du système. Figure 91. Retrait de la carte IDSDM/vFlash en option REMARQUE : Les deux commutateurs DIP placés sur la carte IDSDM ou vFlash permettent la protection en écriture.
Page 145: Carte De Montage Lom
Figure 92. Installation de la carte IDSDM/vFlash (en option) Étapes suivantes Installez les cartes MicroSD. REMARQUE : Réinstallez les cartes MicroSD dans les mêmes logements en fonction des étiquettes que vous aviez marquées sur les cartes lors de leur retrait. Suivez la procédure décrite dans la section Après une intervention à...
Page 146: Installation De La Carte De Montage Lom
Figure 93. Retrait de la carte de montage LOM Étape suivante Installation de la carte de montage LOM Installation de la carte de montage LOM Prérequis Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. Étapes Alignez les connecteurs de la carte de montage LOM sur le logement du système. Appuyez sur la carte de montage LOM jusqu’à...
Page 147: Backplane De Disque
Figure 94. Installation de la carte de montage LOM Étapes suivantes Si elles ont été retirées, installez les cartes de montage. S’il a été retiré, installez le bâti de disques arrière. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre système.
Page 148 Figure 95. Backplane de lecteur 8 X de 3,5 pouces Connecteur du câble SAS/SATA B Connecteur de signal Connecteur du câble SAS/SATA B Port d’alimentation Figure 96. Backplane de lecteur 12 X de 3,5 pouces Port d'alimentation Connecteur de câble SAS/SATA Connecteur de câble SAS/SATA Connecteur de signal du fond de panier connecteur de câble SAS...
Page 149: Retrait Du Fond De Panier
Figure 97. Backplane de lecteur 2 x de 3,5 pouces (arrière). Port d’alimentation Connecteur de signal connecteur de câble SAS Retrait du fond de panier Prérequis PRÉCAUTION : Pour éviter d’endommager les lecteurs et le backplane, retirez les lecteurs du système avant d’enlever le backplane.
Page 150: Installation Du Fond De Panier
Figure 99. Retrait de backplane Étape suivante Installez le backplane. Installation du fond de panier Prérequis Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. REMARQUE : La procédure d’installation du backplane est identique pour toutes les configurations de backplane. Étapes Utilisez les crochets du système comme guides pour aligner les logements du backplane avec les guides situés sur le système.
Page 151: Retrait Du Backplane De Disque Arrière De 3,5 Pouces
Figure 100. Installation du fond de panier Étapes suivantes Branchez tous les câbles au fond de panier. Installez tous les disques. Installez le cache du backplane. Installation du carénage d’aération Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre système.
Page 152: Installation Du Backplane De Disque Arrière De 3,5 Pouces
Étapes À l’aide d’un tournevis cruciforme n° 2, retirez les vis qui fixent le backplane des disques sur le bâti des disques arrière. Dégagez le backplane des crochets situés sur le bâti des disques arrière, puis retirez-le du bâti. Figure 101. Retrait du backplane de disque arrière de 3,5 pouces Étape suivante Installez le backplane de disque arrière de 3,5 pouces.
Page 153 Figure 102. Installation du backplane de disque arrière de 3,5 pouces Étapes suivantes Installez le bâti de disques arrière. Installez tous les disques. Branchez tous les câbles au fond de panier. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre système.
Page 154: Acheminement Des Câbles
Acheminement des câbles Figure 103. Acheminement des câbles - backplane de système à 12 disques de 3,5 pouces et backplane arrière de système à 2 disques de 3,5 pouces avec une carte de montage PERC interne Backplane de disque Câble SAS (BP : SAS A2 jusqu’au backplane de disque arrière) Carte de montage PERC interne Backplane de disque (arrière)
Page 155 Figure 104. Acheminement des câbles - backplane de système à 8 disques de 3,5 pouces avec une carte de montage PERC interne Backplane de disque Câble SATA (BP : BP_A jusqu’à la carte de montage PERC interne : SATA_A) Carte de montage PERC interne Loquet de guidage des câbles Câble SATA (BP : BP_B jusqu’à...
Page 156 Figure 105. Acheminement des câbles - backplane de système à 12 disques de 3,5 pouces Backplane de disque Câble SATA A (BP : BP_A0 jusqu’à MB : SATA_A) Câble SATA B (BP : BP_B0 jusqu’à MB : SATA_B) Carte système Loquet de guidage des câbles Câble SATA C (BP : BP_C0 jusqu’à...
Page 157: Bâti Des Disques Arrière
Figure 106. Acheminement des câbles - backplane de système à 8 disques de 3,5 pouces Backplane de disque Câble SATA A (BP : BP_A jusqu’à MB : SATA_A) Câble SATA B (BP : BP_B jusqu’à MB : SATA_B) Carte système Loquet de guidage des câbles Bâti des disques arrière Retrait du bâti de disque arrière...
Page 158: Installation Du Bâti Des Disques Arrière
Figure 107. Retrait du bâti des disques arrière Étape suivante Installez le bâti des disques arrière. Installation du bâti des disques arrière Prérequis Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. Étapes Alignez les vis du bâti des disques avec les trous de vis situés sur le châssis du système. Insérez le bâti des disques dans le système jusqu’à...
Page 159: Pile Du Système
Figure 108. Installation du bâti des disques arrière Étapes suivantes Rebranchez tous les câbles du backplane du disque arrière. Installez tous les disques. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre système. Pile du système Remise en place de la pile du système Prérequis AVERTISSEMENT :...
Page 160: Clé Mémoire Usb Interne En Option
PRÉCAUTION : Pour ne pas endommager le connecteur de la pile, vous devez le maintenir fermement en place lorsque vous installez ou retirez une pile. Utilisez une pointe en plastique pour dégager doucement la pile du système. Figure 109. Retrait de la pile du système Pour installer une nouvelle pile dans le système, maintenez celle-ci avec le pôle positif vers le haut, puis faites-la glisser sous les pattes de fixation du connecteur.
Page 161: Lecteur Optique (En Option)
Étapes Repérez le connecteur USB ou la clé mémoire USB sur la carte système. Pour identifier le port USB, consultez la section Cavaliers et connecteurs. Si la clé mémoire USB est installée, retirez-la du port USB. Insérez la nouvelle clé mémoire USB dans le port USB. Étapes suivantes Si elle a été...
Page 162: Installation Du Lecteur Optique
Figure 111. Retrait du lecteur optique Étape suivante Installez un lecteur optique. Installation du lecteur optique Prérequis Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. Étapes Alignez le disque optique sur le logement de disque optique situé à l’avant du système. Insérez le lecteur optique jusqu’à...
Page 163: Blocs D'alimentation
Figure 112. Installation du lecteur optique Étapes suivantes Connectez les câbles d’alimentation et de données au connecteur du disque optique et au connecteur de la carte système. REMARQUE : Acheminez correctement le câble sur le côté du système pour éviter qu'il ne soit coincé ou écrasé. Suivez la procédure décrite dans la section Après une intervention à...
Page 164: Retrait D'un Cache De Bloc D'alimentation
Si le niveau de charge du bloc d’alimentation actif tombe à moins de 20 %, le bloc d’alimentation redondant passe en état de veille. Vous pouvez configurer la fonction d’alimentation de rechange via les paramètres d’iDRAC. Pour plus d'informations sur iDRAC, voir le Integrated Dell Remote Access Controller User’s Guide (Guide d'utilisation d'Integrated Dell Remote Access Controller) disponible sur www.dell.com/idracmanuals.
Page 165: Retrait D'une Unité D'alimentation
Détachez et soulevez le bras de retenue du câble (en option) s’il empêche le retrait du bloc d’alimentation. Pour plus d’informations sur le bras de retenue du câble, reportez-vous à la documentation du système relative au rack à l’adresse Dell.com/poweredgemanuals. Étape Appuyez sur le loquet de dégagement, puis faites glisser le bloc d’alimentation hors du système à...
Page 166: Installation D'une Unité D'alimentation
Figure 115. Retrait d’une unité d’alimentation Étape suivante Installation du module processeur et dissipateur de chaleur Installation d’une unité d’alimentation La procédure d’installation est identique pour les blocs d’alimentation CA et CC. Prérequis Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.
Page 167: Retrait D'un Bloc D'alimentation Secteur Connecté Non Redondant
Si vous avez débloqué le bras de gestion des câbles, ré-enclenchez-le. Pour plus d’informations sur le bras de retenue du câble, reportez-vous à la documentation du système relative au rack à l’adresse Dell.com/poweredgemanuals. Branchez le câble d’alimentation sur l’unité d’alimentation et branchez son autre extrémité sur une prise électrique.
Page 168: Installation D'un Bloc D'alimentation Secteur Connecté Non Redondant
Figure 117. Retrait d’un PSU secteur connecté non redondant Étape suivante Installation d’un bloc d’alimentation secteur connecté non redondant Installation d’un bloc d’alimentation secteur connecté non redondant Prérequis Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. Étapes Déballez le nouveau bloc d’alimentation.
Page 169: Retrait D'un Bloc D'alimentation En Cc
CC ou d'installer les mises à la terre par vous-même. Tout le câblage électrique doit être conforme aux pratiques et aux codes locaux et nationaux en vigueur. Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie.
Page 170: Installation D'un Bloc D'alimentation Cc
CC ou d'installer les mises à la terre par vous-même. Tout le câblage électrique doit être conforme aux pratiques et aux codes locaux et nationaux en vigueur. Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie.
Page 171: Configuration D'entrée Requise
CC ou d'installer les mises à la terre par vous-même. Tout le câblage électrique doit être conforme aux pratiques et aux codes locaux et nationaux en vigueur. Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie.
Page 172: Carte Interposeur D'alimentation
Étapes Enlevez la protection isolante de l'extrémité des câbles d'alimentation en CC pour exposer environ 13 mm (0,5 pouce) de fil de cuivre. AVERTISSEMENT : L'inversion de la polarité lors de la connexion des câbles d'alimentation en CC peut endommager de manière irréversible le bloc d'alimentation du système.
Page 173: Installation De La Carte Interposeur D'alimentation
Figure 119. Retrait de la carte intercalaire d’alimentation Soulevez la carte pour l’extraire du système. Étape suivante Installation de la carte interposeur d’alimentation Installation de la carte interposeur d’alimentation Prérequis Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.
Page 174: Panneau De Commande
Figure 120. Installation de la carte intercalaire d’alimentation Étapes suivantes Installation du module processeur et dissipateur de chaleur Installation du carénage d’aération Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre système. panneau de commande Retrait du panneau de commande gauche Prérequis Suivez les consignes de sécurité...
Page 175: Installation Du Panneau De Commande Gauche
Figure 121. Retrait du panneau de commande de gauche En le maintenant par les côtés, retirez l’assemblage du panneau de commande gauche pour l’extraire du système. Étape suivante Installation du panneau de commande gauche Installation du panneau de commande gauche Prérequis Suivez les consignes de sécurité...
Page 176: Retrait Du Panneau De Commandes Droite
Figure 122. Installation du panneau de commande gauche Étapes suivantes Installation du carénage d’aération Installation d’une carte PERC sur la carte de montage PERC interne Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre système. Retrait du panneau de commandes droite Prérequis Suivez les consignes de sécurité...
Page 177: Installation Du Panneau De Commande Droit
Figure 123. Retrait du panneau de commande droit En le maintenant par les côtés, retirez l’assemblage du panneau de commande droit pour l’extraire du système. Étape suivante Installation du panneau de commande droit Installation du panneau de commande droit Prérequis Suivez les consignes de sécurité...
Page 178: Carte Système
Figure 124. Installation du panneau de commande droit Étapes suivantes Installation d’une carte PERC sur la carte de montage PERC interne Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre système. Carte système Retrait de la carte système Prérequis PRÉCAUTION : Si vous utilisez le module TPM (Trusted Platform Module) avec une clé...
Page 179 Carénage à air Toutes les cartes de montage et cartes d’extension Carte de montage PERC interne Module VFlash/IDSDM Clé USB interne (si elle est installée) Module USB 3.0 (si installé) Modules du processeur et du dissipateur de chaleur Caches de processeurs (si installés) PRÉCAUTION : Pour éviter d’endommager le support du processeur lors du remplacement d’une carte système défectueuse, veillez à...
Page 180: Installation De La Carte Système
Figure 126. Retrait de la carte système Étape suivante Installation de la carte système. Installation de la carte système Prérequis Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. Étapes Déballez le nouvel assemblage de la carte système. PRÉCAUTION : ne vous servez pas d’une barrette de mémoire, d’un processeur ou de tout autre composant pour soulever la carte système.
Page 181 Figure 127. Installation de la carte système Étapes suivantes Réinstallez les éléments suivants : Mise à niveau du module TPM (Trusted Platform Module) Installation d’une carte PERC sur la carte de montage PERC interne Clé mémoire USB interne en option) Module USB 3.0 (le cas échéant) Module IDSDM/carte vFlash Toutes les cartes de montage et cartes d’extension...
Page 182: Restauration Du Système Avec Easy Restore
TPM (Trusted Platform Module). Importez votre licence iDRAC Enterprise (nouvelle ou existante). Pour plus d’informations, consultez le Integrated Dell Remote Access Controller User’s Guide (Guide d’utilisation du module iDRAC) sur Dell.com/poweredgemanuals. Restauration du système avec Easy Restore La fonctionnalité Easy Restore (Restauration facile) vous permet de restaurer le numéro de série, la licence, la configuration UEFI et les données de configuration du système après avoir remplacé...
Page 183: Moule De Plate-Forme Sécurisé
Assurez-vous d’entrer le bon numéro de série. Une fois saisi, le numéro de série ne peut pas être modifié ni mis à jour. Cliquez sur OK. Importez votre licence iDRAC Enterprise nouvelle ou déjà existante. Pour en savoir plus, consultez le Guide d’utilisation d’iDRAC (Integrated Dell Remote Access Controller) à l’adresse Dell.com/ poweredgemanuals Moule de plate-forme sécurisé...
Page 184: Initialisation Du Module Tpm Pour Les Utilisateurs De Bitlocker
Figure 128. Installation du module TPM Étapes suivantes Installez la carte système. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre système. Initialisation du module TPM pour les utilisateurs de BitLocker Initialisez le module TPM. Pour plus d'informations, consultez http://technet.microsoft.com/en-us/library/cc753140.aspx.
Page 185: Utilisation Des Diagnostics Du Système
Utilisation des diagnostics du système Si vous rencontrez un problème avec le système, exécutez les diagnostics du système avant de contacter l'assistance technique de Dell. L’exécution des diagnostics du système permet de tester le matériel du système sans équipement supplémentaire ou risque de perte de données.
Page 186: Commandes Du Diagnostic Du Système
Commandes du diagnostic du système Menu Description Configuration Affiche la configuration et les informations relatives à la condition de tous les périphériques détectés. Results (Résultats) Affiche les résultats de tous les tests exécutés. Intégrité du Propose un aperçu de la performance du système actuel. système.
Page 187: Cavaliers Et Connecteurs
Cavaliers et connecteurs Cette rubrique contient des informations spécifiques sur les cavaliers. Elle contient également des informations sur les cavaliers et les commutateurs et décrit les connecteurs des multiples cartes dans le système. Les cavaliers de la carte système permettent de désactiver les mots de passe système et de configuration.
Page 188: Connecteurs Et Cavaliers De La Carte Système
Connecteurs et cavaliers de la carte système Figure 129. Connecteurs et cavaliers de la carte système Tableau 54. Connecteurs et cavaliers de la carte système Élément Connecteur Description FAN6 Connecteur du ventilateur de refroidissement 6 CPU1 Support du processeur 1 CPU1_PWR_CONN(P2) Connecteur d'alimentation CPU1 J_INTRU...
Page 189: Paramètres Des Cavaliers De La Carte Système
Élément Connecteur Description RGT_CP_CONN Connecteur du panneau de droite SYS_PWR_CONN (P1) Connecteur de l’alimentation du système J_PIB_SIG1 Connecteur pour le signal de la carte d’interface de l’alimentation 1 J_PIB_SIG2 Connecteur pour le signal de la carte d’interface de l’alimentation 2 J_ACE Module SD interne double J_CP_USB2...
Page 190: Désactivation D'un Mot De Passe Oublié
Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 191: Obtention D'aide
Internet active, vous trouverez les coordonnées sur votre facture d’achat, bordereau d’expédition, facture ou catalogue de produits Dell EMC. La disponibilité des services varie selon le pays et le produit. Certains services peuvent ne pas être disponibles dans votre zone géographique. Si vous voulez prendre contact avec Dell EMC pour des questions commerciales ou sur le support technique ou le service clientèle :...
Page 192: Quick Resource Locator (Localisateur De Ressources Rapide) Pour R540
à Dell EMC en toute sécurité. Ces informations sont utilisées par Dell EMC pour la résolution des problèmes. • Contact proactif : Un agent du support technique Dell EMC vous contacte à propos de ce dossier de support et vous aide à résoudre le problème.
Page 193: Informations Sur Le Recyclage Ou La Mise Au Rebut En Fin De Cycle De Vie
Les avantages disponibles varient en fonction du droit au service Dell EMC acheté pour votre appareil. Pour plus d’informations sur SupportAssist, rendez-vous sur Dell.com/supportassist. Informations sur le recyclage ou la mise au rebut en fin de cycle de vie Des services de reprise et de recyclage sont proposés pour ce produit dans certains pays. Si vous souhaitez mettre au rebut des composants du système, rendez-vous sur...
