Carte hôte d'accès à distance (en option)
Guide technique Dell Precision™ R5400
Installation de la carte hôte
Retrait d'une carte hôte
PRÉCAUTION : seuls les techniciens de maintenance qualifiés sont habilités à retirer le capot de l'ordinateur et à accéder aux composants de
l'ordinateur. Avant toute intervention à l'intérieur de l'ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour de plus amples
renseignements sur les pratiques d'excellence en matière de sécurité, consultez la page Regulatory Compliance (conformité à la réglementation)
à l'adresse www.dell.com/regulatory_compliance.
Cette section traite de la procédure d'installation et/ou de retrait et de réinstallation de la carte hôte, ainsi que de connexion du câble bifilaire nécessaire à la
solution d'accès à distance Dell de votre ordinateur. Pour des instructions relatives à la configuration de la carte hôte et du portail d'accès à distance, qui
forment l'intégralité de la solution d'accès à distance, consultez le guide Configuration de la solution d'accès à distance qui accompagne la carte hôte.
Installation de la carte hôte
REMARQUE : installez la carte hôte dans le bâti central des cartes d'extension uniquement.
1. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Déballez la carte d'extension, puis préparez-la en vue de son installation.
Pour obtenir des instructions, consultez la documentation fournie avec la carte.
3. Retirez le bâti central des cartes d'extension (voir Retrait d'un bâti de cartes d'extension).
4. Ouvrez le loquet de carte d'extension, puis retirez la plaque de recouvrement.
5. Installez la carte hôte :
a. Positionnez la carte d'extension en alignant le connecteur situé sur le bord de la carte sur le connecteur correspondant de la carte de montage.
b. Insérez fermement le connecteur situé sur le bord de la carte dans le connecteur de la carte de montage, jusqu'à ce que la carte soit en place.
c. Lorsque la carte est insérée dans le connecteur, fermez le loquet de carte d'extension.

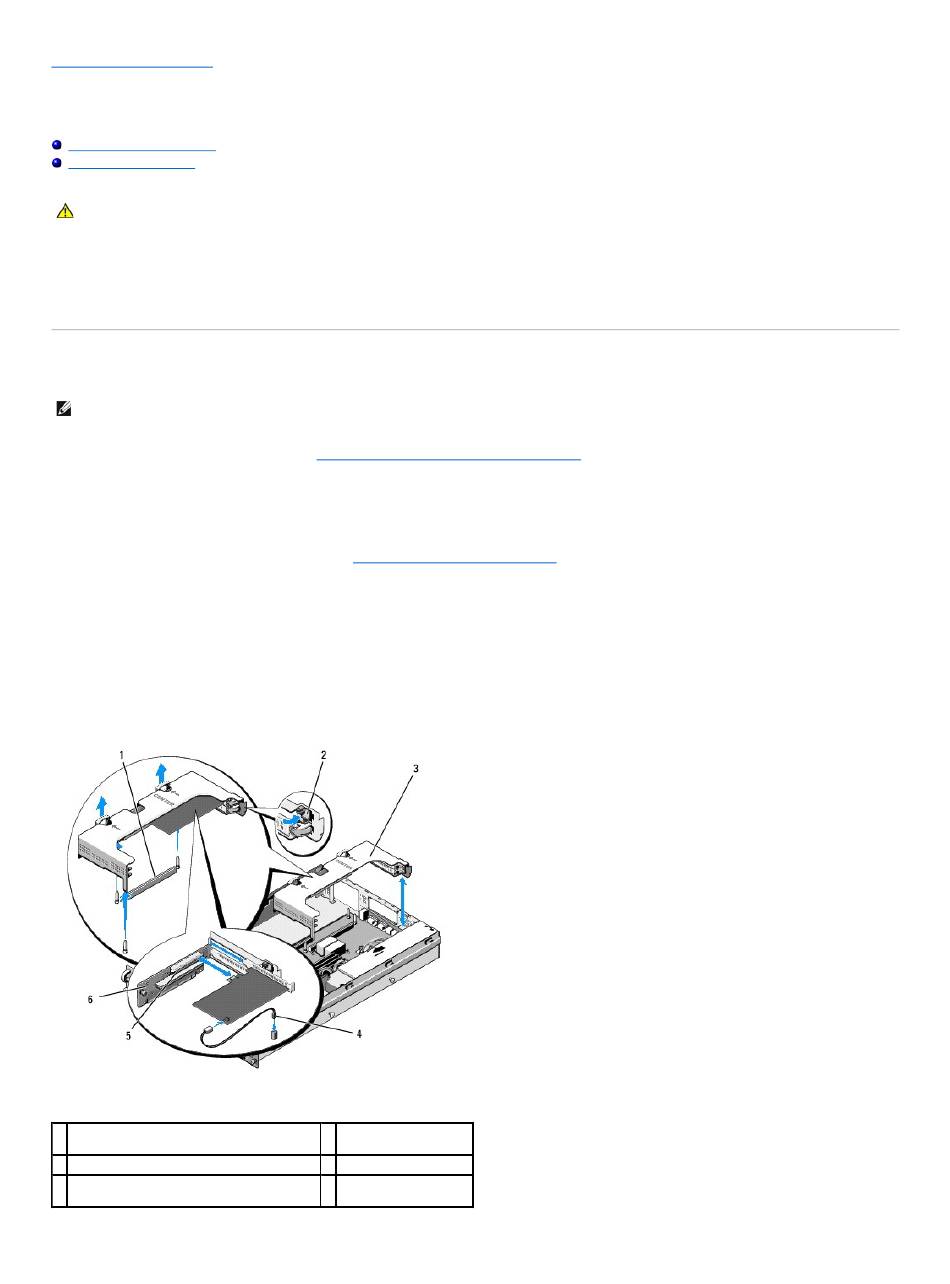

1 Connecteur de la carte de montage sur la
carte système
3 Bâti central des cartes d'extension
5 Connecteur de carte d'extension sur la carte
de montage
2 Loquet de carte
d'extension
4 Câble bifilaire
6 Carte de montage
