Lecteur optique
Guide technique Dell Precision™ R5400
Retrait du lecteur optique
Installation du lecteur optique
PRÉCAUTION : seuls les techniciens de maintenance qualifiés sont habilités à retirer le capot de l'ordinateur et à accéder aux composants de
l'ordinateur. Avant toute intervention à l'intérieur de l'ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour de plus amples
renseignements sur les pratiques d'excellence en matière de sécurité, consultez la page Regulatory Compliance (conformité à la réglementation)
à l'adresse www.dell.com/regulatory_compliance.
Un lecteur optique, installé dans un plateau qui coulisse dans le panneau avant, est connecté à la carte système via un câble de données SATA et un bloc de
câbles d'alimentation.
Retrait du lecteur optique
1. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Déconnectez le câble de données SATA du lecteur optique.
REMARQUE : retirez le câble de données SATA avant de retirer le câble d'alimentation. Cette opération permet de faciliter la prise en main du
connecteur du câble d'alimentation et évite de soumettre le câble d'alimentation à de trop fortes contraintes.
AVIS : veillez à maintenir uniquement le connecteur du câble lorsque vous déconnectez le câble d'alimentation. En tirant sur le câble, vous
l'endommagez.
3. Déconnectez le câble d'alimentation à l'arrière du lecteur.
4. Relevez la patte bleue de dégagement du plateau, puis sortez le plateau du lecteur par l'avant de l'ordinateur.

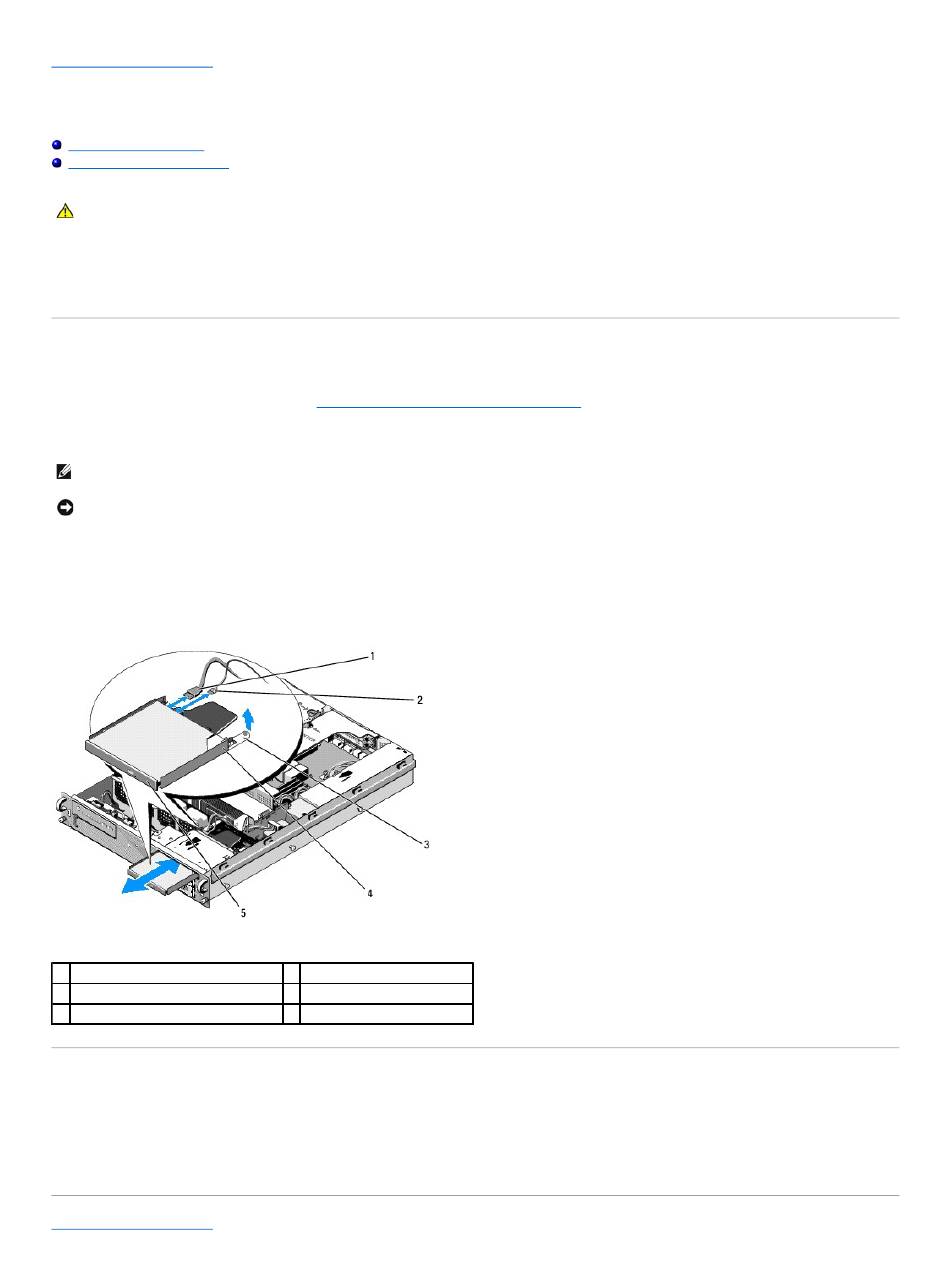

1
Câble de données SATA
3
Patte de dégagement du plateau
5
Lecteur optique
Installation du lecteur optique
1. Insérez le plateau du lecteur dans la baie de lecteur par l'avant de l'ordinateur, jusqu'à ce qu'il s'enclenche.
2. Reliez le câble de données SATA et le câble d'alimentation du disque optique aux connecteurs situés à l'arrière du disque.
Retour à la table des matières
2 Câble d'alimentation
4 Plateau du lecteur optique
