Dell Precision R5400 Guide Technique page 47

l'alimentation
7 Trappe de passage des câbles
(câbles d'alimentation P4, P5 et
P6)
9 Connecteur d'alimentation du
disque dur (inférieur) (P7)
11 Connecteur de câble de données
SATA
13 Canal de passage de câbles
(câbles d'alimentation P4, P5 et
P6)
15 Connecteur d'alimentation P4
PRÉCAUTION : les barrettes DIMM restent chaudes un certain temps après la mise hors tension de l'ordinateur. Si vous devez les manipuler,
attendez qu'elles refroidissent. Tenez-les par les bords en évitant de toucher leurs composants.
7. Retirez toutes les barrettes de mémoire (voir Retrait de barrettes de mémoire).
REMARQUE : lorsque vous retirez les barrettes de mémoire, notez leur emplacement afin de pouvoir les réinstaller correctement.
8. Retirez le ou les dissipateurs de chaleur ainsi que le ou les processeurs (voir
9. Déconnectez le câble du panneau de commande de la carte système.
10. Débranchez les quatre connecteurs des ventilateurs de la carte système.
11. Débranchez le connecteur du câble USB de façade de la carte système.
12. Débranchez les connecteurs des câbles de données SATA_0, SATA_1 et SATA_2 de la carte système.

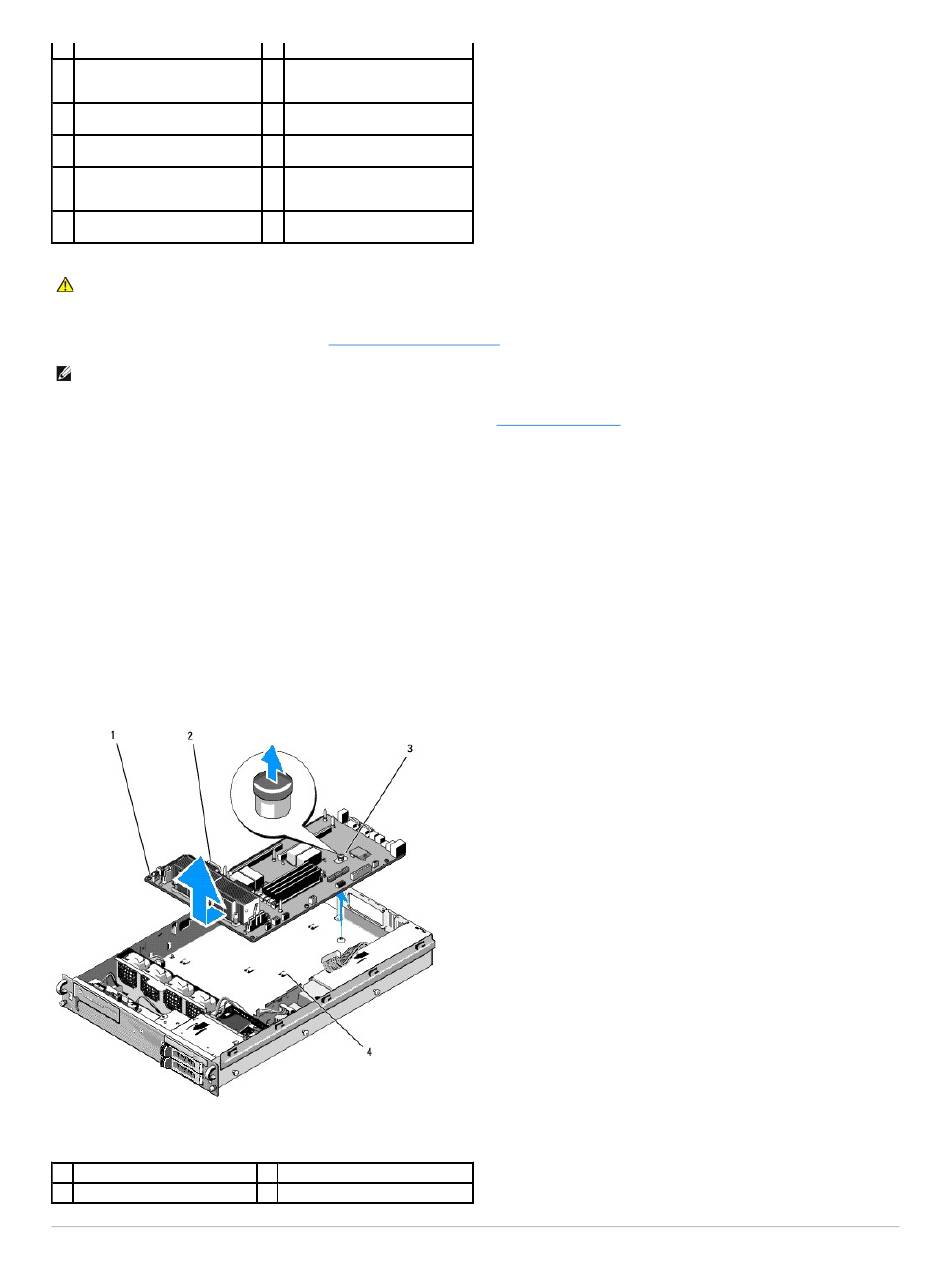

13. Retirez la carte système :
a. Tirez le bouton de dégagement de la carte système vers le haut.
b. Tout en tirant le bouton de dégagement vers le haut, utilisez la patte/poignée métallique afin de déplacer la carte système vers la façade du
châssis.
c. Relevez la carte système à un angle de 45 degrés en l'écartant de la baie du bloc d'alimentation, puis retirez-la du châssis.
1 Carte système
3 Bouton de dégagement
8 Connecteur d'alimentation du
disque dur (supérieur) (P8)
10 Connecteur d'alimentation du
disque optique (P9)
12 Serre-câble (câbles
d'alimentation P4, P5 et P6)
14 Serre-câble (câbles
d'alimentation P4, P5 et P6)
16 Goulotte de rangement des
câbles d'alimentation P5 et P6
2 Patte/poignée métallique
4 Languettes de fixation
Retrait d'un processeur).
