Dell Precision R5400 Guide Technique page 11

5. Installez la carte d'extension :
a. S'il s'agit d'une carte pleine longueur, alignez son bord avant sur le guide d'alignement frontal.
b. Placez la carte d'extension de telle sorte que le connecteur du bord de la carte soit aligné sur le connecteur de carte d'extension de la carte de
montage.
c. Insérez fermement le connecteur du bord de la carte dans le connecteur de carte d'extension, jusqu'à ce que la carte soit en place.
d. Lorsque la carte est insérée dans le connecteur, fermez le loquet de carte d'extension.

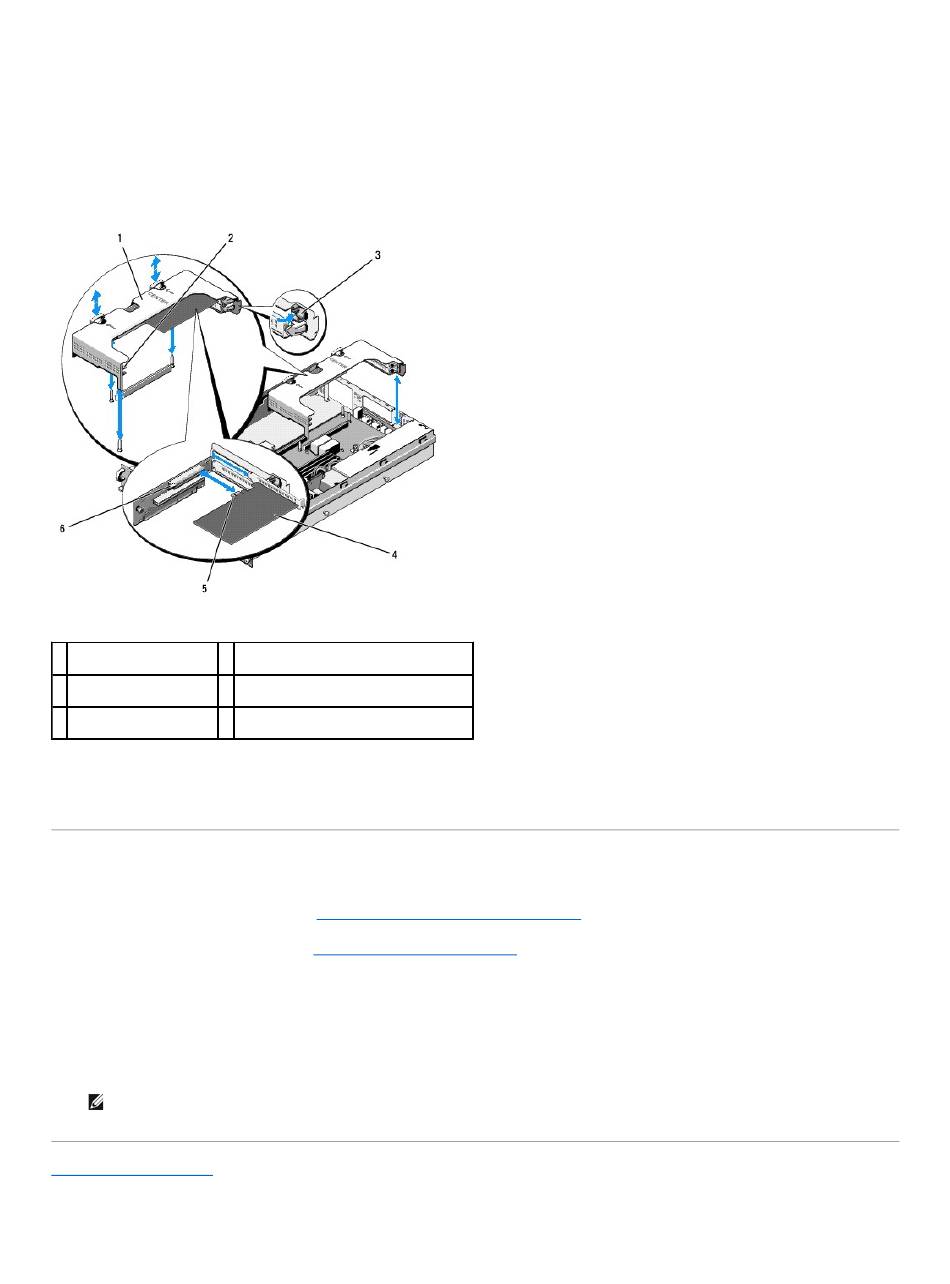

1 Bâti central des cartes 2 Guide d'alignement frontal
d'extension
3 Loquet de carte 4 Carte d'extension
d'extension
5 Connecteur de bord de 6 Connecteur de carte d'extension (sur la
carte
6. Connectez les câbles de la nouvelle carte, ainsi que des cartes installées.
Consultez la documentation fournie avec la carte pour obtenir des informations sur la connexion des câbles.
Retrait d'une carte d'extension
1. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Retirez le bâti des cartes d'extension (voir Retrait d'un bâti de cartes d'extension).
3. Dégagez la carte d'extension :
a. Ouvrez le loquet de carte d'extension.
b. Tenez la carte d'extension par les coins supérieurs, puis retirez-la du connecteur de carte d'extension.
4. Si vous retirez définitivement la carte, installez une plaque de recouvrement métallique sur l'emplacement non utilisé, puis refermez le loquet.
REMARQUE : l'installation d'une plaque de recouvrement sur les emplacements d'extension non utilisés est obligatoire afin de garantir la
conformité de l'ordinateur à l'homologation FCC (Federal Communications Commission). Ces plaques empêchent la poussière et les impuretés de
pénétrer dans l'ordinateur, dont elles facilitent également le refroidissement et la ventilation.
Retour à la table des matières
carte de montage)
