Assemblage du panneau de commande
Guide technique Dell Precision™ R5400
Retrait de l'assemblage du panneau de commande
Réinstallation de l'assemblage du panneau de commande
Retrait de l'assemblage du panneau de commande
PRÉCAUTION : seuls les techniciens de maintenance qualifiés sont habilités à retirer le capot de l'ordinateur et à accéder aux composants de
l'ordinateur. Avant toute intervention à l'intérieur de l'ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour de plus amples
renseignements sur les pratiques d'excellence en matière de sécurité, consultez la page Regulatory Compliance (conformité à la réglementation)
à l'adresse www.dell.com/regulatory_compliance.
1. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Déconnectez le câble du panneau de commande de la carte du panneau de commande.
AVIS : afin d'éviter d'endommager le câble, tirez sur le connecteur, et non sur le câble, afin de débrancher le connecteur.
a. Appuyez sur les pattes en plastique situées sur les côtés du connecteur du câble.
b. Retirez délicatement le connecteur de son support.
3. Déconnectez le câble du haut-parleur de la carte du panneau de commande.
4. Déconnectez le câble des connecteurs USB de façade de la carte du panneau de commande.
5. Retirez la vis qui fixe l'assemblage du panneau de commande au châssis de l'ordinateur.
6. À l'aide de la patte/poignée métallique, tirez l'assemblage du panneau de commande vers l'arrière, puis sortez-le du châssis.

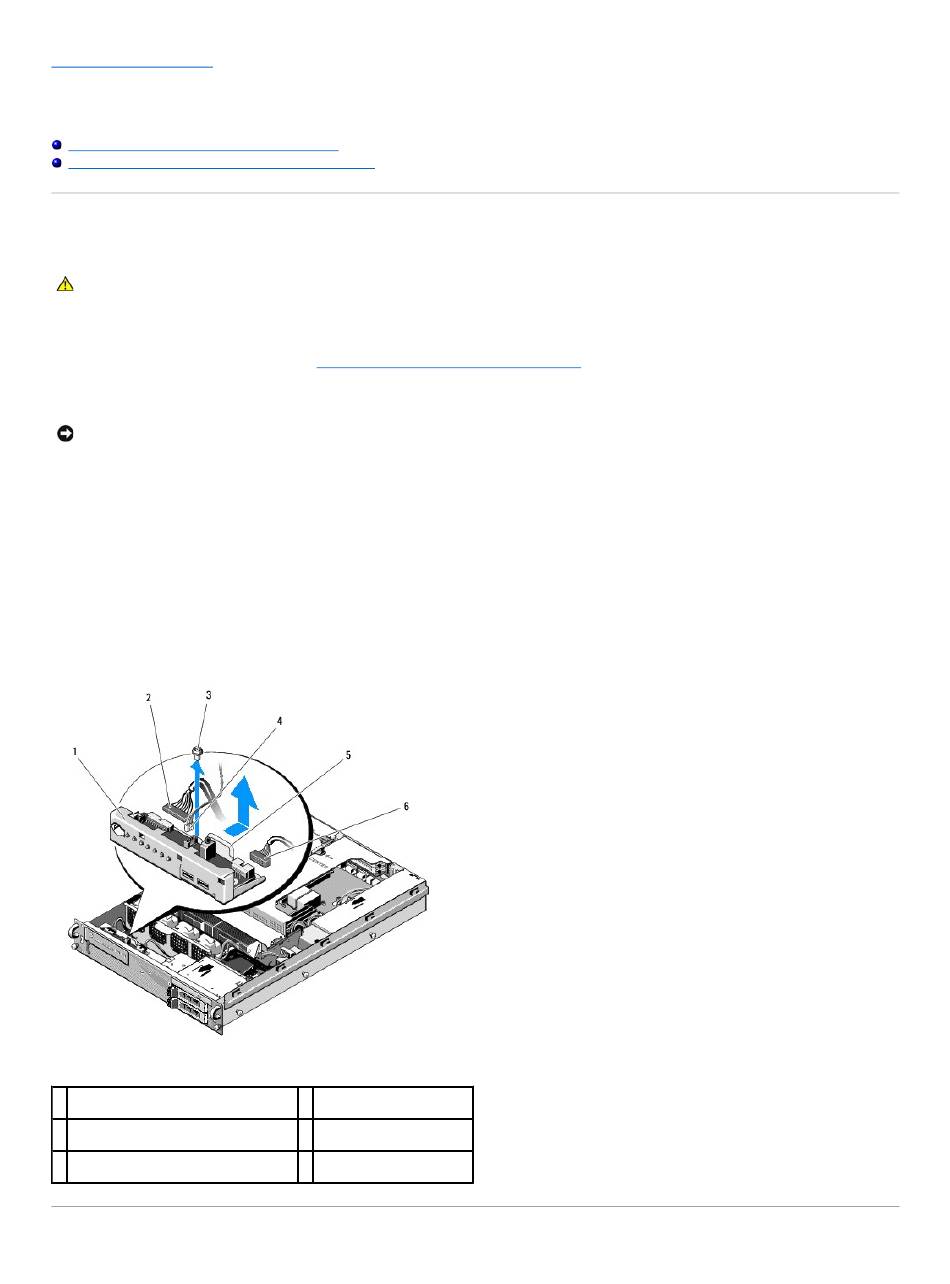

1 Assemblage du panneau de commande
3 Vis de fixation de l'assemblage du
panneau de commande
5 Patte/poignée métallique
2 Câble du panneau de
commande
4 Câble du haut-parleur
6 Câble des connecteurs USB
de façade
