2. Reconnectez le ou les câbles d'alimentation du ou des disques durs au connecteur d'alimentation P8 (disque dur installé dans la baie supérieure) et au
connecteur P7 (disque dur installé en option dans la baie inférieure).

3. Reconnectez le câble d'alimentation P9 à l'arrière du lecteur optique.

4. Rangez les connecteurs P7 et P8, et leurs câbles respectifs, dans l'espace compris entre l'unité de distribution de l'alimentation et l'arrière des disques
durs.

5. Repassez les câbles d'alimentation correspondant aux connecteurs P1, P2 et P3 dans la trappe de passage de câbles située à côté de l'unité de
distribution de l'alimentation.

6. Insérez le câble d'alimentation correspondant au connecteur P1 dans le serre-câble situé à côté de la baie du bloc d'alimentation.

7. Repassez les câbles d'alimentation correspondant aux connecteurs P4, P5 et P6 dans les éléments ci-après :
 trappe de passage de câbles restante ;
l
 goulotte de passage de câbles située à côté des quatre ventilateurs, au fond du châssis ;
l
 serre-câbles fixés au châssis de part et d'autre de la goulotte de passage de câbles.
l

8. Réinstallez le carénage de refroidissement (voir Réinstallation du carénage de refroidissement).

9. Reconnectez les câbles d'alimentation « P1 », « P2 », « P3 » et « P4 » à la carte système.

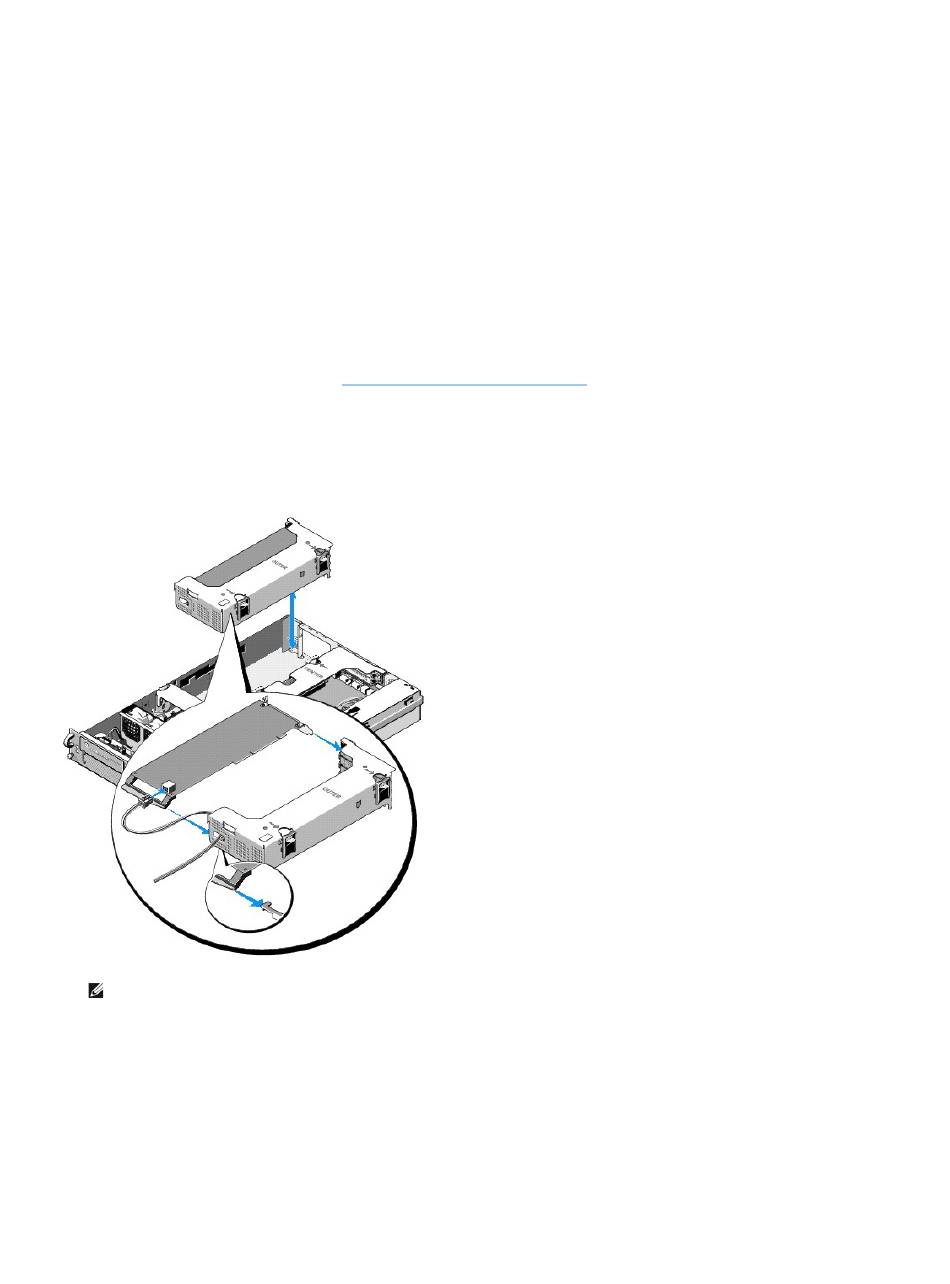

10. Passez les connecteurs P5 et P6, si nécessaire, dans les ouvertures de passage de câbles situées dans le bâti externe des cartes d'extensions, puis
reconnectez les câbles aux éventuelles cartes d'extension.

REMARQUE : si les connecteurs P5 et P6 pour câbles d'alimentation ne sont pas utilisés, rangez-les dans la goulotte située sur le côté du châssis,
en utilisant le guide de câblage afin de les écarter du bâti externe des cartes d'extension et de l'entretoise centrale.
