Bâtis des cartes d'extension
Guide technique Dell Precision™ R5400
Retrait d'un bâti de cartes d'extension
Réinstallation d'un bâti de cartes d'extension
PRÉCAUTION : seuls les techniciens de maintenance qualifiés sont habilités à retirer le capot de l'ordinateur et à accéder aux composants de
l'ordinateur. Avant toute intervention à l'intérieur de l'ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour de plus amples
renseignements sur les pratiques d'excellence en matière de sécurité, consultez la page Regulatory Compliance (conformité à la réglementation)
à l'adresse www.dell.com/regulatory_compliance.
Votre ordinateur est doté de deux bâtis de cartes d'extension : un bâti « externe » et un bâti « central ». La procédure de retrait est identique pour les deux
bâtis.
Retrait d'un bâti de cartes d'extension
REMARQUE : avant de retirer le bâti des cartes d'extension, vous devez retirer toutes les cartes qui y sont installées.
1. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.

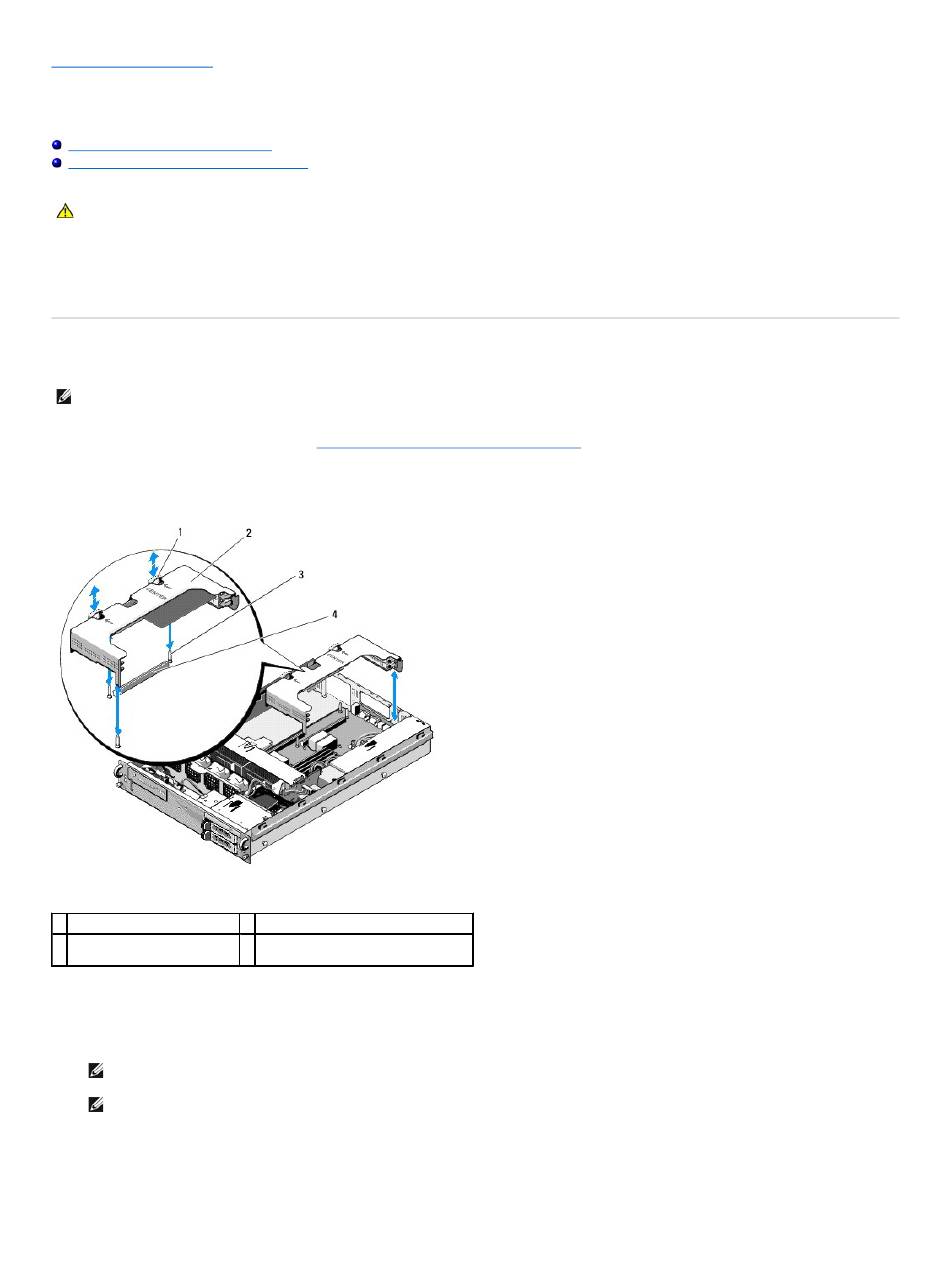

2. Relevez les deux loquets bleus de dégagement du bâti des cartes d'extension.
1 Loquets de dégagement (2)
3 Plots de guidage de la carte
système (3)
3. Tirez verticalement sur le bâti, sans toutefois le sortir complètement du châssis tant que vous n'avez pas déconnecté les câbles des cartes d'extension.
4. Débranchez les câbles connectés aux cartes d'extension installées dans le bâti, puis sortez complètement le bâti du châssis.
REMARQUE : pour le bâti externe uniquement, passez les connecteurs d'alimentation P5 et/ou P6 (selon le cas) dans les ouvertures d'un côté du
bâti lorsque vous sortez complètement celui-ci du châssis.
REMARQUE : pour déconnecter les câbles d'alimentation, appuyez sur la patte de dégagement dont est doté le connecteur du câble. Évitez de
tirer directement sur les câbles.
2 Bâti des cartes d'extension
4 Connecteur de la carte de montage
(sur la carte système)
