Haut-parleur
Guide technique Dell Precision™ R5400
Retrait du haut-parleur
Réinstallation du haut-parleur
PRÉCAUTION : seuls les techniciens de maintenance qualifiés sont habilités à retirer le capot de l'ordinateur et à accéder aux composants de
l'ordinateur. Avant toute intervention à l'intérieur de l'ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour de plus amples
renseignements sur les pratiques d'excellence en matière de sécurité, consultez la page Regulatory Compliance (conformité à la réglementation)
à l'adresse www.dell.com/regulatory_compliance.
Retrait du haut-parleur
1. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Déconnectez le câble du haut-parleur de la carte du panneau de commande.
AVIS : tirez sur le connecteur pour déconnecter le câble. Ne tirez pas sur le câble pour débrancher le connecteur. Vous risqueriez d'endommager le
câble.

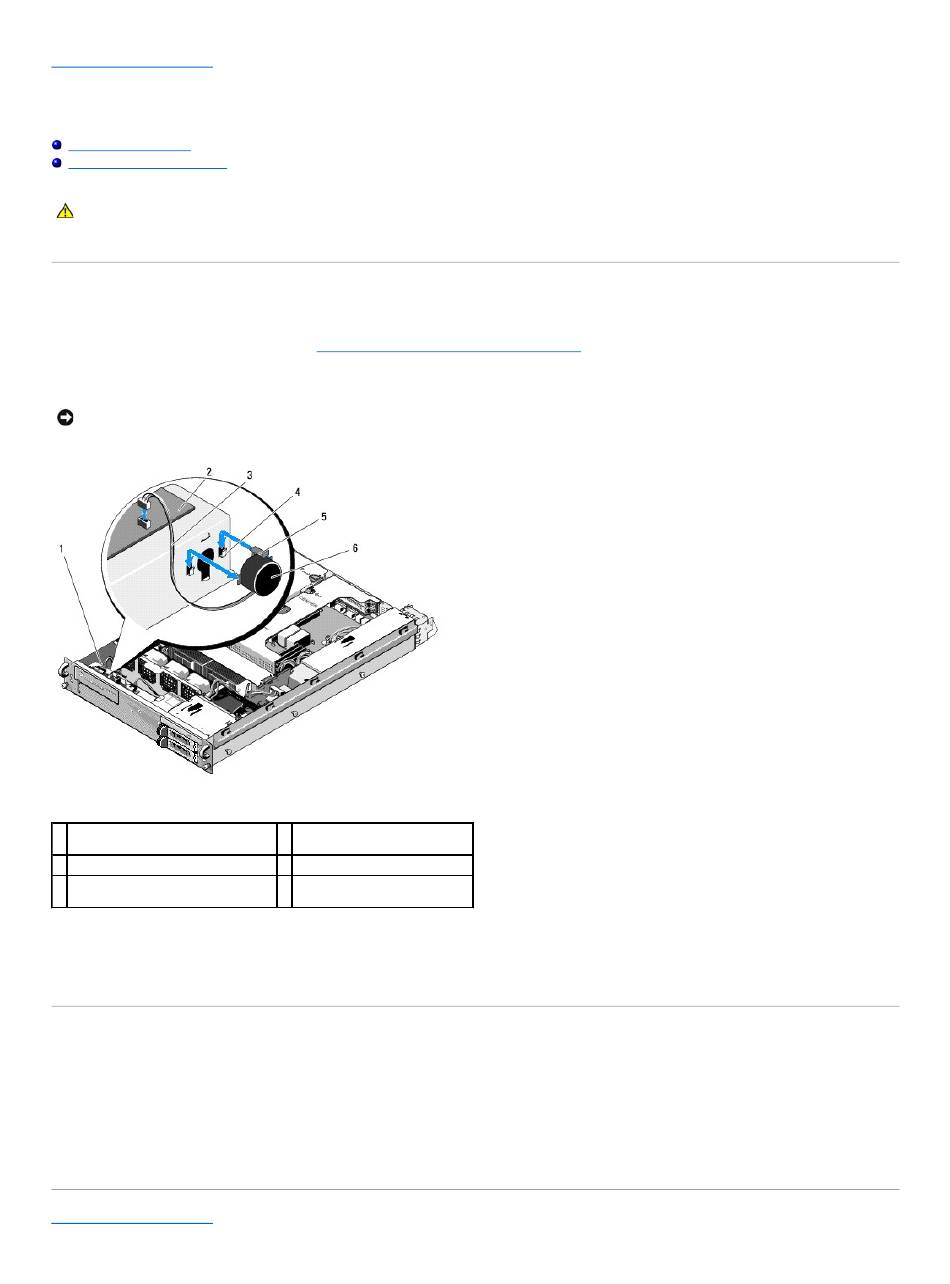

1 Câble du panneau de commande
3 Câble du haut-parleur
5 Patte de dégagement du haut-
parleur
3. Pour accéder au haut-parleur, déconnectez le câble du panneau de commande de la carte du panneau de commande.
4. Appuyez de nouveau sur la patte de dégagement du haut-parleur afin de dégager le haut-parleur vers le haut du châssis.
Réinstallation du haut-parleur
1. Faites descendre le haut-parleur dans les supports de maintien jusqu'à ce que la patte de dégagement s'enclenche.
2. Connectez le câble du haut-parleur à la carte du panneau de commande.
3. Connectez le câble du panneau de commande à la carte du panneau de commande.
Retour à la table des matières
2 Carte du panneau de
commande
4 Supports de maintien (2)
6 Haut-parleur
