Ventilateurs
Guide technique Dell Precision™ R5400
Retrait d'une paire de ventilateurs
Réinstallation d'une paire de ventilateurs
PRÉCAUTION : seuls les techniciens de maintenance qualifiés sont habilités à retirer le capot de l'ordinateur et à accéder aux composants de
l'ordinateur. Avant toute intervention à l'intérieur de l'ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour de plus amples
renseignements sur les pratiques d'excellence en matière de sécurité, consultez la page Regulatory Compliance (conformité à la réglementation)
à l'adresse www.dell.com/regulatory_compliance.
L'ordinateur est équipé de quatre ventilateurs. Les ventilateurs fonctionnent par paires et doivent être démontés comme tels : les ventilateurs 1 et 2 forment
une paire, et les ventilateurs 3 et 4 en forment une autre.

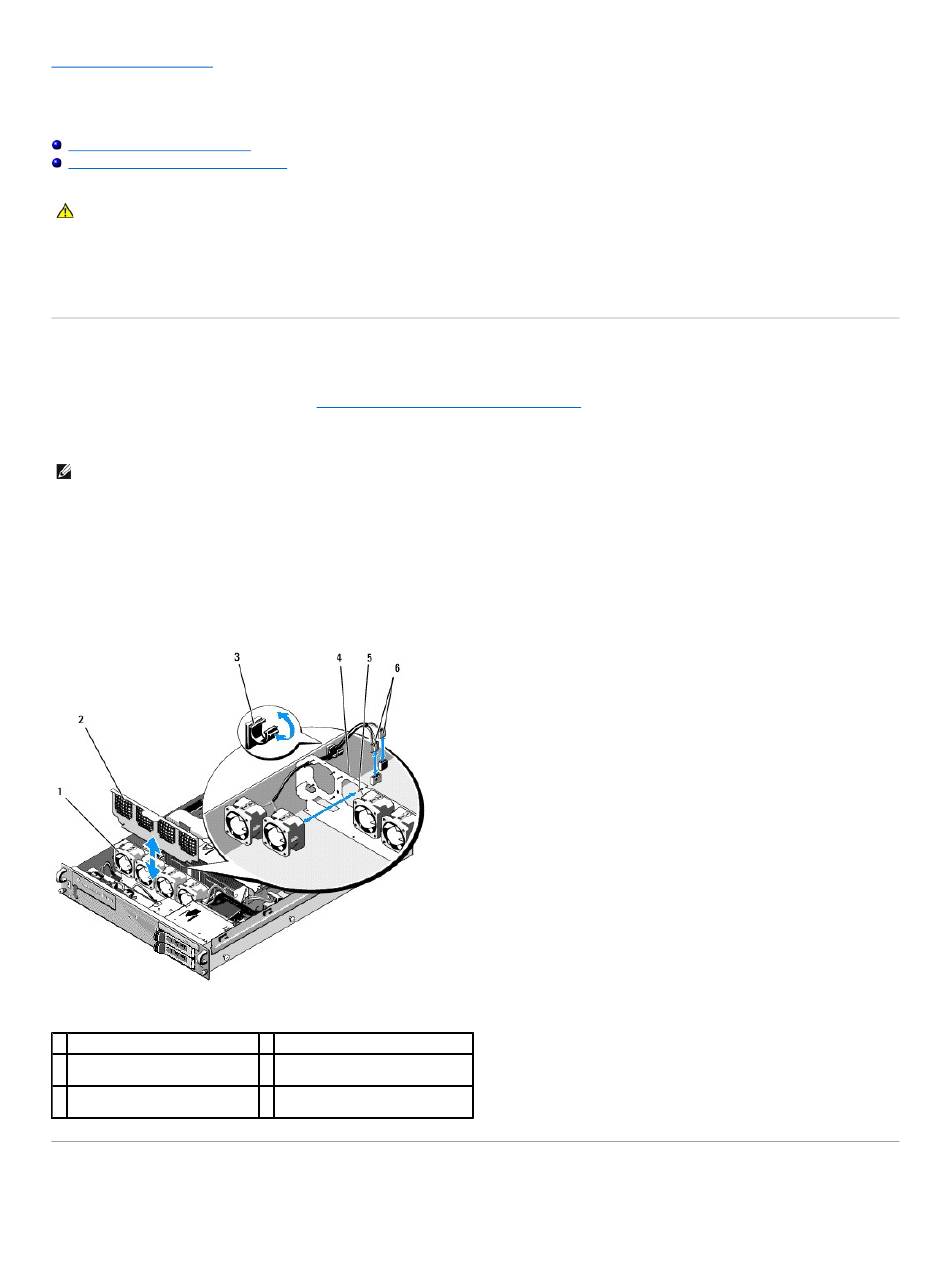

Retrait d'une paire de ventilateurs
1. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Sortez le support de ventilateurs amovible du châssis, puis mettez-le de côté.
REMARQUE : les ventilateurs doivent être démontés par paire.
3. Tirez un ventilateur horizontalement vers la façade de l'ordinateur, en le faisant osciller légèrement de haut en bas afin de dégager les quatre coins des
broches.
4. Sortez le deuxième ventilateur de la paire en appliquant la même méthode, afin de le retirer de ses broches de maintien.
5. Déconnectez les connecteurs des câbles des ventilateurs de la carte système, puis sortez la paire de ventilateurs du châssis.
1 Ventilateurs (4)
3 Serre-câble
5 Broches de maintien de coin
(4 par ventilateur)
Réinstallation d'une paire de ventilateurs
1. Placez chaque ventilateur de la paire sur ses quatre broches de maintien de coin.
2 Support de ventilateurs (amovible)
4 Support de ventilateurs
(inamovible)
6 Câbles des ventilateurs reliés à la
carte système
