Entretoise centrale
Guide technique Dell Precision™ R5400
Retrait de l'entretoise centrale
Réinstallation de l'entretoise centrale
PRÉCAUTION : seuls les techniciens de maintenance qualifiés sont habilités à retirer le capot de l'ordinateur et à accéder aux composants de
l'ordinateur. Avant toute intervention à l'intérieur de l'ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour de plus amples
renseignements sur les pratiques d'excellence en matière de sécurité, consultez la page Regulatory Compliance (conformité à la réglementation)
à l'adresse www.dell.com/regulatory_compliance.
Retrait de l'entretoise centrale
1. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Appuyez sur les loquets bleus de dégagement, situés de part et d'autre de l'entretoise, puis dégagez l'entretoise de l'ordinateur.

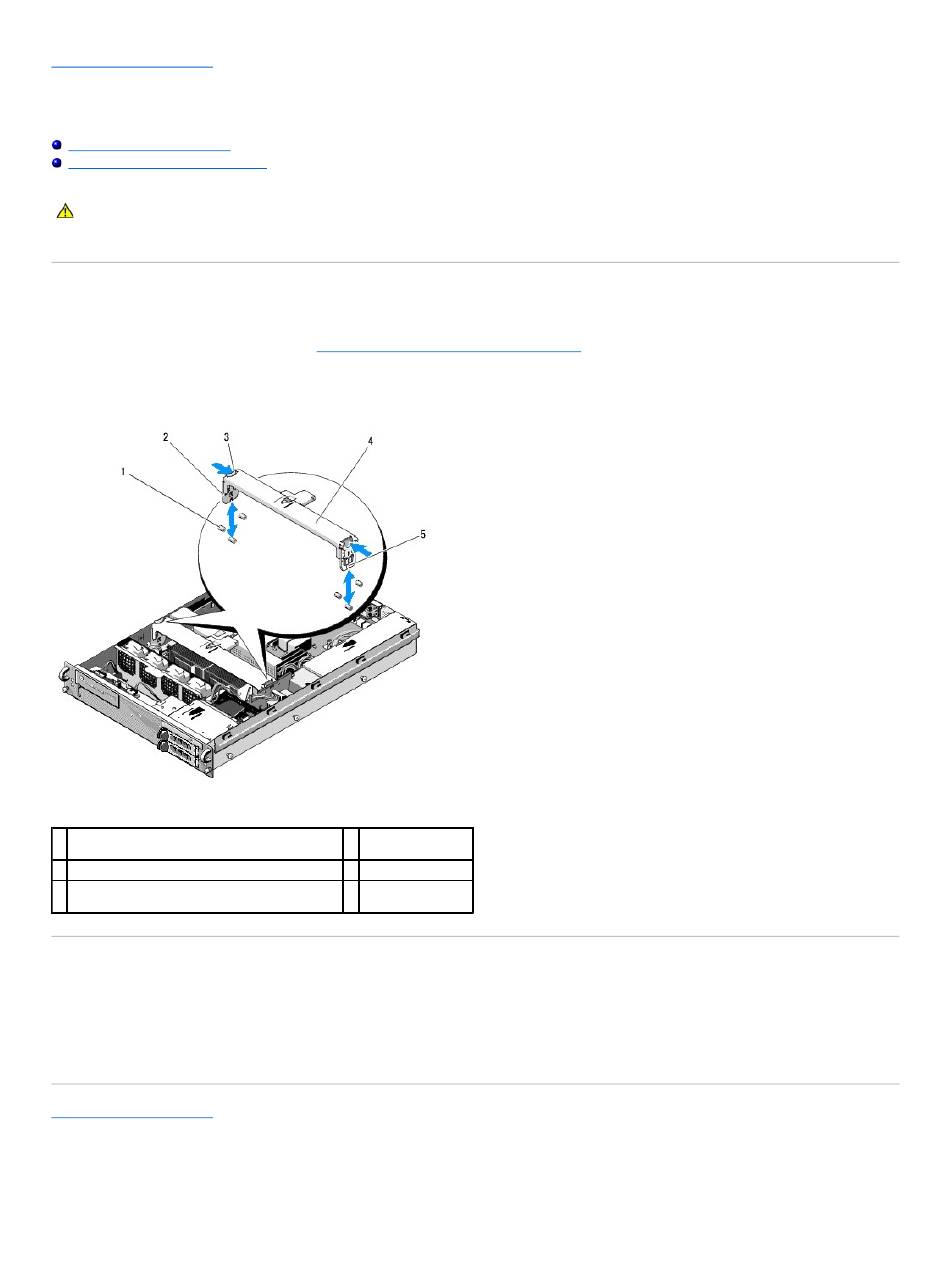

1 Broches de guidage (6, soit 3 de part et d'autre
du châssis)
3 Loquets de dégagement (2)
5 Encoche (2, soit une de part et d'autre de
l'entretoise)
Réinstallation de l'entretoise centrale
1. Alignez l'entretoise de telle sorte que les éléments verticaux soient positionnés entre les broches de guidage.
2. Faites descendre l'entretoise jusqu'à ce qu'elle s'enclenche.
Retour à la table des matières
2 Éléments verticaux
(2)
4 Entretoise centrale
