Dell Precision R5400 Guide Technique page 20

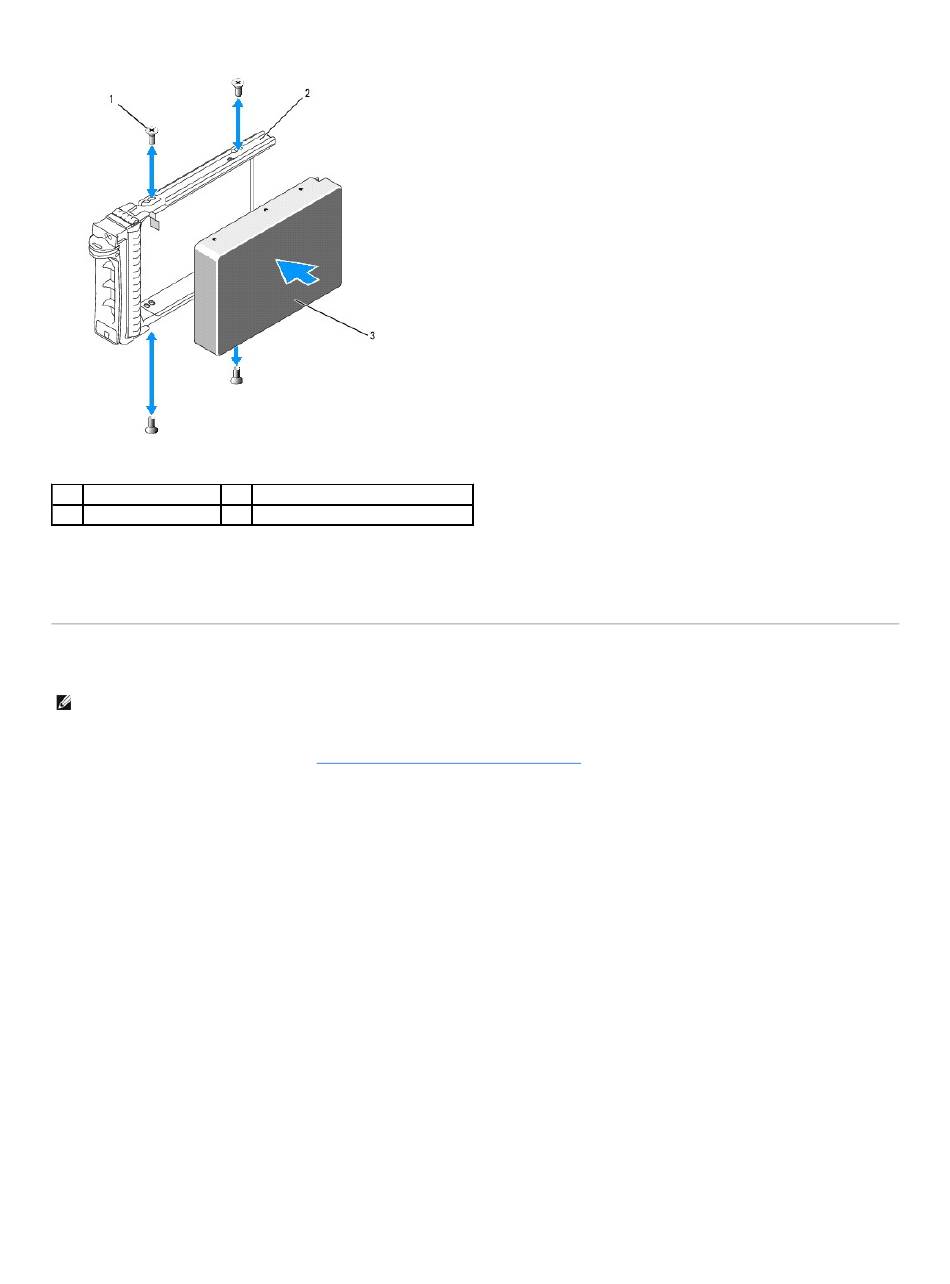

1 Vis (4) 2
3 Disque dur
5. Insérez le support de disque dans la baie jusqu'à ce qu'il touche le fond de panier.
6. Refermez la poignée pour maintenir le disque dur en place.
Installation d'un second disque dur
REMARQUE : quatre vis permettant d'installer un disque dur dans le second support de disque sont rangées dans un emplacement du châssis prévu à
cet effet, situé à côté du bâti des lecteurs. Pour vous aider, les instructions d'installation sont illustrées à l'intérieur du support de disque.
1. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Retirez le support de disque dur inoccupé de la baie de disque dur :
a. Appuyez sur le loquet de dégagement du cache du support de disque dur, puis faites-le tourner afin d'ouvrir le cache.
b. Retirez le support de la baie.
3. Installez le nouveau disque dur dans le support :
a. Insérez le disque dans le support en veillant à ce que les connecteurs du disque soient accessibles depuis l'arrière du support.
b. Faites coïncider les trous de vis du disque dur et ceux du support.
c. Sortez les quatre vis de leur emplacement de rangement, situé sur le châssis, puis utilisez-les pour fixer le disque dans le support.
Support de disque
