Dell Precision R5400 Guide Technique page 10

Retour à la table des matières
Cartes d'extension
Guide technique Dell Precision™ R5400
Consignes d'installation des cartes d'extension
Installation d'une carte d'extension
Retrait d'une carte d'extension
PRÉCAUTION : seuls les techniciens de maintenance qualifiés sont habilités à retirer le capot de l'ordinateur et à accéder aux composants de
l'ordinateur. Avant toute intervention à l'intérieur de l'ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour de plus amples
renseignements sur les pratiques d'excellence en matière de sécurité, consultez la page Regulatory Compliance (conformité à la réglementation)
à l'adresse www.dell.com/regulatory_compliance.
L'ordinateur est fourni avec une ou deux cartes PCI Express (PCIe) installées dans le bâti externe des cartes d'extension. Le bâti central des cartes
d'extension se décline selon deux options de configuration :
une carte PCIe et une carte PCI-X ;
l
une carte PCI et une carte PCI-X.
l
Consignes d'installation des cartes d'extension
REMARQUE : les logements de cartes d'extension ne prennent pas en charge l'enfichage à chaud.
REMARQUE : tous les logements de cartes d'extension prennent en charge des cartes d'extension pleine longueur.
REMARQUE : l'ordinateur prend en charge jusqu'à deux cartes d'extension RAID pour la gestion du stockage externe.
Installation d'une carte d'extension
REMARQUE : la procédure d'installation des cartes d'extension est la même pour les bâtis des cartes d'extension externe et central.
1. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Déballez la carte d'extension, puis préparez-la en vue de son installation.
Pour obtenir des instructions, consultez la documentation fournie avec la carte.
3. Retirez le bâti des cartes d'extension (voir Retrait d'un bâti de cartes d'extension).

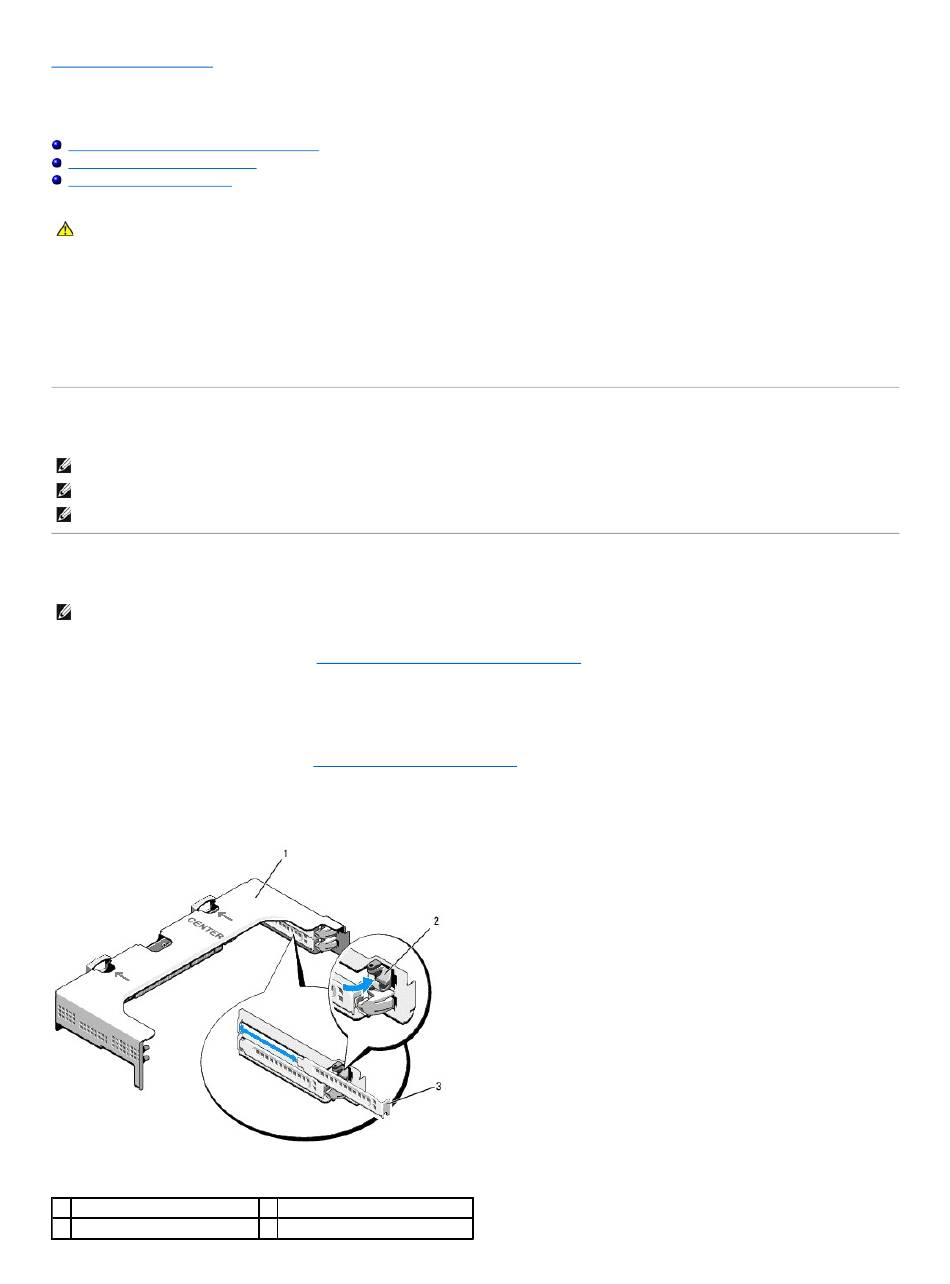

4. Ouvrez le loquet de la carte d'extension, puis retirez la plaque de recouvrement.
1 Bâti des cartes d'extension
3 Plaque de recouvrement
2 Loquet de carte d'extension
