Carte de montage des cartes d'extension
Guide technique Dell Precision™ R5400
Retrait de la carte de montage centrale
Réinstallation de la carte de montage centrale
PRÉCAUTION : seuls les techniciens de maintenance qualifiés sont habilités à retirer le capot de l'ordinateur et à accéder aux composants de
l'ordinateur. Avant toute intervention à l'intérieur de l'ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour de plus amples
renseignements sur les pratiques d'excellence en matière de sécurité, consultez la page Regulatory Compliance (conformité à la réglementation)
à l'adresse www.dell.com/regulatory_compliance.
REMARQUE : la carte de montage ne peut être remplacée que sur le bâti central des cartes d'extension, et non sur le bâti externe.
Retrait de la carte de montage centrale
1. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Retirez le bâti central des cartes d'extension de l'ordinateur (voir Retrait d'un bâti de cartes d'extension).
3. Retirez toutes les cartes d'extension de la carte de montage des cartes d'extension (voir

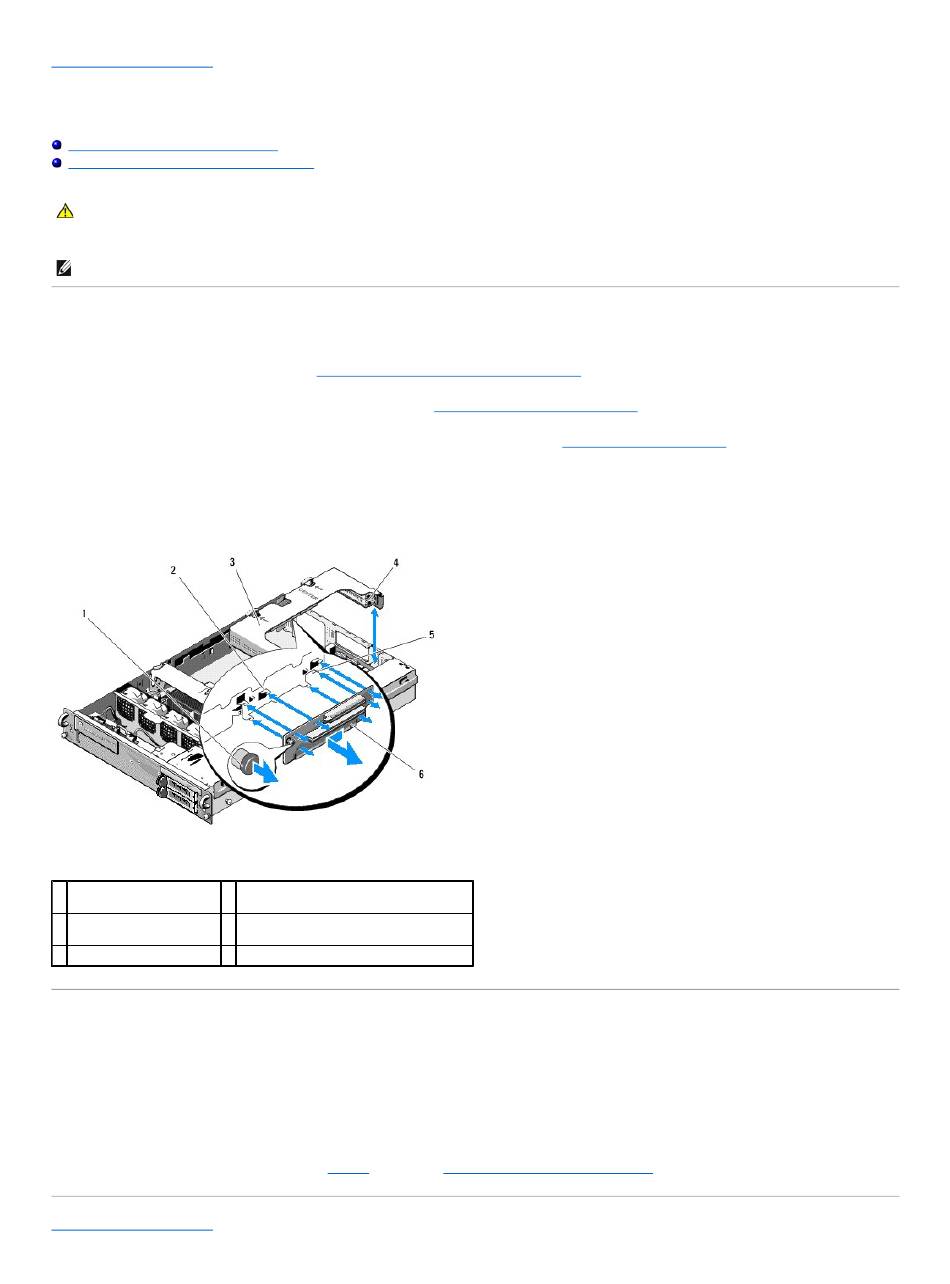

4. Mettez le bouton poussoir bleu de dégagement situé sur la carte de montage en position déclenchée, puis tirez horizontalement sur la carte en
l'éloignant de la partie du bâti comportant les loquets de carte d'extension, jusqu'à ce que la carte de montage soit dégagée des cinq crochets de
guidage.
1 Bouton poussoir de 2 Crochets de guidage (5)
dégagement
3 Bâti central des cartes 4 Partie du bâti comportant les loquets de
d'extension
5 Broche de guidage 6 Carte de montage
Réinstallation de la carte de montage centrale
1. Tout en maintenant la carte de montage par le bouton de dégagement, positionnez la carte de telle sorte que la broche de guidage coïncide avec le
trou situé sur la carte.
2. Le bouton de dégagement en position déclenchée, amenez la carte vers les loquets de carte d'extension jusqu'à ce que les crochets de guidages et le
bouton de dégagement s'enclenchent.
3. Réinstallez toute carte d'extension retirée à l'étape 3
Retour à la table des matières
carte d'extension
de la section
Retrait d'une carte
Retrait de la carte de montage centrale.
d'extension).
