Elektroseilwinde / Electric Wire Rope Winch / Treuil électrique >BETA II<

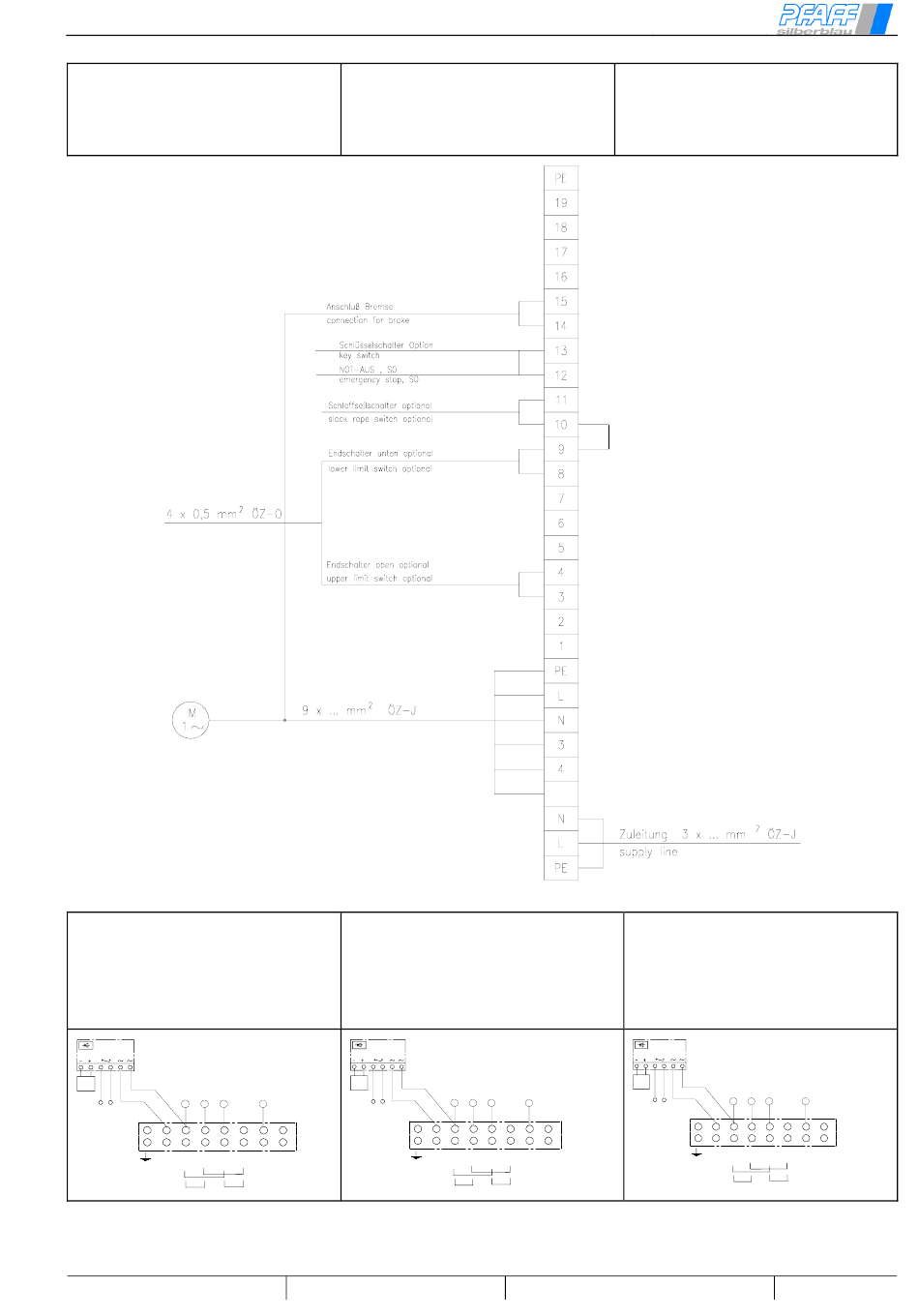

Klemmenplan für Elektroseil-
winden mit 1 Geschwindigkeit
für Einphasenwechselstrom
Anschluss an Einphasen-
stromnetz
Der im Motorklemmkasten befindli-
che Anschlussplan ist zu beachten.
Gleichrichter
rectifier
U2 Z1 Z2
14 15
L
N
3
4
PE
Bildliche Darstellung unverbindlich!
Wiring diagram for electric wire
rope winch with 1 wire rope
speed for single-phase AC
Connection to single-phase net-
work
The connecting plan integrated in the
motor terminal box has to be ob-
served
Gleichrichter
rectifier
U1
14 15
Rechtslauf
PE
Linkslauf
Graphic representation not binding!
U1
U2 Z1 Z2
L
N
3
4
forward running
reverse running
Représentation graphique sans engagement!
4.1.401
Plan des bornes de branche-
ment pour treuil électrique avec
1 vitesse et courant alternatif
monophasé
Branchement au réseau mono-
phasé
Observer le plan intégré dans le cof-
fret des bornes de branchement du
moteur
redresseur
U2 Z1 Z2
14 15
L
N
3
4
PE
U1
marche à droite
marche à gauche
Seite / page 84
