Treuil électrique >BETA <
Français
4.3. Les commandes électriques disponibles:
commande électrique
commande directe
puissance motrice max. 2,2 kW
commande avec contacteurs réver-
sibles, protection thermique du
moteur, interrupteur principal et
éléments de réglage intégrés
commande avec contacteurs réver-
sibles, protection thermique du
moteur, interrupteur principal,
contacteur principal et éléments de
réglage externes
commande avec contacteurs réver-
sibles, protection thermique du
moteur, interrupteur principal,
contacteur principal et limiteur de
charge électronique*
commande avec contacteurs réver-
sibles, protection thermique du
moteur, interrupteur principal,
contacteur principal et commande
à distance par radio
commande avec contacteurs réver-
sibles, protection thermique du
monteur, interrupteur principal, li-
miteur de charge électronique* et
commande à distance par radio
* Les treuils avec une capacité de 1000kg où plus doivent être équipés d'un limiteur de charge.
Les commandes à contacteurs sont conçues pour:
Treuils avec 1 vitesse et courant triphasé
f=50 Hz: 380÷420 V
f=60 Hz: 440÷460 V
type de protection IP 54
tension de commande 42 V - 50/60 Hz

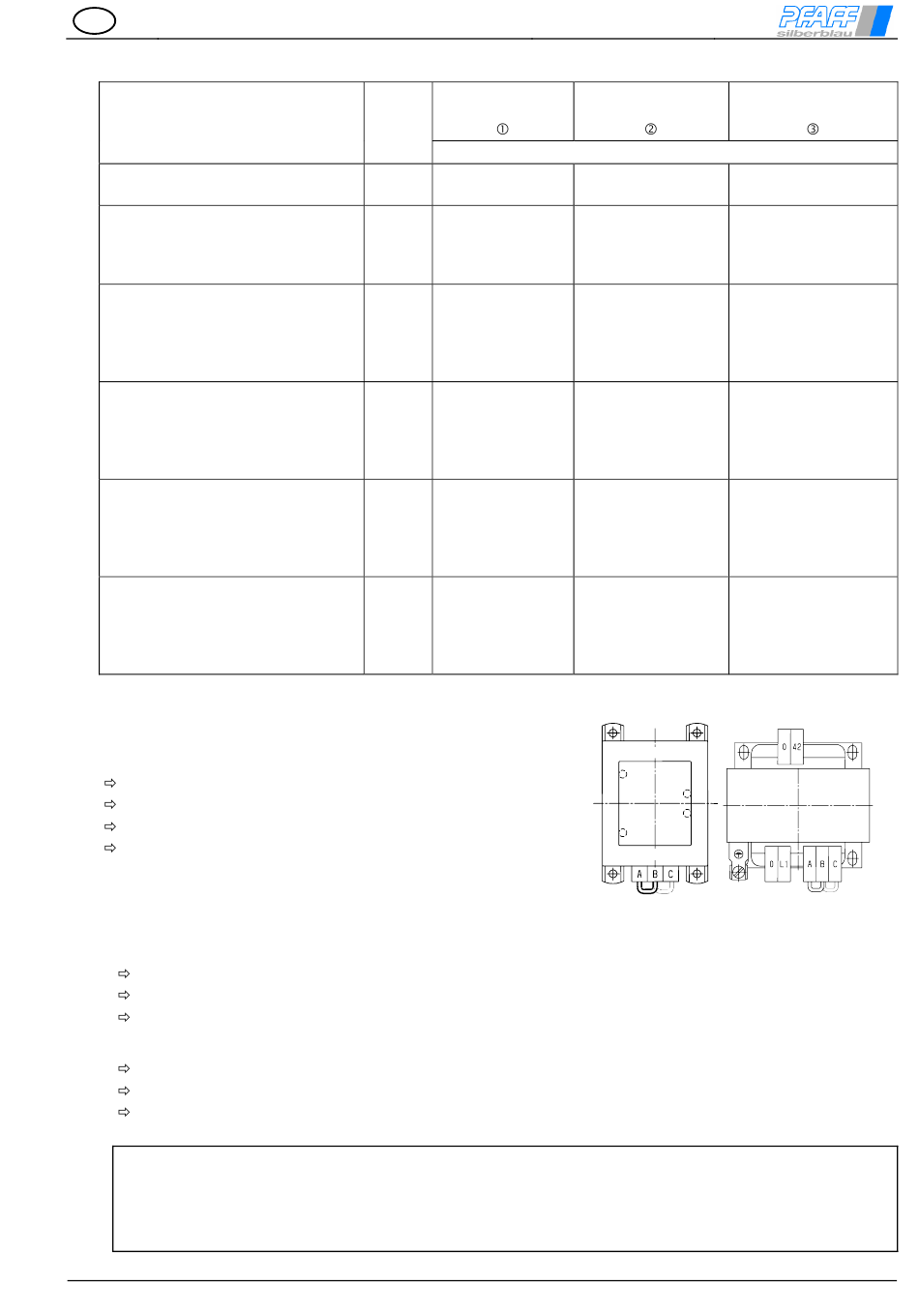

Attention:
En connectant le treuil à un réseau triphasé U=440÷460V,
le pont du transformateur doit être posé de A÷B à B÷C !
Treuils avec 2 vitesses et courant triphasé
f=50 Hz: 380-420 V ±5%
type de protection IP 54
tension de commande 42 V - 50 Hz
Treuils avec 1 vitesse et courant alternatif monophasé
f=50 Hz: 220÷240V courant alternatif monophasé
type de protection IP54
tension de commande 24V; 50Hz
Un transformateur avec séparation galvanique doit être utilisé pour alimenter le circuit de commande
(intégré dans les commandes Pfaff-silberblau).
Exception: commande directe, EN60204§9.1 et §9.2.5.10
Prévoir l'arrêt d'urgence (interrupteur) qui doit être accessible dans tous les cas (intégré dans les
commandes Pfaff-silberblau, versions différentes).
changements techniques sous réserve
jusqu'à
L4.1.401-1760
980kg
Standard
L4.1.401-1700(3)
jusqu'à
1000 kg
Option
L4.1.401-1720(3)
L4.1.401-1740(3)
Standard
L4.1.401-1723(3)
à partir de
1000 kg
Option
L4.1.401-1743(3)
(la vitesse augmente d'un facteur de 1,20)
04.01.401
1 vitesse et
2 vitesses et
courant triphasé
courant triphasé
plan de montage no.
L4.1.401-1860
L4.1.401-1800(3)
L4.1.401-1820(3)
L4.1.401-1840(3)
L4.1.401-1823(3)
L 4.1.401-1843(3)
Transformator
380-420V 440-460V
1 vitesse et courant
alternatif monophasé
L4.1.401-1960
L4.1.401-1900(3)
L4.1.401-1920(3)
L4.1.401-1940(3)
L4.1.401-1923(3)
L4.1.401-1943(3)
transformer
380-420V 440-460V
