Elektroseilwinde / Electric Wire Rope Winch / Treuil électrique >BETA II<

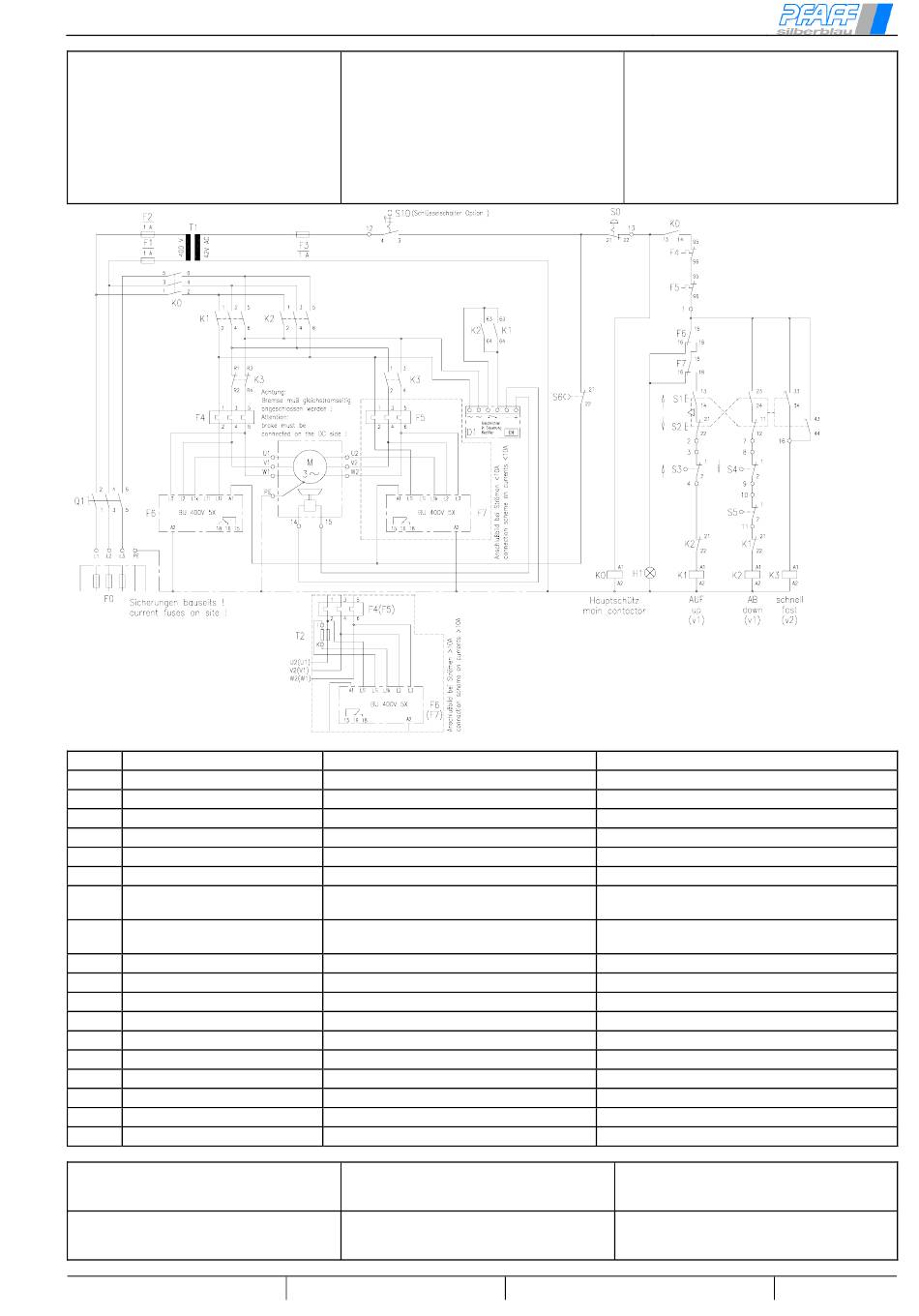

Schaltplan für Elektroseilwin-
den mit 2 Geschwindigkeiten
und Drehstrom
Steuerung mit Wendeschützen, thermischem
Motorschutzrelais,
Hauptschalter,
schütz und elektronischem Überlastschutz
(Schaltplan Nr. L4.1.401 - 1840(3))
S0
NOT - AUS
S1
Heben - 2 stufig (V1 / V3)
S2
Senken - 2 stufig (V1 / V3)
S3
Hubendschalter oben (optional)
S4
Hubendschalter unten (optional)
S5
Schlaffseilschalter (optional)
S6
Entriegelung Überlastschutz
F0
Hauptsicherungen bauseits
F1-F2-
Sicherung (Steuerspannung)
F3
F4/F5
therm. Motorschutzrelais
F6
Überlastwächter V1
F7
Überlastwächter V2
Q1
Hauptschalter
T1
Trafo
T2
Stromwandler (J
>10A)
N
K0
Hauptschütz
K1-K2 Wendeschütz Heben-Senken
K3
Umschaltschütz
H1
Meldeleuchte Überlast
Falls Verbindung zwischen 42V und PE auf-
getrennt wird, ist nach DIN EN 60204-32 eine
Isolationsüberwachung erforderlich.
Absicherung und Anschluss hat nach den
Vorschriften des VDE bzw. nach den örtli-
chen EVU – Vorschriften zu erfolgen!
Bildliche Darstellung unverbindlich!
Circuit diagram for electric wire
rope winches with 2 wire rope
speeds for three-phase AC
Electric control with mounted-in reversing con-
Haupt-
tactor, thermal motor protection, main switch,
main contactor and electronic overload
protection
(circuit diagram no. L4.1.401 - 1840(3))
Emergency-Stop
Up
-2 steps (V1 / V2)
Down
-2 steps (V1 / V2)
upper limit switch (optional)
lower limit switch (optional)
slack rope switch (optional)
unlocking of electronic overload protection
main current fuses have to be provided on
site
fuse (control voltage)
thermal motor protection
overload monitoring device V1
overload monitoring device V2
main switch
transformer
current transducer J
> 10A
N
main contactor
reversing contactor lifting - lowering
changeover contactor
signal lamp overload
If the connection between 42 V and PE will be
disconnected, acc. to DIN EN 60204 an insu-
lation monitoring is necessary.
Fuse protection and connection have to be
made acc. to local, national and interna-
tional regulations!
Graphic representation not binding!
4.1.401
Plan de montage pour treuils
électrique avec 2 vitesses et
courant triphasé
Commande avec contacteurs réversibles,
protection thermique du moteur, interrupteur
principal, contacteur principal et éléments de
réglage externes
(plan de montage no. L4.1.401 - 1820(3))
arrêt d'urgence
lever - 2 vitesses (V1 / V2)
baisse - 2 vitesses (V1 / V2)
interrupteur de fin de course du haut (en option)
interrupteur de fin de course du bas (en option)
interrupteur actionné par câble détendu (en option)
désenclenchement du limiteur de charge
les fusibles principaux sont à prévoir par le
client
fusible (tension de commande)
protection thermique du moteur
relais de surcharge V1
relais de surcharge V2
interrupteur principal
transformateur
transformateur d'intensité J
contacteur principal
contacteur réversible Montée-Descente
contacteur inverseur
témoin signalant une surcharge
Un dispositif de surveillance d'isolation selon
DIN 60204 est nécessaire si la liaison entre la
tension de 42V et PE est interrompue.
La protection par fusibles et le branchement
doivent être effectués selon les directives
locales, nationales et internationales !
Représentation graphique sans engagement!
>10A
N
Seite / page 75
