AES/EBU
AES/EBU
OUT
IN
CD8-AE
Fente 1
Servez-vous de câbles numériques de haute qualité de 110Ω pour
brancher la carte CD8-AE. Utilisez des câbles D-SUB à 25 broches qui
sont adaptés à un usage audio numérique pour brancher la carte
CD8-AE-S.
2. Lorsque l'appareil compatible AES/EBU est pourvu d'une sortie
Word Clock séparée, raccordez-la avec la borne WORD
CLOCK – IN en face arrière du 02R et activez la terminaison de
75Ω.
S'il n'y a pas de sortie Word Clock, vous pouvez obtenir le signal de
synchronisation d'une ligne de signal numérique.
Remarque: La meilleure synchronisation reste celle issue d'une liaison
Word Clock directe.
Sélection d'une source de synchronisation (Word
Clock)
1. Mettez d'abord l'enregistreur multipiste compatible AES/EBU
sous tension et puis le 02R.
Dans un studio, l'ordre de mise sous tension des appareils est d'une
importance vitale. Commencez toujours par l'enregistreur multipiste
et les processeurs de signaux. Allumez ensuite la 02R et enfin les
écoutes ainsi que tous les autres appareils avec lesquels vous allez
enregistrer un signal venant du 02R.
Installation des options
Câbles XLR x4
Câbles XLR x4
Câble BNC 75
WORD
CLOCK
IN
WORD
CLOCK
OUT

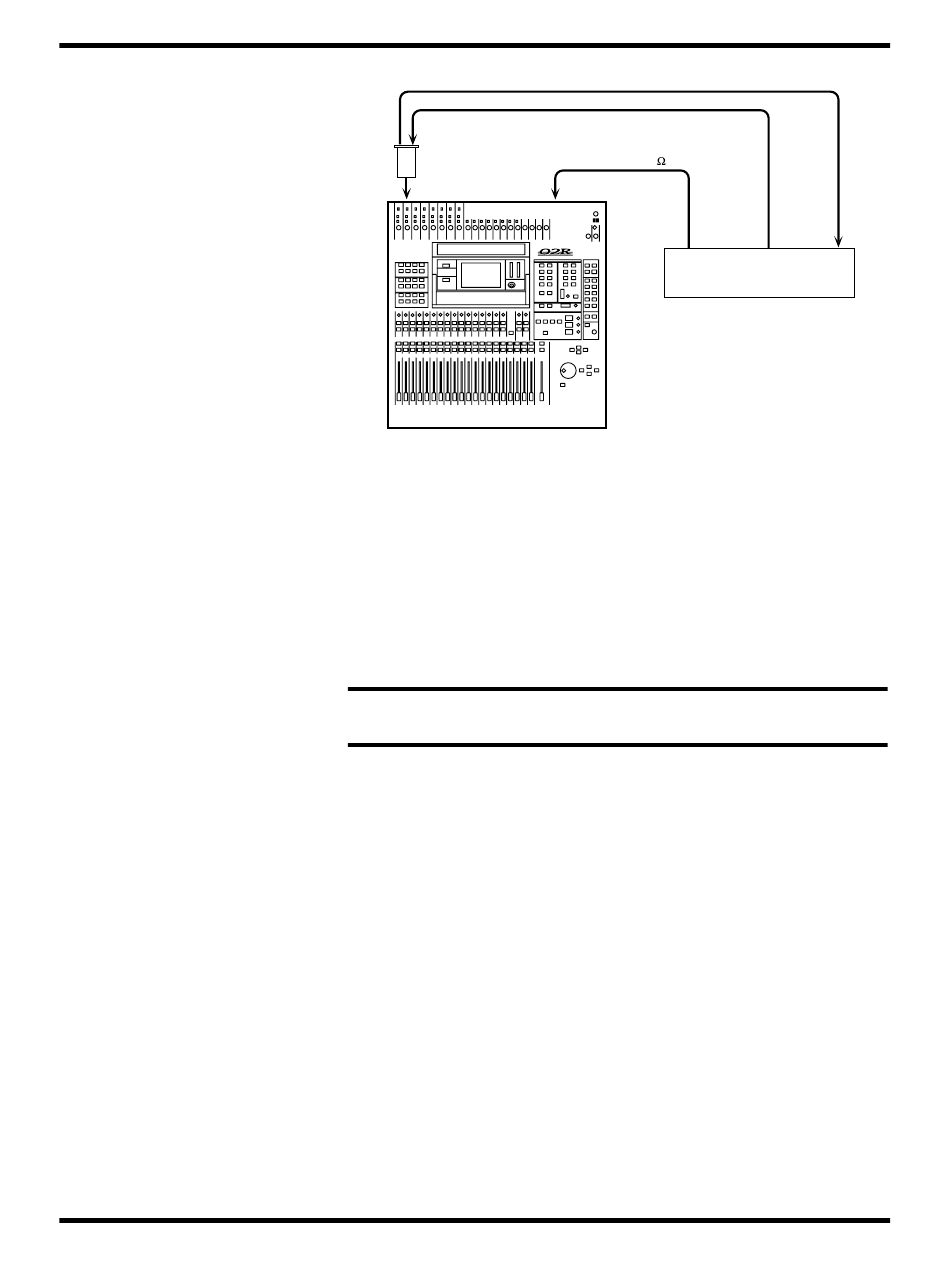

Cette illustration montre comment
brancher une carte CD8-AE. Pour la
carte CD8-AE-S, utilisez des câbles
D-SUB à 25 broches au lieu de câ-
bles XLR.
231
AES/EBU
AES/EBU
IN
OUT
Multipiste numérique
02R Manuel de référence
