Carte E/S numérique – ADAT (CD8-AT)
Avec la carte numérique ADAT-E/S (CD8-AT), vous pouvez raccorder le
02R avec un enregistreur multipiste Alesis ADAT ou un enregistreur mul-
tipiste compatible avec cette norme.
Installation de la carte CD8-AT
La carte numérique ADAT-E/S (CD8-AT) peut être insérée dans une seule
fente. Voyez "Cartes avec simple connecteur" en page 226.

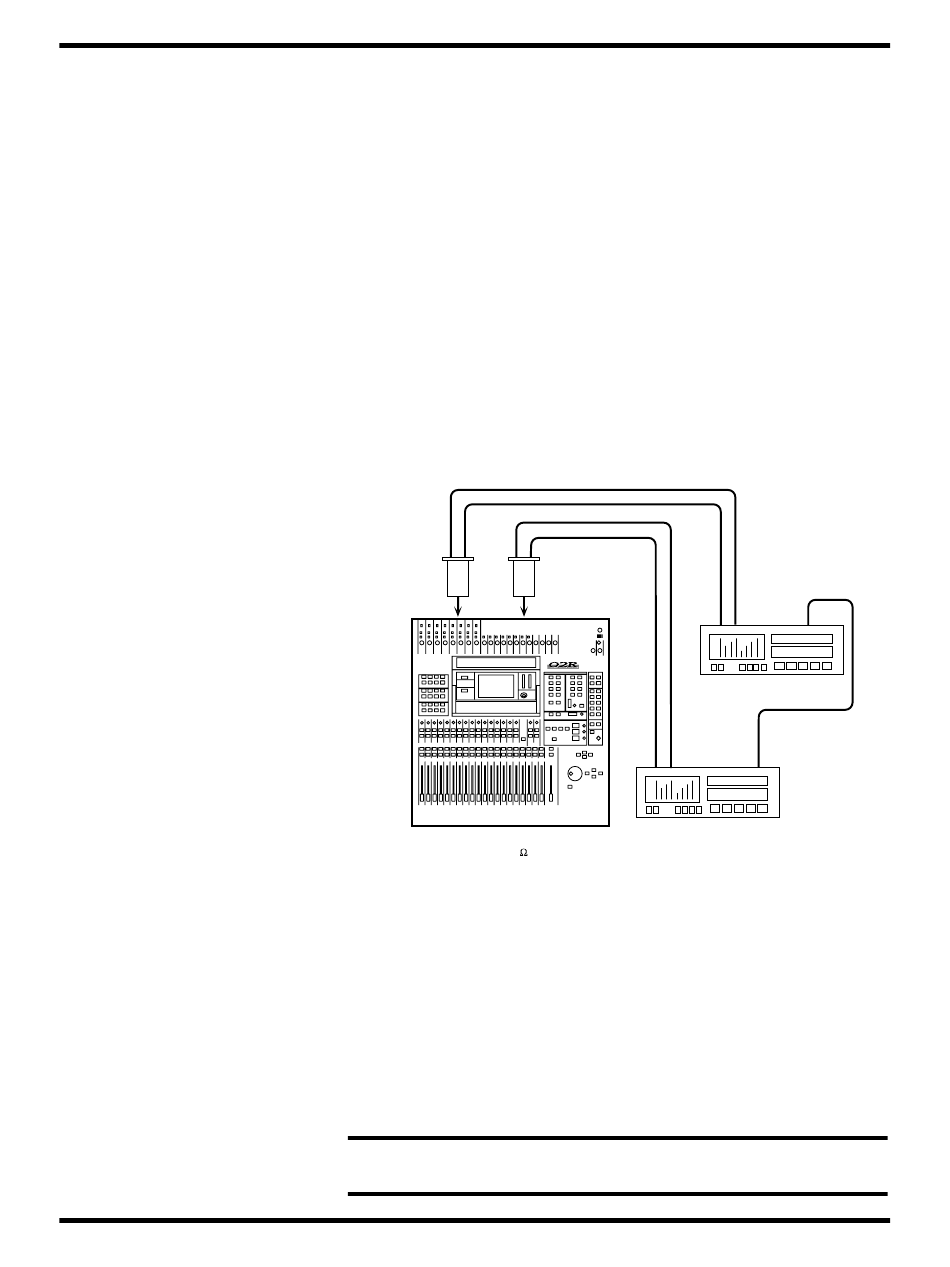

1. Branchez l'enregistreur multipiste modulaire ADAT au 02R en
vous servant de câbles adéquats.
Utilisez des câbles optiques ADAT pour raccorder la borne IN de la
carte CD8-AT avec la borne OPTICAL OUT de l'enregistreur
modulaire ADAT. Reliez la sortie OUT de la carte CD8-AT avec la
borne OPTICAL IN de l'appareil ADAT.
OUTPUT INPUT
OUTPUT
CD8-AT
Fente1
02R (Word Clock: Esclave)
Commutateur 75
Si vous avez installé plusieurs cartes CD8-AT dans le 02R pour
utiliser plus d'un enregistreur ADAT, branchez les autres appareils
exactement comme le premier avec le 02R.
Un enregistreur multipiste modulaire Alesis ADAT ne dispose pas de
sortie Word Clock. Si vous utilisez la commande à distance BRC
ADAT, vous pouvez relier la borne 48kHz OUT à la borne WORD
CLOCK – IN du 02R. N'oubliez pas d'activer le commutateur de
terminaison 75Ω.
A défaut de sortie Word Clock séparée, vous pouvez vous servir du
signal d'une ligne numérique.
Remarque: La meilleure synchronisation reste celle issue d'une liaison
Word Clock directe.
Installation des options
INPUT
CD8-AT
OPTICAL
Fente 2
OUTPUT
OPTICAL OPTICAL
OUTPUT INPUT
ALESIS ADAT
(Word Clock: Esclave)
= activé
02R Manuel de référence
233
OPTICAL
SYNC
INPUT
Sortie
ALESIS ADAT
(Word Clock: Maître)
SYNC
Entrée
