Digital-Cascade (CD8-CS)

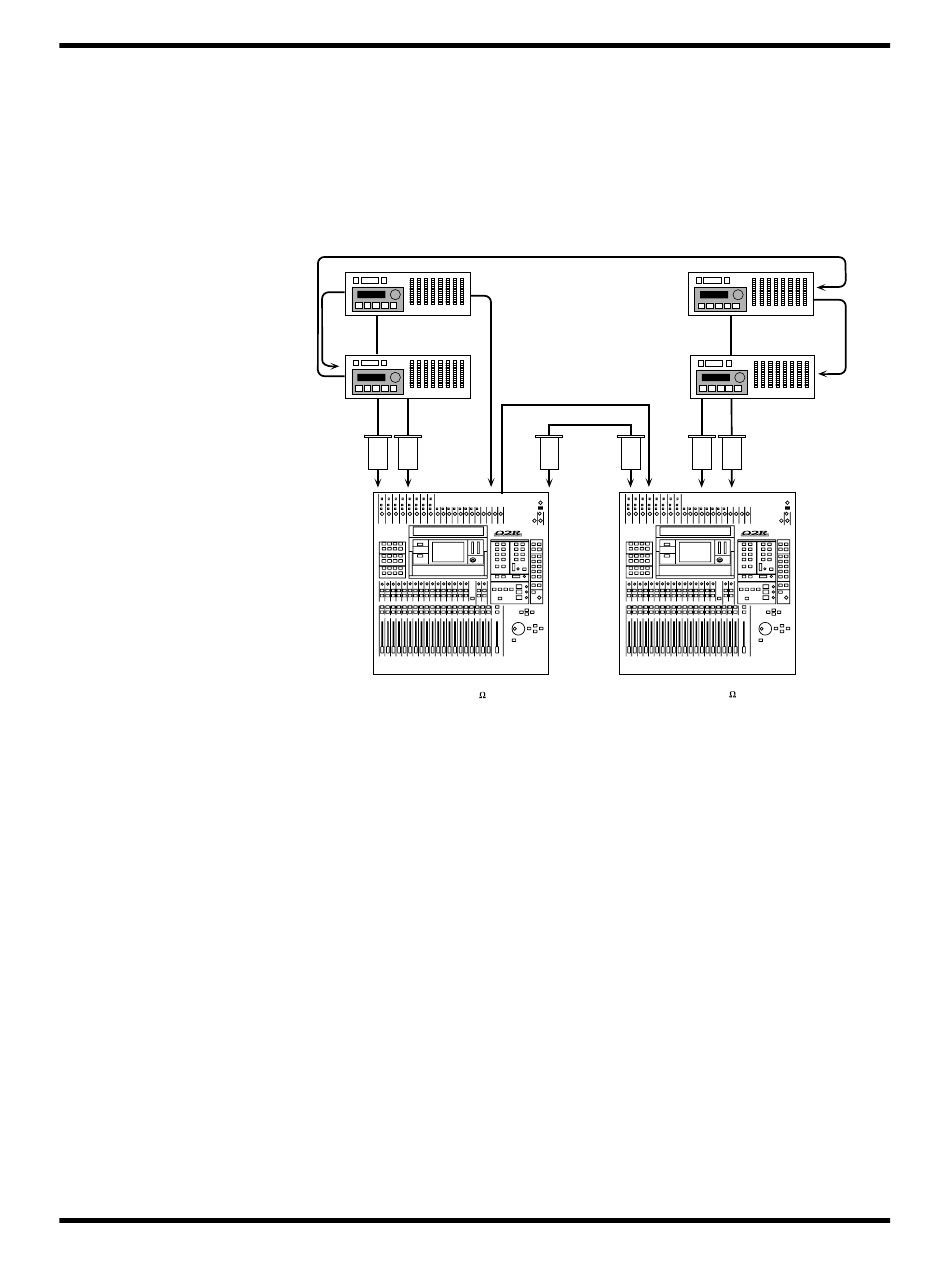

Le kit Digital Cascade (CD8-CS) vous permet de raccorder plusieurs 02R.
Le kit comprend deux cartes Cascade E/S ainsi qu'un câble de connexion
spécial. Lorsque deux 02R ou plus sont raccordés, ils se partagent les bus
internes 1~8, quatre bus auxiliaires (deux paires de bus: AUX A et AUX
B), le bus stéréo ainsi que le bus solo.
SYNC
Enregistreur
SYNC
multipiste numérique
(Word Clock: Maître)
Enregistreur multi-
piste numérique
(Word Clock:
Esclave)
WORD
CLOCK
Fente 1 Fente 2 IN
02R Cascade esclave (Word Clock Esclave)
Commutateur 75 = activé
Installation de la carte CD8-CS
La carte Cascade-E/S (CD8-CS) peut s'insérer dans n'importe quelle
fente. Il faut au moins un carte Cascade-E/S dans chaque 02R. Si vous
pensez relier plus de deux consoles, la console centrale doit être pourvue
de deux cartes. Utilisez plutôt les fentes 3 et 4 pour les cartes Cascade afin
de réserver les fentes 1 et 2 aux cartes I/O numériques.
Pour en savoir davantage, veuillez voir la section "Cartes avec simple
connecteur" en page 226.
1. Réglez le commutateur IN/OUT de la carte Cascade E/S du
premier 02R sur IN.
Cette console fera office d'appareil principal (Master).
2. Réglez le commutateur IN/OUT de la carte Cascade-E/S du
deuxième 02R sur OUT.
Cette console est asservie à l'autre.
Installation des options
WORD CLOCK OUT
IN
OUT
WORD
CD8-CS
CLOCK
WORD
IN
CLOCK
Fente 4 Fente 4
OUT
02R Cascade esclave (Word Clock Esclave)
Enregistreur
multipiste numérique
(Word Clock: Esclave)
Enregistreur
multipiste numérique
(Word Clock: Esclave)
Fente 2 Fente 1
Commutateur 75 = activé
02R Manuel de référence
235
