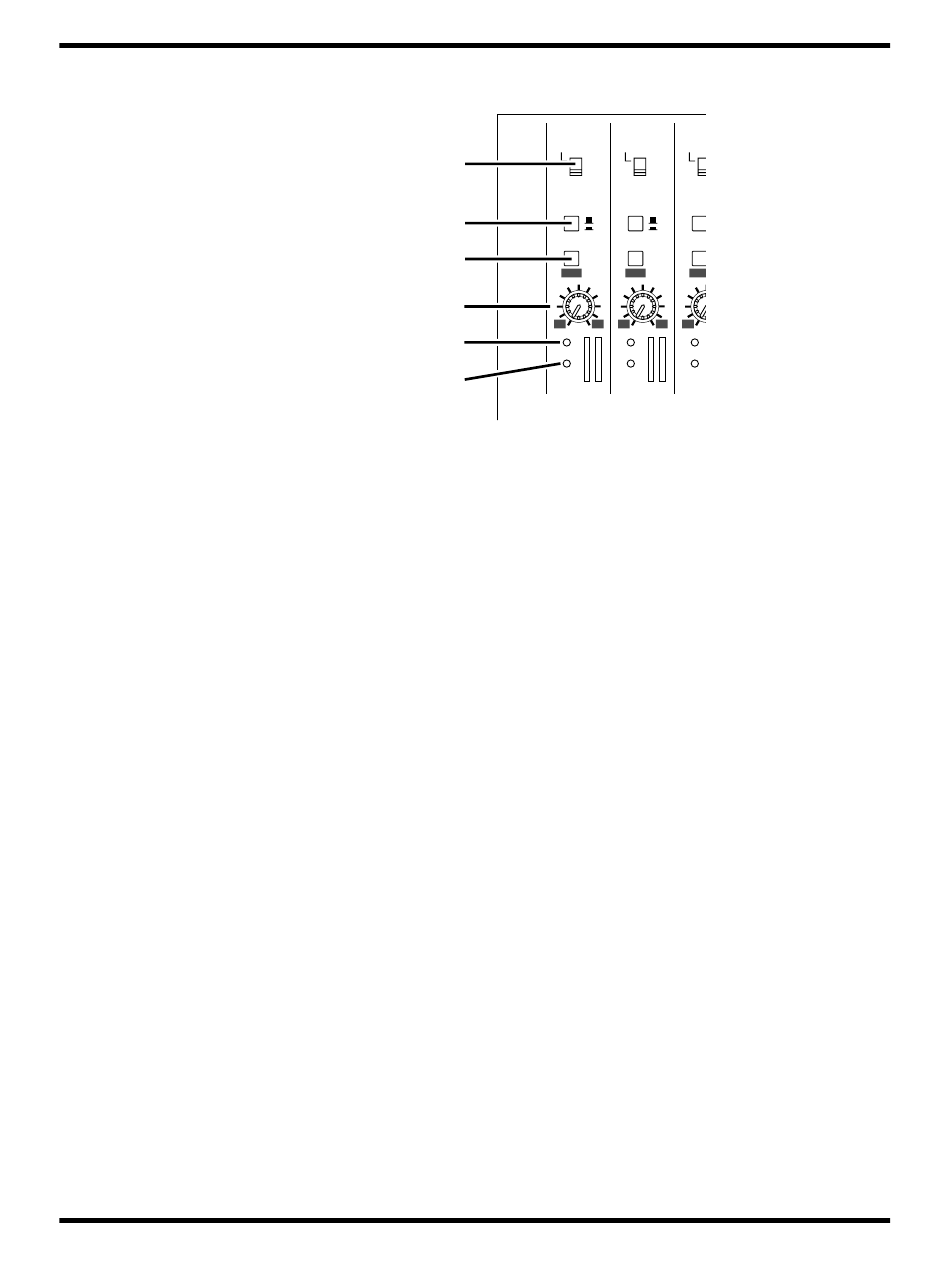

Commandes des entrées analogiques
1
2
3
4
5
6
1
Commutateurs pour l'alimentation fantôme (Canaux
1~8)
Ces commutateurs vous permettent d'allumer/de couper
l'alimentation fantôme +48V en courant continu pour les bornes
XLR-3-31.
2
Boutons A/B (Canaux 1~8)
Ces boutons vous permettent de choisir entre les connecteurs A
(XLR-3-31) ou B (prises jack).
3
Boutons 20dB (Atténuation) (Canaux 1~16)
Lorsque vous appuyez sur ces boutons, le niveau d'entrée est
atténué de 20dB.
4
Commande GAIN
Ces commandes vous permettent de déterminer le niveau
d'entrée du préampli.
Les réglages de la section analogique ne peuvent être ni
sauvegardés ni automatisés. C'est pourquoi ils ne sont pas repris
dans les mémoires de scène ni dans les automix. Mais pour que
vous puissiez garder une idée des réglages effectués, ces
commandes sont crantées.
5
Témoin PEAK
Ce témoin rouge s'allume lorsque le niveau du signal d'entrée se
trouve à moins de 3dB du point de saturation.
Ce témoin peut s'allumer sporadiquement. Cependant, s'il reste
allumé, le préampli d'entrée est surchargé et il y a risque de
distorsion.
6
Témoin SIGNAL
Ce témoin vert s'allume dès que le signal d'entrée se trouve à
10dB sous le niveau nominal.
Commandes et connexions
+48V
+48V
+48V
ON
ON
ON
OFF
OFF
OFF
A
A
B
B
20dB
20dB
20dB
+4
-40
+4
-40
+4
GAIN
GAIN
GAIN
-16
-60
-16
-60
-16
PEAK
PEAK
PEAK
SIGNAL
SIGNAL
SIGNAL
1
2
3
02R Manuel de référence
3
A
B
-40
-60
