Installation des options
02R Manuel de référence
Carte E/S numérique – TDIF-1™ (CD8-TDII)
La carte numérique I/O TDFI-1™ (CD8-TDII) permet de relier le 02R
avec un (ou plusieurs) enregistreur multipiste modulaire TASCAM
TDFI-1™ (le DA-88, par exemple).
Installation de la carte CD8-TDII
La carte numérique E/S TDFI-1™ (CD8-TDII) s'insère dans une seule
fente. Pour en savoir plus sur l'installation, voyez "Cartes avec simple
connecteur" en page 226.

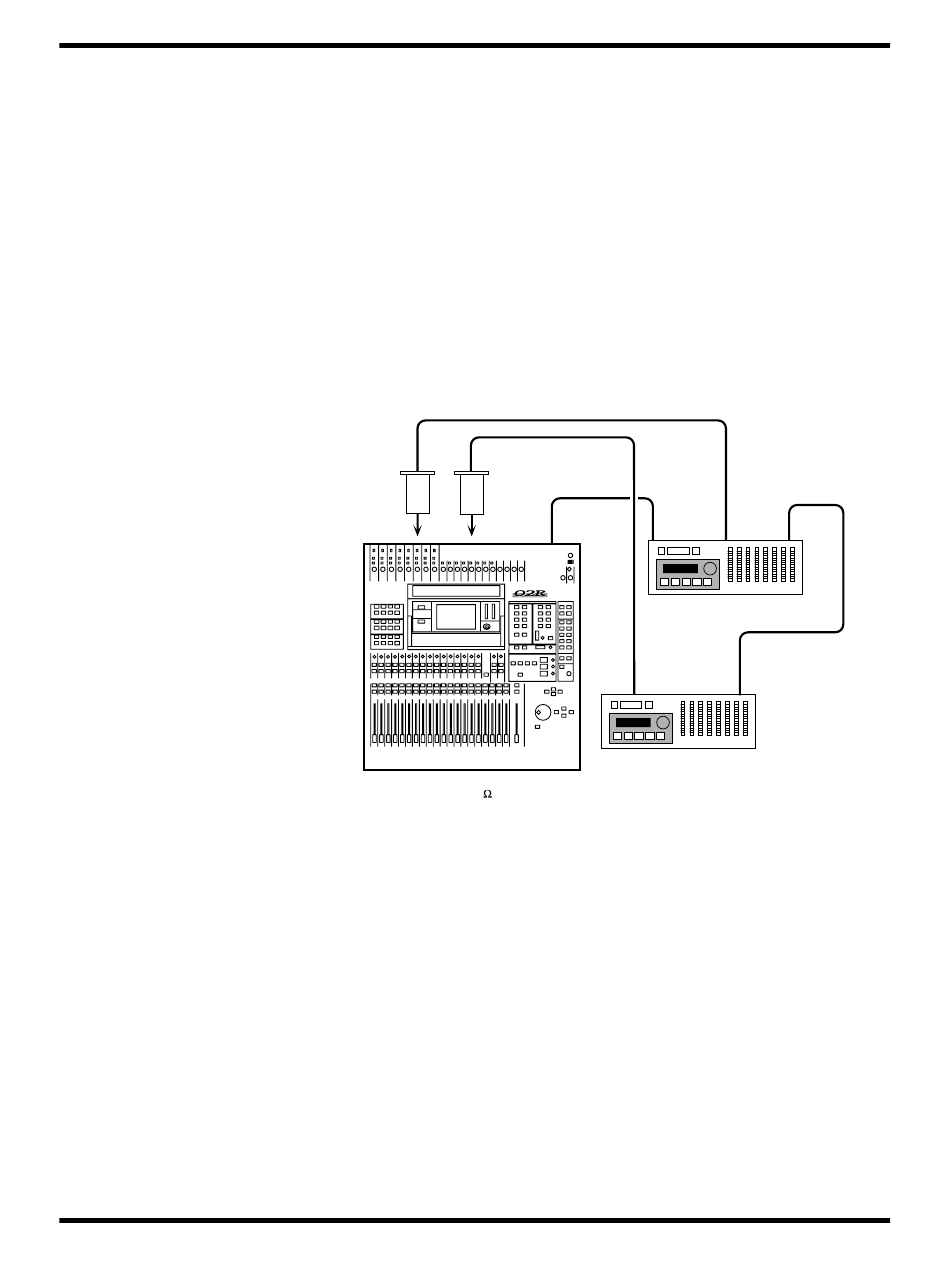

1. Reliez les entrées et les sorties de l'enregistreur multipiste
modulaire TASCAM DA-88 aux bornes adéquates du 02R.
CD8-TD
CD8-TD
Fente 1
Fente 2
02R (Word Clock Esclave)
Commutateur 75
Pour raccorder la carte CD8-TDII avec la borne DIGITAL I/O du
TASCAM DA-88, utilisez un câble spécial
Si vous avez installé plus d'une carte CD8-TDII dans le 02R pour
utiliser plusieurs TASCAM DA-88, branchez les appareils
supplémentaires exactement comme le premier.
L'enregistreur multipiste TASCAM DA-88 est doté d'une borne
WORD SYNC OUT que vous pouvez brancher au moyen d'un câble
BNC à la borne WORD CLOCK – IN en face arrière du 02R.
Si vous utilisez plusieurs appareils TASCAM DA-88, le premier doit
servir de source de synchronisation. Comme un TASCAM DA-88 est
pourvu de bornes SYNC IN/SYNC OUT, il n'y a aucun problème
pour synchroniser plusieurs appareils. Le DA-38 ne peut servir
d'instrument maître pour la synchronisation car il ne dispose pas de
borne SYNC OUT.
WORD
WORD
CLOCK IN
SYNC OUT
DIGITAL
I/O
TASCAM DA-88/DA-38
(Word Clock Esclave)
＝activé
DIGITAL
SYNC
I/O
Sortie
TASCAM DA-88
(Word clock Master)
SYNC
Entrée
