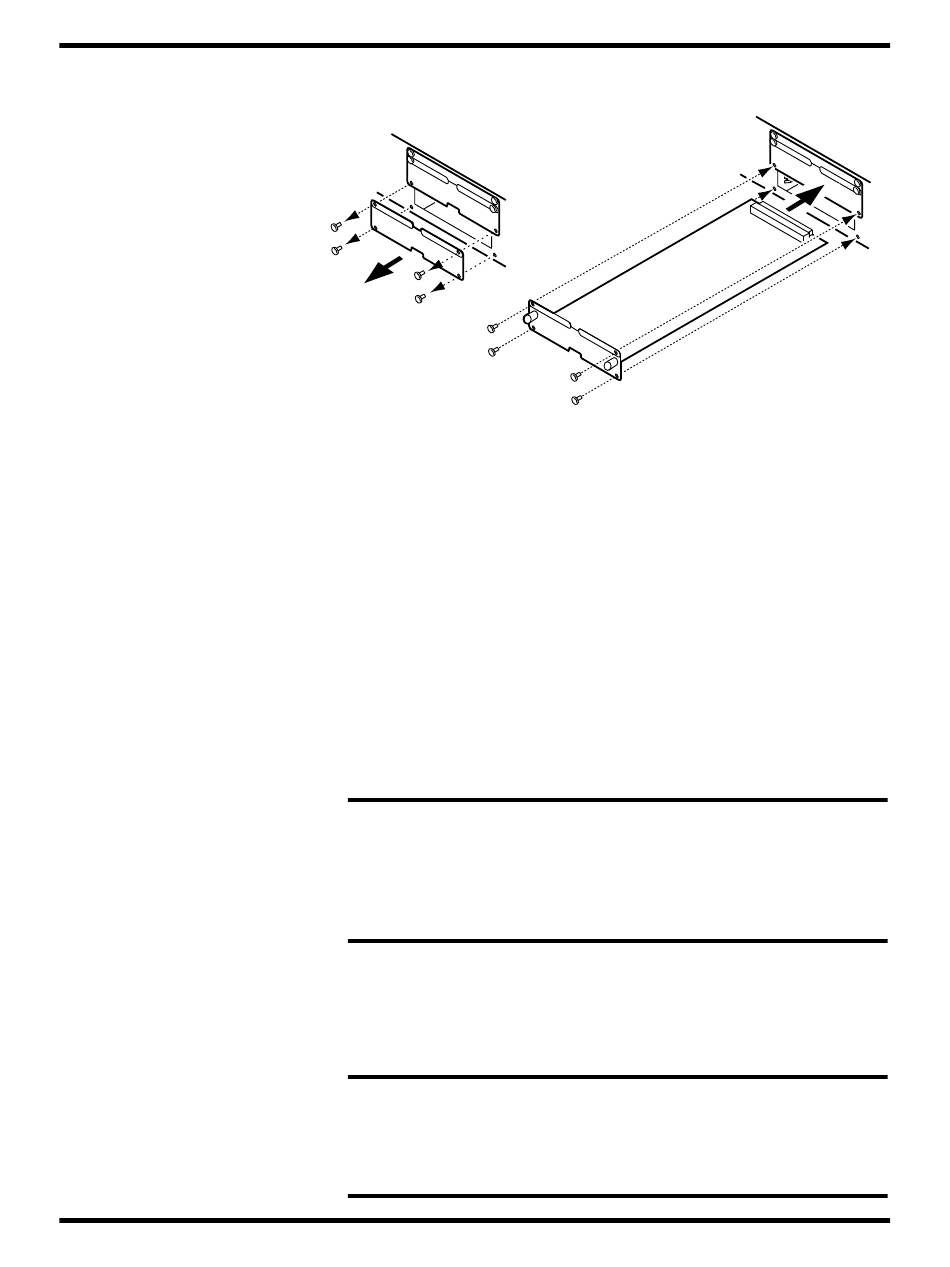

3. Connectez la carte disponible en option comme indiqué dans
l'illustration ci-dessous:
Lors de l'installation de la carte, il convient de bien veiller à ce que la
planche de contact soit entièrement insérée dans la fente de bus du
02R.
4. Remettez le 02R sous tension.
Vérifiez si la carte est reconnue par le logiciel du 02R en appuyant sur
le bouton [DIGITAL I/O], jusqu'à ce que la page DIGITAL I/O 1/5
apparaisse. Si la carte est connectée correctement, le système n'aura
aucun mal à reconnaître le type de carte.
Cartes avec double connecteur
1. Mettez le 02R hors tension.
POUR EVITER UNE ELECTROCUTION, IL CONVIENT DE METTRE LE
02R HORS TENSION AVANT DE DEVISSER UN CACHE DE L'UNE DES
QUATRE FENTES!
Remarque: Avant d'installer quoi que ce soit dans votre 02R, il est
important que vous mettiez ce dernier hors tension. Sinon, vous risquez non
seulement d'être électrocuté mais aussi d'endommager le 02R ainsi que la
carte d'option. Notez que tout dommage résultant d'une opération allant à
l'encontre de cette consigne annule automatiquement la garantie de votre
02R ainsi que de la carte.
2. Enlevez le cache de la fente à laquelle vous désirez connecter
la carte ainsi que la fente au-dessus de la fente désirée.
Notez qu'il est uniquement possible de relier des cartes avec double
connecteur à la fente 1 et/ou 2 (Slot 1 et/ou 2).
Remarque: Veuillez conserver le cache en lieu sûr pour usage ultérieur.
De plus, il convient de ne jamais utiliser votre 02R tant qu'une des fentes est
découverte. Une telle ouverture change en effet le flux d'air servant à venti-
ler l'alimentation ainsi que les autres composants et peut entraîner la dété-
rioration précoce de votre 02R.
Installation des options
02R Manuel de référence
227
