Commandes et connexions
02R Manuel de référence

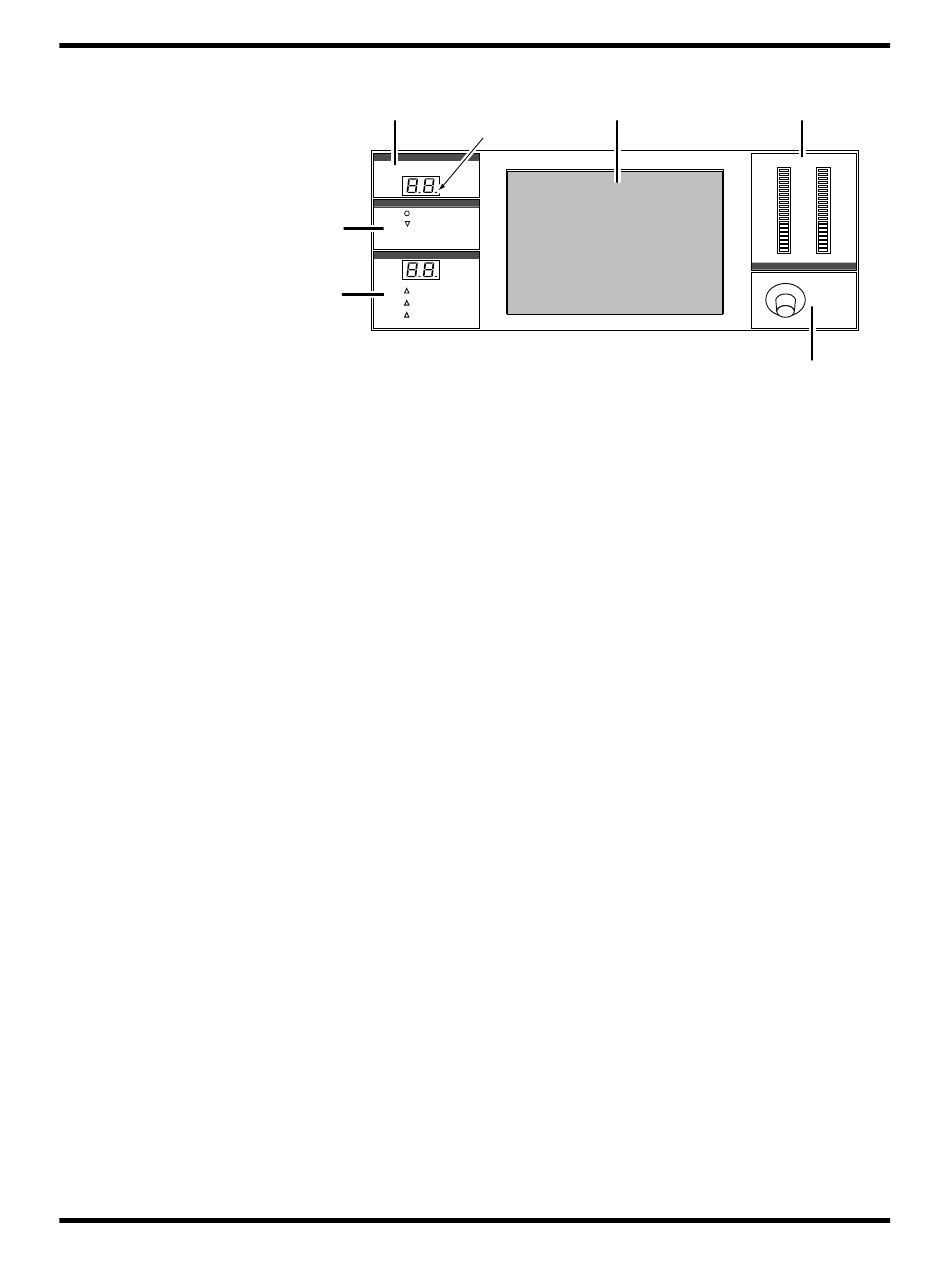

Affichage, indicateurs et commandes
C
Témoin d'édition
SCENE MEMORY
FADER STATUS
INPUT
D
AUX
1 2 3 4
5 6 7 8
SELECTED CHANNEL
E
MIC/LINE
TAPE/RTN
OUTPUT
C
Affichage SCENE MEMORY
Cet affichage à diodes (2 chiffres, 7 segments) donne le numéro
de la mémoire de scène sélectionnée. Il contient également le
témoin d'édition qui se met à clignoter dès le premier
changement de paramètre.
D
Indicateurs FADER STATUS
Ces témoins indiquent le statut des curseurs. Lorsque vous
sélectionnez les boutons AUX ([AUX1]~[AUX8]), le témoin AUX
s'allume pour indiquer que les curseurs servent à régler le niveau
des envois auxiliaires. Le bouton AUX actuellement sélectionné
est également indiqué ici.
Normalement, c'est le témoin INPUT qui est allumé.
E
Indicateurs SELECTED CHANNEL
Cet affichage à diodes (2 chiffres, 7 segments) donne le numéro
du canal activé sur lequel portent les commandes SELECTED
CHANNEL. Les trois témoins situés sous l'affichage indiquent le
statut du canal activé: MIC/LINE, TAPE/RTN ou OUTPUT.
F
Ecran graphique
Cet écran graphique de 320 × 240 pixels fait apparaître les
fonctions système et leurs valeurs de paramètres (aussi bien sous
forme numérique que sous forme graphique).
G
VU-mètres L STEREO R
Ces échelles de 21 diodes indiquent le niveau des sorties stéréo.
H
Commande de contraste
Cette commande permet de régler le contraste de l'écran
graphique.
F
L STEREO R
G
CLIP
-2
-4
-6
-12
-15
-24
-35
-48
-60
-72
CONTRAST
H
