Fonctions écran de mixage
1. Appuyez sur le bouton
[EQ] pour afficher la
page EQ 1/2.
EQ
2. Sélectionnez un canal
avec son bouton [SEL].
3. Utilisez les boutons
CURSOR pour choisir
l'icône ON et appuyez
sur le bouton [ENTER]
pour couper ou activer
l'égalisation.
Lorsque l'égalisation
est active, l'icône est
contrastée.
4. Amenez le curseur sur
une icône, p.ex. "F" de
la bande HI MID.
5. Modifiez-en la valeur
avec la molette d'enco-
dage.
02R Manuel de référence
EQ (Egalisation)
Le 02R est doté d'une égalisation paramétrique à quatre bandes avec des
paramètres de largeur de bande (Q), fréquence (F) et gain (G) variables
ainsi qu'une fonction On/Off.
Les canaux suivants peuvent être égalisés: les canaux d'entrée (MIC/
LINE 1~16 ainsi que LINE 17/18~23/24), les retours de bande et d'effet
(TAPE 1~16 ainsi que EFF1 et EFF2) et la sortie STEREO. Dans le cas de
canaux stéréo, l'égalisation agit chaque fois sur les deux canaux d'une
paire.

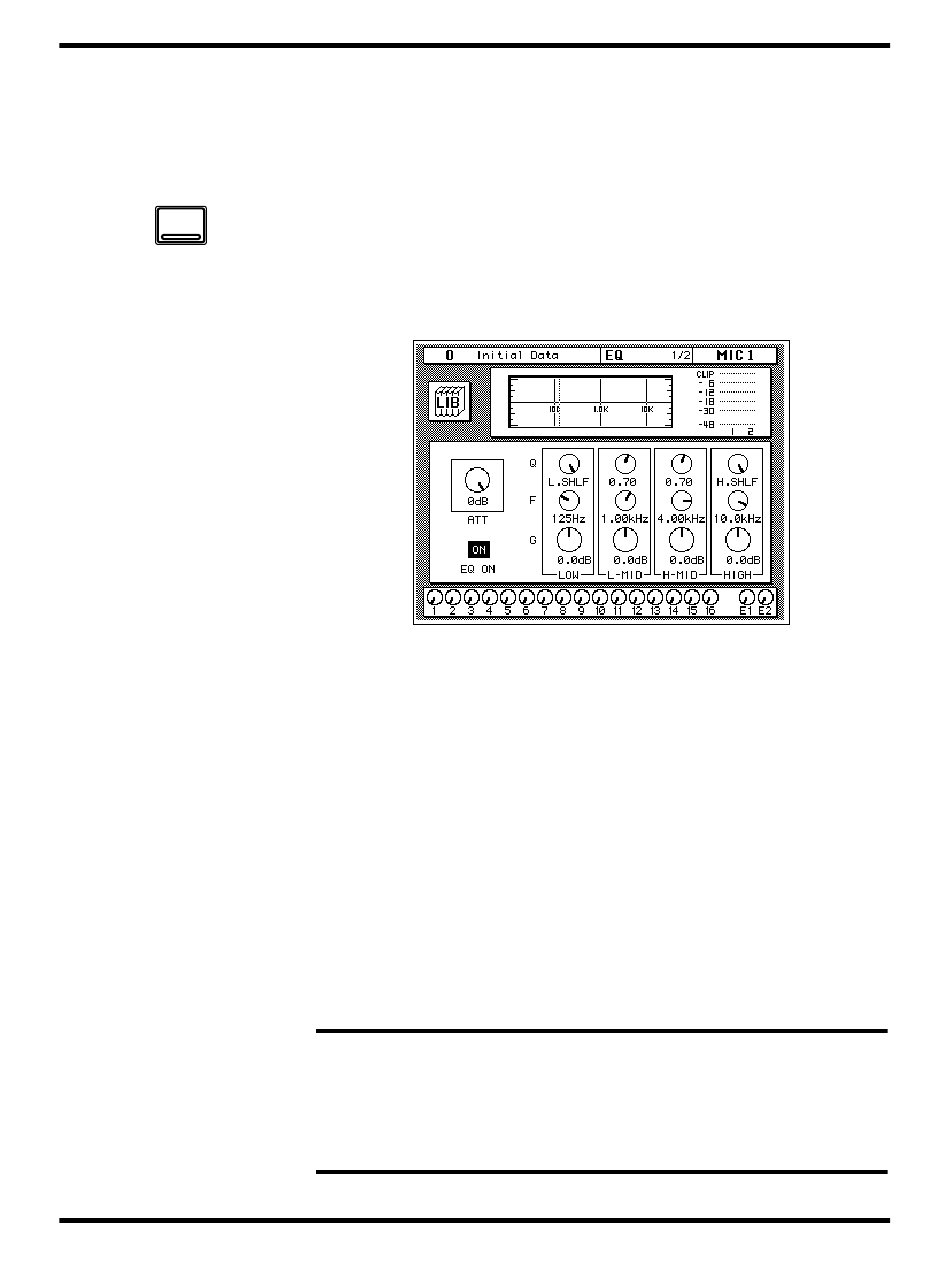

La page EQ 1/2 est représentée ci-dessous:
Tout comme pour la fonction écran VIEW, les paramètres affichés sont
ceux du canal sélectionné uniquement.
Dans la partie supérieure de l'écran se trouve l'icône LIB (bibliothèque),
la courbe d'égalisation ainsi qu'un VU-mètre pour la paire de canaux
sélectionnée. Les lignes verticales pointillées du graphique indiquent cha-
que fois la fréquence centrale de la bande en question.
Dans la partie inférieure de l'écran se trouvent les commandes
permettant d'ajuster les paramètres du canal sélectionné.
•
ATT – La commande ATT permet de corriger le niveau des canaux.
Voici comment se comporte la fonction ATT des canaux d'entrée
17~24 et des paires stéréo de canaux MIC ou TAPE: comme les pages
View et EQ n'affichent qu'une seule commande ATT, les deux
fonctions ATT sont liées et sont donc modifiées dans les mêmes
proportions. Lorsque la commande ATT "invisible" (celle du canal
non sélectionné) atteint la valeur maximale ou minimale, un
avertissement est affiché. Les témoins des boutons PAN [L/ODD] et
[R/EVEN] indiquent toujours le canal sélectionné dans une paire.
Remarque: La commande ATT modifie le même paramètre que la fonction
écran Ø/ATT. Vous pouvez en avoir besoin lorsque le gain de la courbe d'égalisa-
tion est particulièrement élevé, il peut provoquer de la distorsion (le niveau du
signal se trouve constamment autour de CLIP). Lors du réglage des valeurs
d'égalisation, gardez les VU-mètres à l'oeil car si CLIP est atteint, vous risquez
une distorsion.
