1. Appuyez sur le bouton
[SCENE MEMORY] pour
afficher la page SCENE
4/5.
SCENE
MEMORY
2. Utilisez les boutons CUR-
SOR pour sélectionnez
l'icône Input voulue et
confirmez votre choix
en appuyant sur
[ENTER].
Vous pouvez aussi utili-
ser les boutons [SEL]
pour sélectionner le
groupe de canal
d'entrée en question.
3. Amenez le curseur sur
une source de signaux
et activez-la en
appuyant sur [ENTER].
Entrées/sorties numériques, réglages système et utilitaires
Input Patching
La fonction Input Patching vous permet de sélectionner une source de
signaux pour les entrées MIC/LINE 1~24 ainsi que pour les canaux TAPE
1~16. Une même source peut être assignée à plusieurs canaux. Les bus de
sorties peuvent être acheminés aux canaux TAPE et peuvent être ainsi
écoutés ou groupés. Pour éviter des boucles de rétroaction, évitez de choi-
sir une sortie de bus vers laquelle le signal de canal est acheminé; n'ache-
minez pas non plus le canal pour lequel la sortie de bus fait fonction de
source de signal vers le bus en question. Dans les deux cas, un avertisse-
ment est affiché.
Lorsque vous sélectionnez une fente pour des enregistrements 24 bits,
vous ne pouvez pas modifier la configuration d'entrée. Si vous l'essayez,
le message suivant est affiché: "Can't Assign (24 bit REC)".

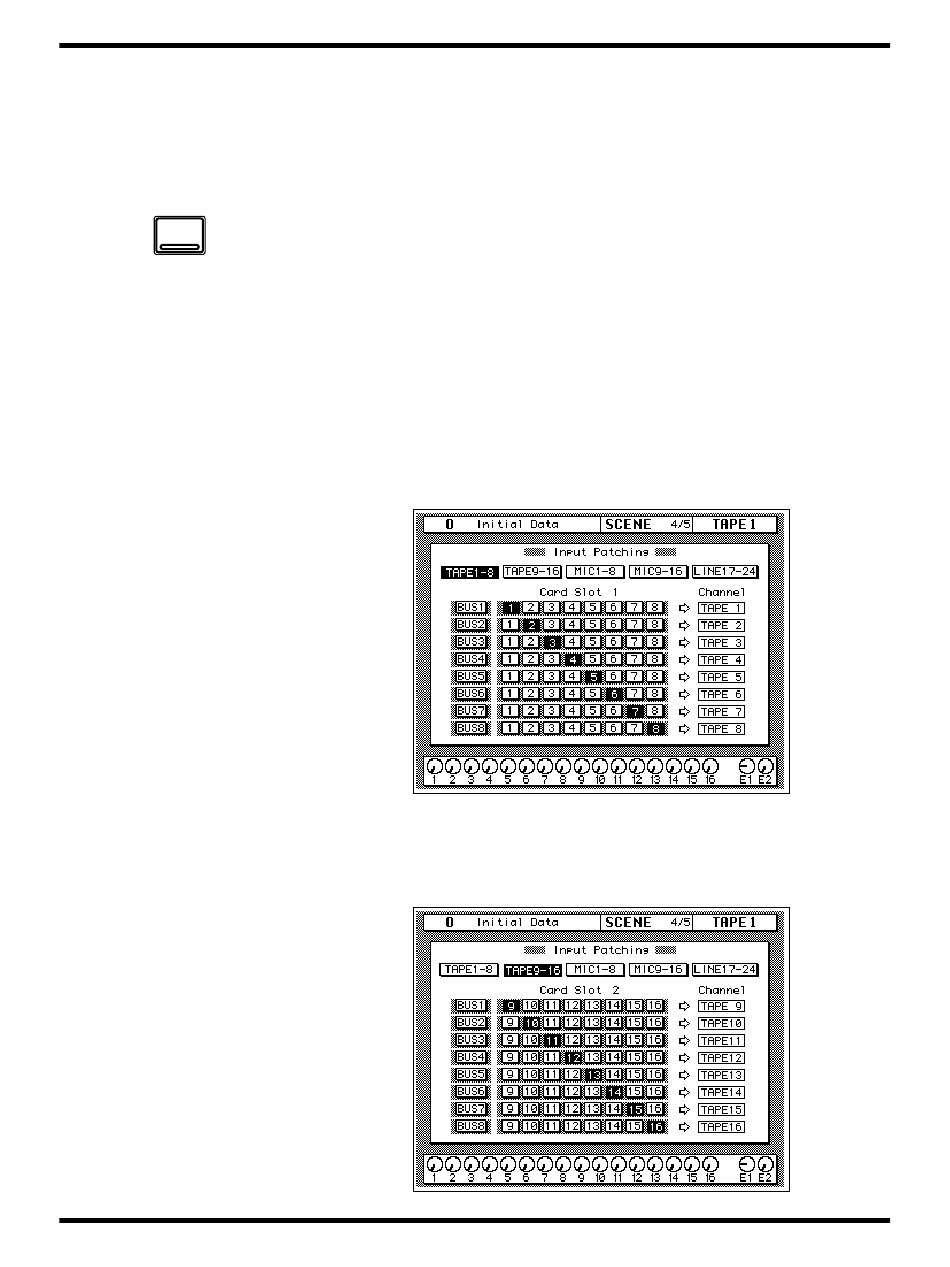

Voici une représentation de la page TAPE 1–8 (SCENE 4/5). Vous pouvez
assigner ici une entrée de carte (1~8) ou le bus de sortie correspondant
aux canaux TAPE 1~8.
Voici une représentation de la page TAPE 9~16 (SCENE 4/5). Vous pou-
vez assigner ici une entrée de carte (9~16) ou le bus correspondant aux
canaux TAPE 9~16.
213
02R Manuel de référence
