SFBU7833-03
Remplacement du filtre à huile à
visser
REMARQUE
Les filtres à huile Perkins sont fabriqués selon les spé-
cifications Perkins. L'emploi d'un filtre à huile non re-
commandé par Perkins peut entraîner de graves dé-
gâts aux coussinets, au vilebrequin, etc., dus à la
pénétration de grosses particules en provenance de
l'huile non filtrée dans le circuit de graissage du mo-
teur. Utiliser uniquement des filtres à huile recomman-
dés par Perkins.
1. Retirer le filtre à huile à l'aide d'un outil approprié.
Nota: Les actions suivantes peuvent entrer dans le
cadre du programme d'entretien préventif.
2. Ouvrir le filtre à huile à l'aide d'un outil approprié.
Écarter les plis et rechercher les débris métalliques
dans le filtre à huile. Une quantité excessive
de débris métalliques dans le filtre à huile peut
indiquer une usure prématurée ou une défaillance
imminente.
Utiliser un aimant pour différencier les métaux
ferreux des métaux non ferreux dans l'élément de
filtre à huile. La présence de métaux ferreux peut
indiquer l'usure de pièces du moteur en acier ou
en fonte.
La présence de métaux non ferreux peut indiquer
l'usure de pièces du moteur en aluminium, en
cuivre ou en bronze. Les pièces susceptibles
d'être affectées sont les suivantes: coussinets
de ligne d'arbre, coussinets de bielle, paliers de
turbocompresseur et culasses.
En raison de l'usure et des frottements normaux, il
n'est pas rare de trouver de petites quantités de
débris dans le filtre à huile.

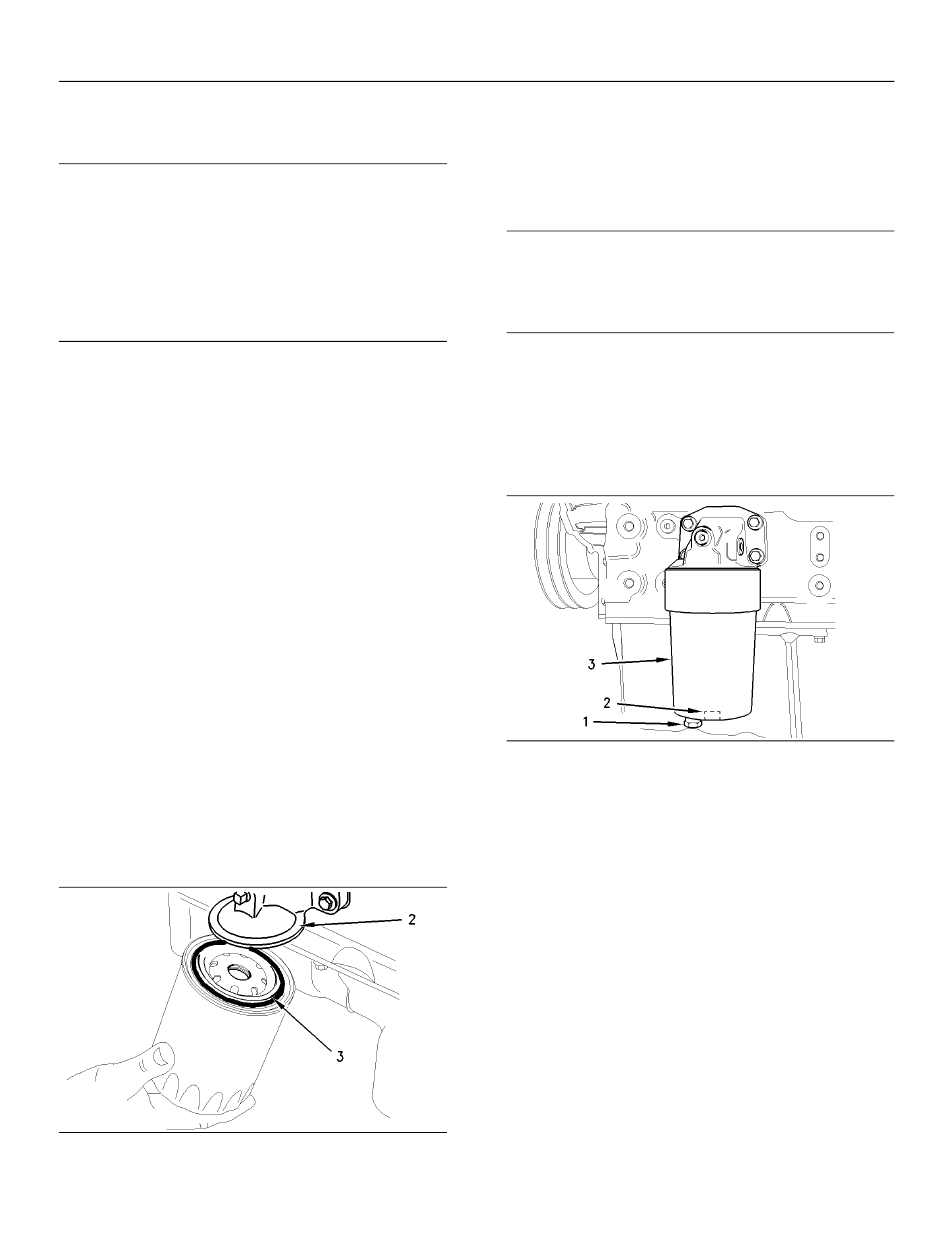

Illustration 39
(2) Tête de filtre
(3) Joint torique
Huile moteur et filtre - Vidange/remplacement
3. Nettoyer la surface jointive de la tête de filtre
à huile (2). Vérifier que le raccord union (non
représenté) de la tête de filtre à huile est bien fixé.
4. Appliquer de l'huile moteur propre sur le joint
torique (3) du filtre à huile.
Ne pas remplir les filtres d'huile avant de les monter.
Cette huile ne serait pas filtrée et pourrait être conta-
minée. L'huile contaminée accélère l'usure des pièces
du moteur.
5. Monter le filtre à huile. Serrer le filtre à huile à la
main selon les indications figurant sur celui-ci. Ne
pas serrer exagérément le filtre à huile.
Remplacement de l'élément de
filtre à huile
Illustration 40
(1) Bouchon de vidange
(2) Orifice carré
(3) Cuve de filtre
1. Placer un récipient adéquat sous le filtre à huile.
Retirer le bouchon de vidange (1) et le joint du
filtre à huile.
2. Introduire une clé appropriée dans l'orifice carré
(2) pour retirer la cuve de filtre (3).
3. Déposer la cuve de filtre (3) puis retirer l'élément
de la cuve. Nettoyer la cuve de filtre.
g01003628
Entretien
REMARQUE
73
g01003662
