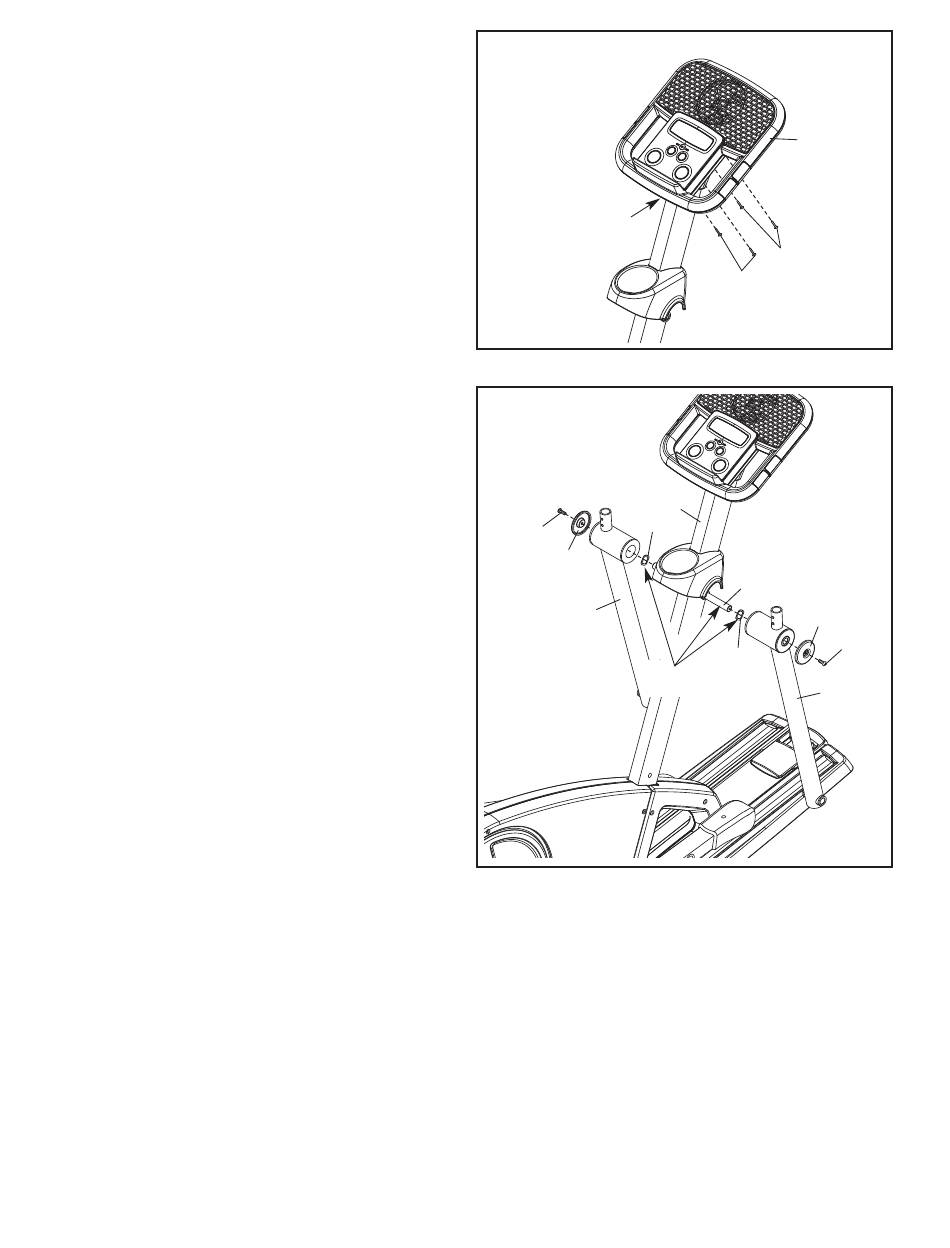

7. Glissez le Couvercle de la Console (96)
(référez-vous au schéma de lʼétape 6) vers le
haut de la Console (4). Attachez la Couvercle
de la Console à lʼaide de quatre Vis de M4 x
16mm (84).
8. Appliquez une grande quantité de la graisse
incluse sur lʼEssieu de Pivot (16). Puis,
appliquez une petite quantité de graisse sur
deux Rondelles Ondulées (88).
Enfoncez lʼEssieu de Pivot (16) dans le
Montant. Glissez une Rondelle Ondulée (88)
sur chaque extrémité de lʼEssieu de Pivot.
Identifiez la Jambe PSC Gauche (6) sur laquelle
se trouve un autocollant avec la lettre « L ».
Glissez la Jambe PSC Gauche sur lʼEssieu de
Pivot (16). Attachez la Jambe PSC Gauche à
lʼaide dʼune Vis en Bouton de M6 x 16mm (80)
et dʼun Grand Embout de lʼEssieu (20).
Attachez la Jambe PSC Droite (124) de la
même manière.
7
96
8
88
80
20
6
Graisse
9
4
84
84
2
16
20
80
88
124
